（4）同步器
由于扫描器是在扫描电机的驱动下运动的，这势必会因为转镜及机械振动而产生扫描误差，从而导致纵向间距和字符轨迹不均匀。而同步器的作用就是通过同步传感器发出的同步信号来控制高频信号发生器的启停，以保证扫描间距的一致性，最终消除误差。
5. 光学系统

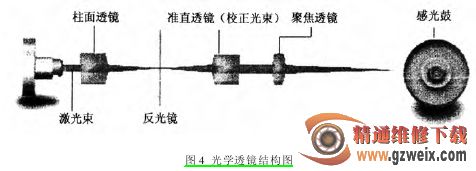

光学系统是激光打印机中一套非常精密的光电子器件，它主要由一组光学透镜构成。其主要作用是对扫描器产生的激光束进行聚焦，消除光在传播过程中的漫反射，以形成标准的光束。可见，光学系统对扫描精度有着直接的影响。其结构如图 4所示。光学系统根据透镜相对扫描器位置的前后，分为物镜前置型和物镜后置型两种。由于透镜后置型光学系统容易产生较大的扫描失真，因此现在已很少采用，目前激光打印机多采用透 镜 前 置 型 光 学 系统。
2. 成像转印系统

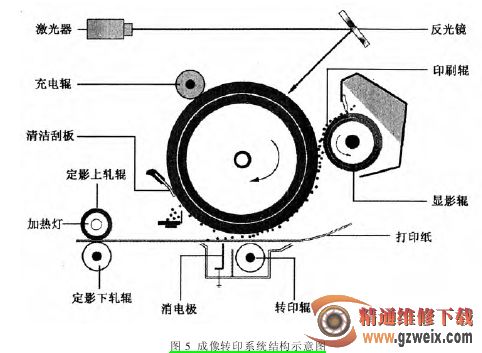

成像转印系统主要由感光鼓、显影辊、墨粉、转印装置、定影辊、热敏电阻、加热灯以及清洁系统构成，其结构如图 5 所示。
（1）感光鼓
感光鼓的结构如图 6（图见下期）所示。它的外表面上涂有一层光导体材料作为感光层，鼓内部套有一铝筒，处于接地状态。外部光导体在不见光的情况下，呈中性，为绝缘状态，不带任何电荷。当鼓表面受到光照时，这一部分就变成了导体，其上的电荷就会通过导体接地，而未受到照射的部分电荷会依然存在，这就是充电的基本原理。
