1、外观示意图

　　1一原稿盘
　　
　　2一自动送稿器
　　
　　3一送稿台
　　
　　4一主控制面板
　　
　　5一副控制面板
　　
　　6一白色补偿片
　　
　　7一扫描玻璃
　　
　　8一原稿导板
　　
　　9一自动送稿器单元释放杆
　　
　　10一送入台释放杆
　　
　　11一废蜡纸盒
　　
　　12一入纸压力调整杆
　　
　　13一左／右印刷位置调整盘
　　
　　14一送纸盘
　　
　　15一送纸盘导轨
　　
　　16一送纸台F降按钮

　　

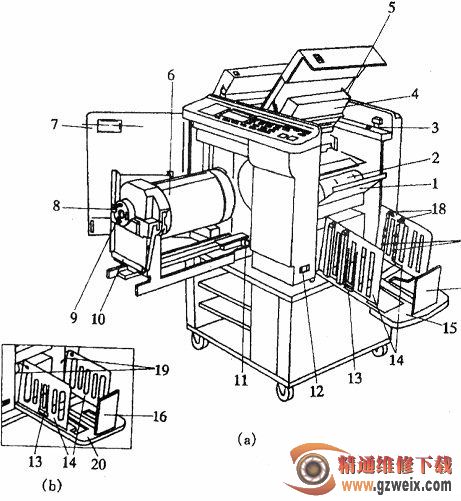

　　2、组成部件结构示意图

　　1一蜡纸卷盖 2一蜡纸卷(版纸) 3一蜡纸装载按钮 4一蜡纸装载单元 5～蜡纸装载单元释放杆 6一印刷滚筒
　　
　　7一前门 8一油墨筒锁定杆 9一油墨筒 10一印刷滚筒把手 11一印刷滚筒复位按钮／指示灯 12一主电源开关
　　
　　13一出纸盘导板调整把手 14一出纸盘导板 15一曲面型出纸盘 16一挡纸板 17一纸传动器 18一纸传动器调整把手
　　
　　19一纸导板臂 20一平板型出纸盘
