浅谈清洗化油器与检修要点(2)
来源:摩托车技术  作者:佚名  2017-12-05 08:44:10



    r)将空气截止阀盖及其它零件装到化油器相关位置,持十字起拧紧如图21所示。

    s)持尖嘴钳、一字起、开口扳手分别将主量孔、怠速量孔及堵塞装到化油器相关位置如图22所示。

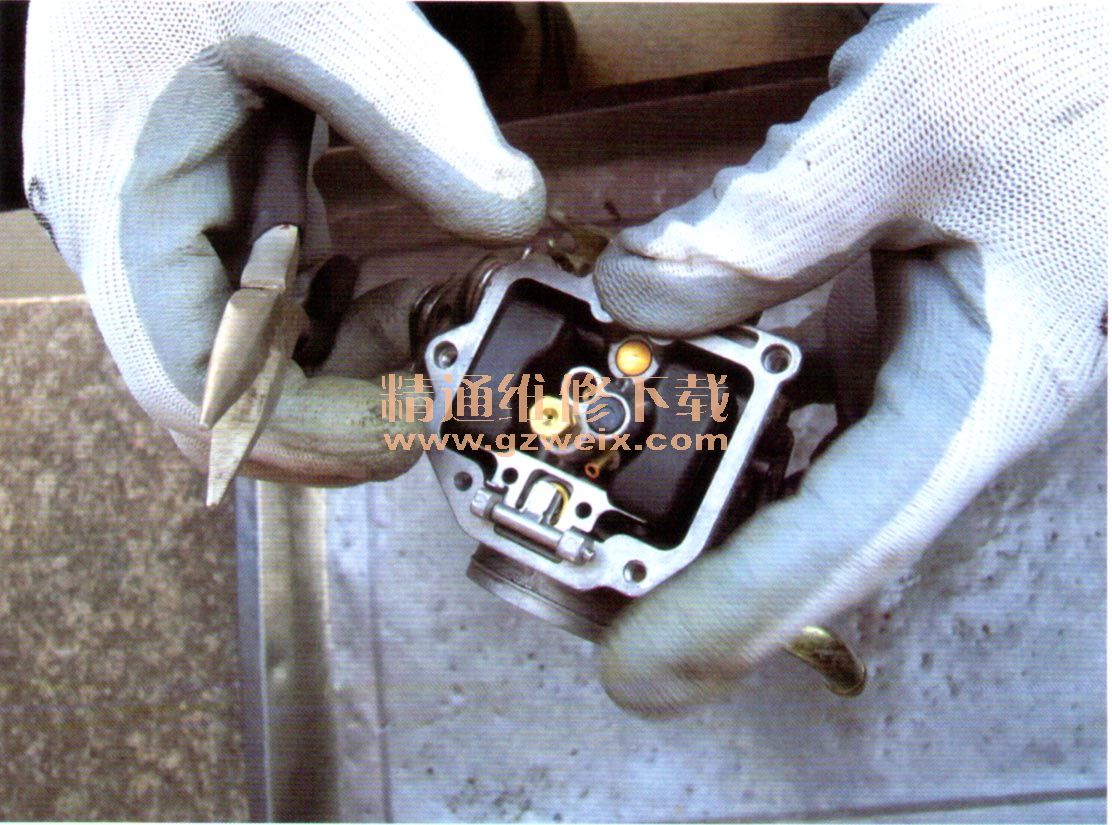

    t)将化油器浮子组件,装到化油器浮子室相关位置,细心将浮子销轴穿进化油器体相关孔内如图
23所示。

    u)将浮子室盖组件小心装到化油器本体相关位置(注意检查浮子室盖内的垫片必须完整无缺),拧上4只螺钉,持十字起并紧之如图24所示。

    v)持化油器清洁剂对准真空膜片弹簧喷射如图25所示。

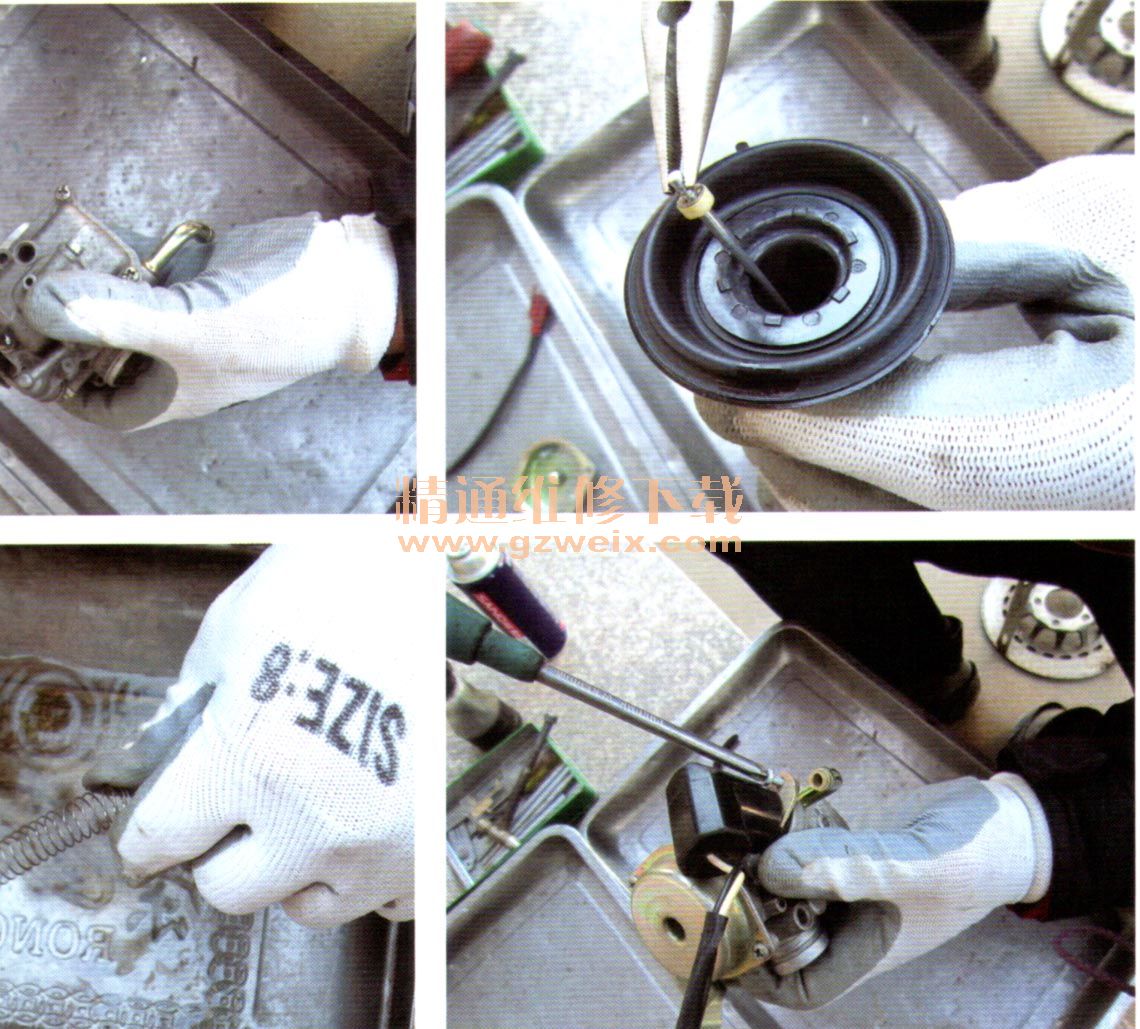

    w)组装真空膜片阀组件:将固定套穿上主油针,持尖嘴钳夹住卡片,插入主油针第三格后,装入真空柱塞孔中间如图26所示,放上小弹簧,再将小弹簧固定支架装入,使主油针能够在真空柱塞孔内有微量运动,一手从化油器中腔托住真空柱塞,另一手装上真空柱塞弹簧,盖上真空柱塞盖,拧上4只螺钉,持十字起并紧之。
    x)将自动加浓阀座装到化油器相关位置,持十字起拧紧阀座及其相关螺钉,将半圆卡片卡在自动加浓阀上,并紧之如图27所示。
    Y)将怠速调节螺钉上的O形密封圈、垫片及弹簧全部装好如图28所示,拧入化油器怠速调节螺孔内,按照拆卸的圈数,拧到规定位置。

    z)使用化油器浮子高度测量仪器,测量浮子高度为27 mm,完全符合该型号化油器的标准,最后仔细检查化油器,扳动化油器转阀,应灵活自如如图29所示。至此,化油器拆卸清洗装配告一段落。
