消防工程车举高喷洒系统止回阀的结构改进
来源:工程机械与维修  作者:佚名  2016-12-30 08:59:32



     举高喷射消防工程车具有2~5节伸缩臂和折叠臂,灭火时将臂节顶端水炮或水枪举高,通过水泵将其水箱中的水加压,再通过各类管路及阀门输送到水炮或水枪中喷射出去。该消防工程车举高喷射系统具有水压高、流量大、灭火能力强的优点,特别适用于高层建筑喷水消防。这种消防工程车将逐渐成为城市消防队的标准配置。
    由于举高喷射系统用水量大,在灭火过程中,该种消防车自带水箱巾的水远远不够使用,必须能将管路与外供水源连接。其举高喷射系统中,水泵与水炮或水枪之间的管路可接入若干进水管路。

    2.止回阀结构及功用
    (1)结构
    为了防止举高喷射系统管路中的水逆向流动,在其进水管与水泵之间设置了止回阀。改进前止回阀由阀体1、密封圈2、阀瓣3、弹簧4及压盖5组成,如图1所示。
    压盖5通过螺纹固定在阀体1上,压盖5正中的轴套与阀瓣3中间轴采用间隙配合,使阀瓣3可以向下开启。阀瓣3中间轴上设置弹簧4,在弹簧4的作用下阀瓣2可以关闭。在阀体1与阀瓣3结合处设置沟槽,沟槽内安装密封圈2,使阀瓣3关闭时密封。
    用消防车水箱内的水喷射灭火时,水泵转动,压力水从水泵出口进入止回阀上端,在压力水的作用下,止回阀中的弹簧4被压缩,阀瓣3下降,压力水通过止回阀从出水口(下端)输入消防车喷水管路。
    需要外接压力水源时,压力水从止回阀出水端(下端)进入,由于止回阀是单相流动结构,阀瓣3在水的压力作用下与阀体1压紧密封,从而防止压力水逆流到消防车水泵。
    (2)安装方法

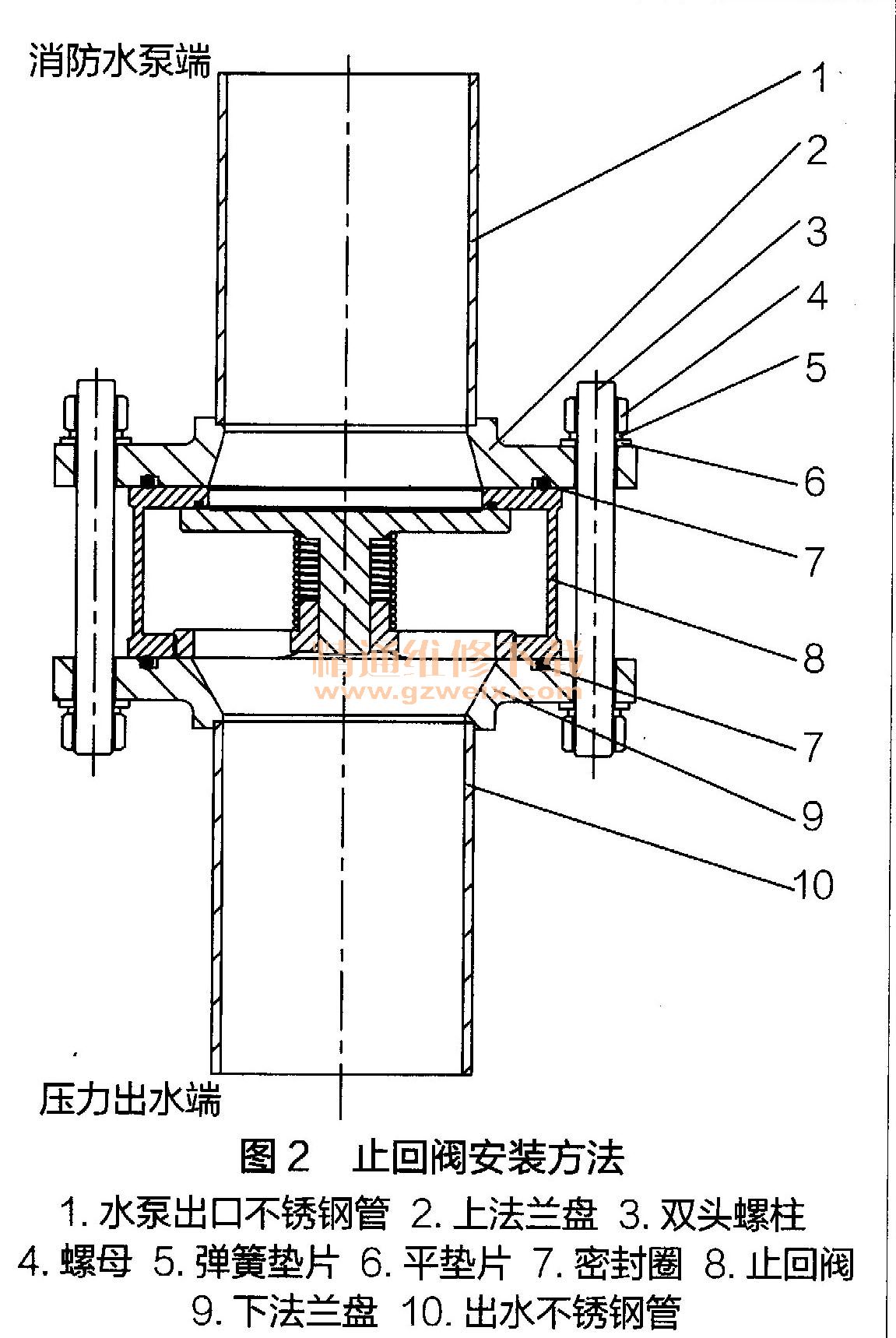

    止回阀安装位置如图2所示。消防车水泵出口不锈钢管1焊接上法兰盘2,出水不锈钢管10焊接下法兰盘9,止回阀8安装在上法兰盘2与下法兰盘9之间,并通过均布的多组双头螺栓3、螺母4、弹簧垫片5、平垫片6将止回阀8连接牢固。在上、下法兰盘(2, 9)与止回阀8之间设置密封圈7。
      (3)功用
    止回阀具有下列3个方面作用:一是防止消防管路中的水倒流至消防车水箱;二是保护消防车水泵,防止高压水逆向流入水泵,对水泵造成冲击、使水泵因倒转而损坏;三是保持喷射管路内的水压,防止高压水倒流。

    3.存在的问题
    在消防工程车举高喷射系统喷水过程中,如果管道内部水压损失过大,会降低喷水射程。我们分析举高喷射系统喷水压力损失原因,主要来自以下3个方面:一是消防管路弯曲造成的压力损失;二是管道内壁对水压的摩擦损失;三是止回阀产生的压力损失。
    前2项压力损失可通过改进管路走向和管道材料来实现。我们着重对止回阀产生的压力损失进行了分析,发现该压力损失存在于以下2个方面:一是当消防车水泵喷水时,压力水需克服弹簧压力,压下阀瓣,水流才能通过阀体。二是压力水出水是通过压盖的3个椭圆形孔,从图1主视图及A向视图可以看出3个椭圆形孔的大小,其直接决定了水流的顺畅与否。这3个椭圆形孔的总面积小于阀体进口直径面积,在压力水通过阀体过程中先加速后减速,势必产生压力损失。下压阀瓣的阻力及该压力损失均降低了水压和射程,影响了消防工程车使用性能。


[1] [2]  下一页
