SD13型推土机改装松土器的研究
来源:工程机械与维修  作者:佚名  2017-08-04 09:17:31

    SD13型推土机是山推工程机械股份有限公司在2003年推出的一款中小马力推土机,而向市场十多年来,以其稳定的性能,突出的性价比,赢得了良好的口碑。SD13型推上机配置多样化,可供客户选择的配置有牵引架、松上器、环卫型刮泥板等,其中配置牵引架的推十机数量较多,配置松土器、刮泥板的推土机数量较少。本文对配置牵引架的推土机改装松土器时,在推土机结构及装配上艺方面进行研究。

    1.松土器结构

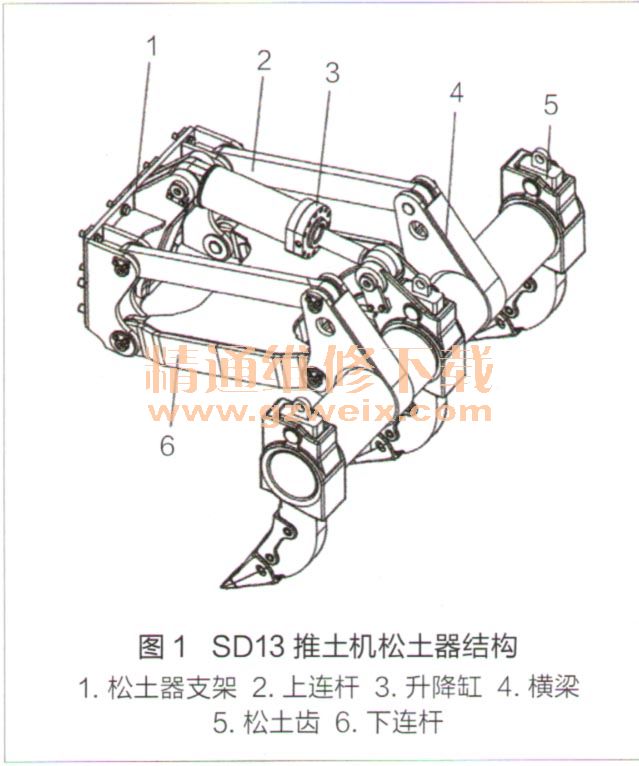

    中小马力推上机所配置的松土器一般只配置有升降缸,可实现提升、下降动作;大中型推土机松土器配置有调角缸,可调整松_上齿的入土角度。SD 13型推土机所配置的松土器由松十器支架1、上连杆2升降缸3、横梁4、松土齿5、下连杆6组成,如图1所示。

    2.后桥箱箱体结构对比
    我们选择配置牵引架的SD 13型推上机与配置松土器的SD16型推土机进行后桥箱后端面、后桥箱内部结构对比,对比情况如下所述。
    (1)后桥箱后端面

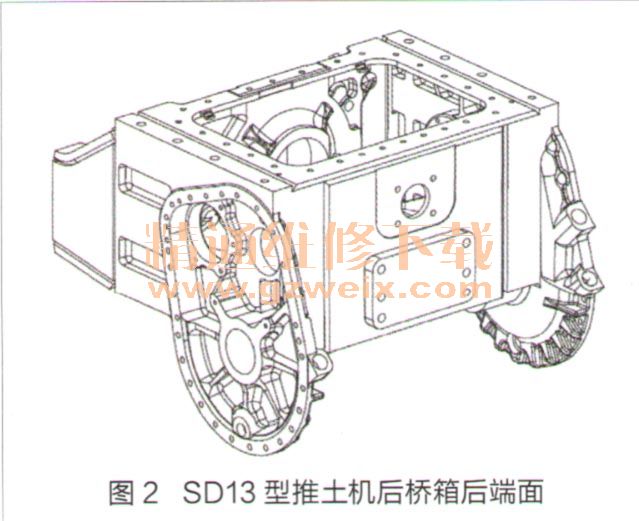

    SD 13型推十机配置的牵引架安装在后桥箱后端面的安装座上,该安装座是厚度为46mm、材质为Q345的2块高强钢板,焊接在后桥箱后端面上,其结构如图2所示。为保证安装座焊缝的列靠性,采用焊接机器人焊接,并进行焊后超声波探伤。

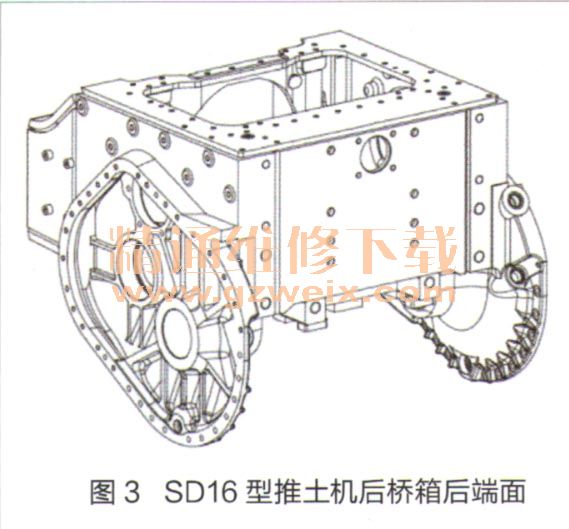

    SD 16型推土机配岩了松上器,其支架同样安装在后桥箱后端面上,与SD 13型推土机不同的是,SD 16型推土机后桥箱后端面铣平后,加下出16个深度为35mm的M24螺纹孔,用十安装松土器支架,如图3所示。由推SD 16型推土机在出厂前,后端面均加工出松土器安装孔以及牵引架安装孔,因此对于SD 16型推土机加装松上器,只要配齐松土器相关部件,即可进行加装,相比SD 13型推土机来说加装上艺简单。

    (3)后桥箱内部结构

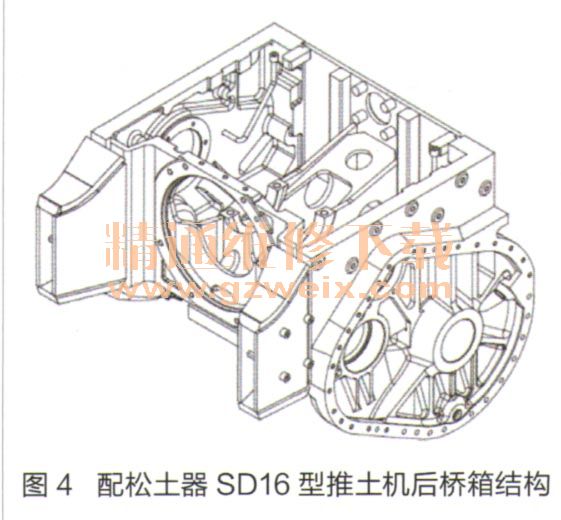

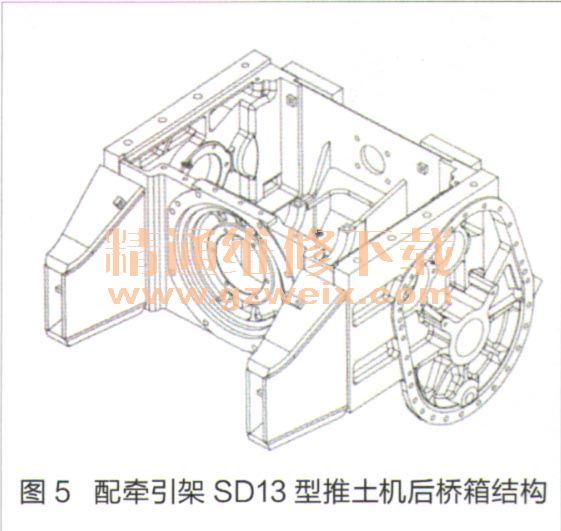

    对比SD 13型与SD 16型推土机后桥箱内部结构,发现SD 16型推土机后桥箱后壁左、右侧各焊接有1根截面边长为50mm的方钢,该方钢与后桥箱后端面对应部位加上了安装松土器支架的螺孔,因此该方钢不仅用于提高后桥箱强度,还用于安装松土器支架,如图4所示。而SD 13型推土机后桥箱内部因空间限制,无法焊接用于加工松十器安装螺孔的方钢,如图5所示。因此SD 13型推土机,只能通过在后桥箱后端面外侧焊接安装座这一途径来改装松土器。
