滑轮轴承弹簧卡圈专用组合式安装工具
来源:工程机械与维修  作者:佚名  2016-02-27 08:58:04

    工程机械的滑轮总成由滑轮、轴承、弹簧卡圈等组成,如图1a所示。轴承镶嵌于滑轮内孔中,弹簧卡圈安装在轴承外圈两侧的凹槽内,其中弹簧卡圈为弹簧钢制成,其作用是防止轴承从滑轮1上脱落。弹簧卡圈为开口圆环,其开口两端各有一个小圆孔,用于安装时撑开弹簧卡圈。

    1.传统安装方法存在的问题
   (1)传统安装方法
    弹簧卡圈传统的安装方法需使用卡簧钳,如图1b所示。安装时,先将卡簧钳头部的两根突起的小圆柱插入到弹簧卡圈开口两端的小圆孔中;再用力握紧卡簧钳手柄部位,从而撑开弹簧卡圈;然后将弹簧卡圈卡到轴承两端的凹槽中,即可完成弹簧卡圈的安装。

   (2)存在的问题
    传统安装方法只适用于小直径弹簧卡圈,大吨位工程机械滑轮、轴承及弹簧卡圈的直径均较大,使用卡簧钳拆装弹簧卡圈存在以下3个问题:一是弹簧卡圈直径和厚度增加后,克服其弹性所需张力成倍增加,使用卡簧钳很难达到安装所需张力,给安装弹簧卡圈带来困难。二是卡簧钳头部的小圆柱受力过大容易断裂,造成弹簧卡圈弹出,容易伤及安装人员。三是弹簧卡圈为开口状,用卡簧钳安装容易造成弹簧卡圈受力不均衡,导致翘曲变形,影响安装质量。

    2.组合式专用工具
   (1)结构

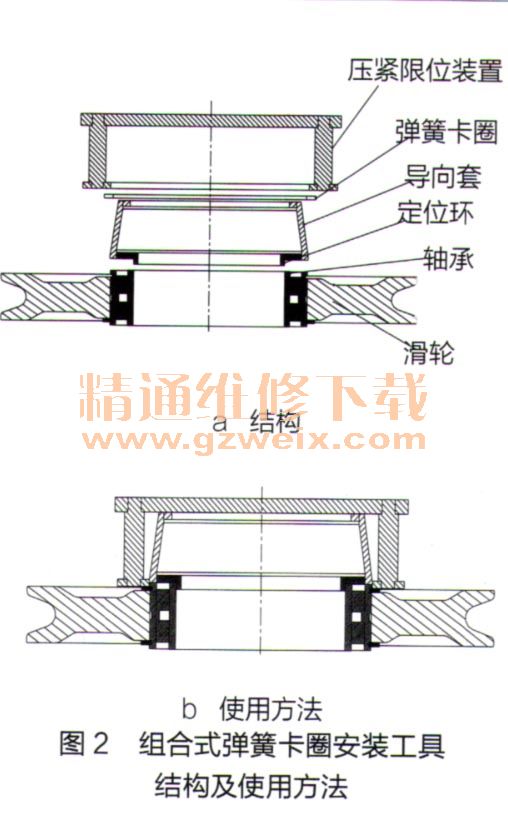

    为解决拆装大直径弹簧卡圈存在的上述问题,我们设计了1种组合式专用弹簧卡圈安装上具,该安装工具由定位环、导向套、压紧限位装置组成,如图2a所示。定位环用于将导向套固定在轴承上,定位环端面贴紧轴承端面后,定位环止口可嵌入轴承内圈。导向套的作用是将弹簧卡圈张开,并能使弹簧卡圈沿着导向套轴线垂直向下移动,还能防止弹簧卡圈脱出伤人。压紧限位装置能将弹簧卡圈均匀压装在环槽内,并使弹簧卡圈不出现翘曲变形。

   (2)使用方法
    使用该弹簧卡圈安装工具安装弹簧卡圈时须使用压力机,安装步骤如下:首先,将滑轮放置于压力机工作平台上,将轴承与滑轮的轴向对中,启动压力机将轴承压入滑轮内孔中;其次,将定位环止口镶嵌于轴承内圈端面上,并将导向套安装在定位环外圈上;再次,将弹簧卡圈和限位装置依次套在导向套上;最后,启动压力机压紧限位装置,使限位装置沿导向套向下移动,并带动弹簧卡圈沿导向套外壁下滑,弹簧卡圈即可扣在轴承外圈的环槽内。
    采用组合式专用工具安装弹簧卡圈,克服了使用卡簧钳时弹簧卡圈存在的安全隐患,能保证弹簧卡圈不被损坏,既减轻了工人的劳动强度,又提高了作业效率。目前,该组合式专用工具已被广泛应用于我公司大吨位起重机滑轮轴承装配作业,获得了良好的经济效益。

关键词:滑轮轴承
