高驱动推土机终传动组件装配专用平衡吊具
来源:工程机械与维修  作者:佚名  2016-10-26 10:48:12

   高驱动推土机将终传动装置、中央传动机构和转向制动离合器布置在同一轴线上,并设置在行走架上方,从推土机侧面看,履带外观呈三角形。终传动装置的这种布置方法,可有效消除地面传递给驱动链轮的冲击载荷,提高终传动装置使用寿命。

    1.制作的必要性
    高驱动推土机装配时,先将终传动装置与转向制动离合器组装为终传动组件,再将该组件整体吊起安装就位。吊装时,需先将转向制动离合器一端伸入后桥箱内部,再逐步进行装配。
    由于终传动组件质量较大(900~1100kg),装配位置距离地面较高(约1m),吊装时终传动组件整体中心和重心偏离较多且无吊装点,以及转向制动离合器零件怕磕碰等原因,造成该组件装配时非常困难。
    为了提高终传动组件装配质量、保证其吊装安全,我们研制了1种高驱动推土机终传动组件装配专用平衡吊具。

    2.结构及使用方法
   (1)结构

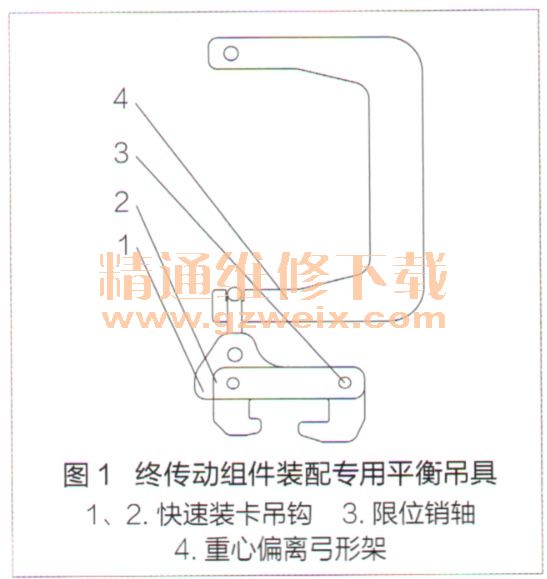

    高驱动推土机终传动组件装配专用平衡吊具由快速装卡吊钩、限位销轴、重心偏离弓形架组成,如图1所示。

   (2)使用方法
    使用定位销将转向制动离合器6和终传动装置7连接成终传动组件,将终传动组件平稳放置在专用工位器具中进行限位。注意此时应防止终传动组件受到磕碰,并防止异物落入终传动组件内部。

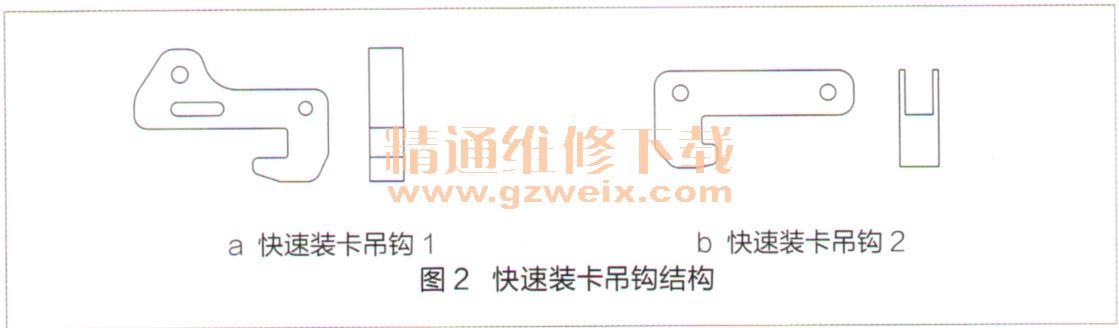

    将1根限位销轴3穿过快速装卡吊钩1左端长圆形通孔和快速装卡吊钩2左端圆通孔,再将快速装卡吊钩1和2连接在一起,并使这二者之问可相互旋转。快速装卡吊钩结构如图2所示。

    以终传动边缘处的链齿作为吊点,将快速装卡吊钩1和2的吊钩夹住终传动组件链齿。将1根限位销轴3穿过快速装卡吊钩1和快速装卡吊钩2右端圆通孔,并将快速装卡吊钩1和2连接在一起进行限位。

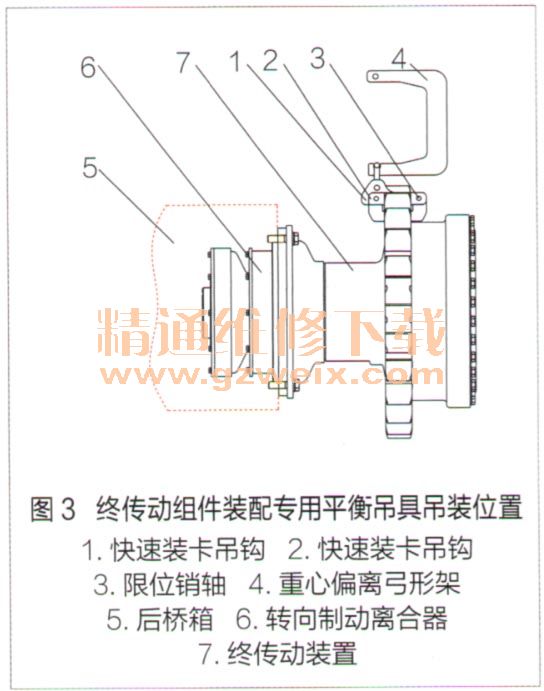

    将吊环穿过快速装卡吊钩1上端通孔,并将重心偏离弓形架4下端挂上吊环、上端与起重机吊钩连接。起重机起吊后,便可装配终传动组件。终传动组件装配专用平衡吊具吊装位置如图3所示。

    重心偏离弓形架4的尺寸是根据终传动组件重心偏移量计算得出的,其两端各设有吊点、钩点。通过重心偏离弓形架的作用,可使终传动组件整体处于水平状态。
    3.使用效果
    终传动组件装配专用平衡吊具,具有结构简单、方便快捷、安全可靠、成本低廉等特点。使用该专用平衡吊具,可有效避免终传动组件在装配过程中与机架后桥箱发生磕碰,使终传动组件与后桥箱的装配安全可靠、方便快捷。使用该专用平衡吊具简化了装配工艺流程,减轻了操作者的劳动强度,提高了产品质量,降低了生产成本。目前,该专用平衡吊具已经在我公司生产高驱动推土机中得到广泛使用。
