SD8B型高驱动推土机履带张紧缸的结构改进
来源:工程机械与维修  作者:佚名  2016-12-29 13:53:16

    1.故障现象
    1台SD8B型高驱动推土机在电厂工作1年后发生行走履带不能张紧的故障。该推土机行走履带通过张紧装置的张紧缸调整张紧度,检查发现张紧缸因漏油不能形成封闭油腔,造成张紧缸失去张紧能力,导致推土机工作时履带不能张紧。
    2.改进前结构

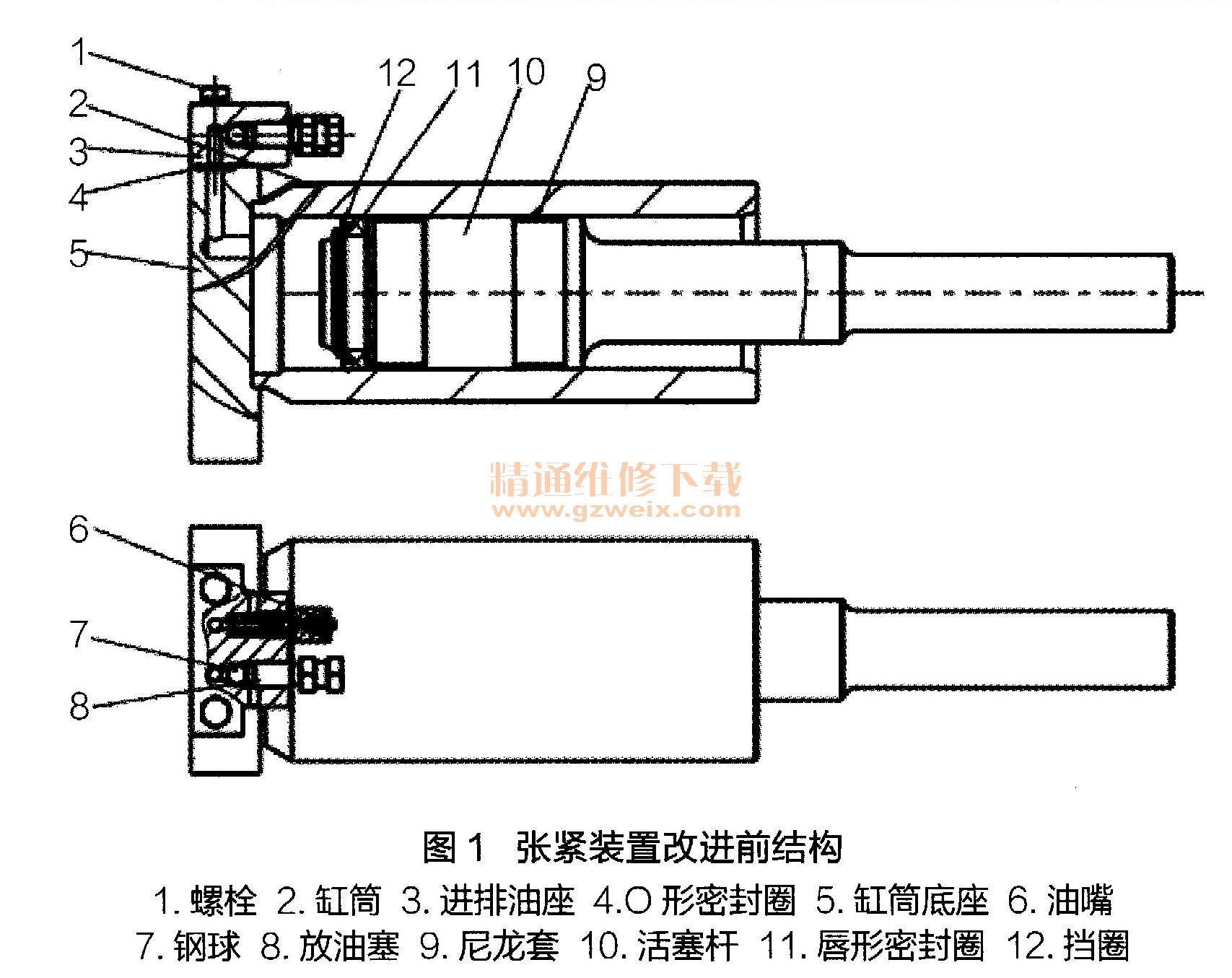

    改进前张紧装置主要由螺栓1、缸筒2、进排油座3、O形密封圈4、缸筒底座5、油嘴6,钢球7,放油塞8、尼龙套9、活塞杆10、唇形密封圈11、挡圈12等组成,如图1所示。

    挡圈12将唇形密封圈11固定在活塞杆10端部,使活塞杆10与缸筒2形成密封状态。尼龙套9嵌在活塞杆10外径的凹槽中,对活塞杆10起到支承和导向作用。
    油嘴6用于向缸筒2内注入润滑脂,放油塞8用于将缸筒2内的润滑脂放出,放油塞8下面的钢球7起到密封作用。油嘴6,放油塞8安装在进排油座3上,进排油座3通过螺栓1紧固在缸筒2底座上,使油嘴6和放油塞8的油孔与缸筒底座5上的油孔相通。每个缸筒底座5仁的油孔端面都设有凹槽,凹槽中设有。形密封圈4,可防止这2个油孔泄油。
    需要张紧履带时,用黄油枪向油嘴6注入润滑脂,润滑脂进入张紧缸无杆腔,推动活塞杆10向右移动,活塞杆10推动张紧装置将履带张紧。推土机作业时,履带承受的冲击力传递给张紧缸,使张紧缸内的润滑脂承受相应的压力。

    3.故障排查
    检查唇形密封圈没有断裂,唇口也很完好;检查尼龙套没有明显磨损;检杳缸筒没有划伤;检查油嘴连接牢固,没有漏油;检查放油塞下面的钢球,没有变形和压坏的痕迹;检查进排油座处2个O形密封圈损坏,失去密封效果。分析认为由于该O形密封圈损坏漏油,造成张紧缸泄油,导致履带不能张紧。

    4.改进后结构
    为了避免张紧缸漏油,我们对张紧缸结构进行了改进,改进后张紧缸主要由油嘴1、铝垫2、缸筒底座3,放油塞4、钢球5、尼龙套6活塞杆7、唇形密封圈8、挡圈9等组成,如图2所示。改进后的张紧缸取消了进排油座和。形密封圈,在加高的缸筒底座3上直接加工出可以安装油嘴1和放油塞4的油道及其安装孔,将铝垫2分别垫放在油嘴1和放油塞4安装孔底部,油嘴1和放油塞4直接拧紧在缸筒底座3的安装孔中,张紧缸其他部位不做改动。

    3.改进效果
    改进后的张紧缸取消了进排油座、O形密封圈和固定螺栓,直接通过油嘴向张紧缸无杆腔注入润滑脂,从根本上解决了该推土机张紧缸进油管路容易损坏问题。此项改进简化了张紧缸结构,降低了张紧缸故障率。
