挖掘机发动机进气胶管脱落原因及改进措施
来源:工程机械与维修  作者:佚名  2017-02-23 10:04:35

    挖掘机发动机进气系统由预滤器、空气滤清器、中冷器和进气管路组成,其作用是为发动机提供清洁、干燥、充足的空气。进气系统的安装、布置,直接影响发动机工作的可靠性、稳定性。本文分析1起挖掘机发动机进气胶管脱落故障,并提出改进措施。

    1.故障现象
    1台工作了200h的挖掘机出现无法启动故障。经检查发现,发动机空气滤芯与涡轮增压器连接处的进气胶管脱落,拆下进气胶管接头,发现进气管路内部有大量灰尘,其他部位均正常。由此判断,发动机无法启动的原因是进气管脱落,使大量灰尘进入发动机,造成其内部严重磨损,导致其无法启动
    该挖掘机在可靠性试验期间,就曾出现过该进气胶管脱落的故障,整改时加装了胶管固定管夹,如图1所示。但是加装管夹后,该进气胶管仍出现脱落故障。

    2.排查及分析
    分析认为,发动机运转时会产生剧烈振动和摆动,加装的管夹虽然将该进气胶管卡住,但实际上仅限制了该进气胶管径向活动,并未限制其轴向活动。发动机长时问的振动和摆动,仍可造成该进气胶管松脱现象发生。
    经检查和测量,发现涡轮增压器与进气胶管连接处长度仅为20mm,外径为76mm,没有凸缘。而进气胶管接头处的内径也是76mm。
    分析认为,进气胶管与涡增压器连接处的上述结构,在发动机振动和摆动作用下,很容易造成进气胶管产生松动和脱落。改进前涡轮增压器与进气胶管连接处结构如图2所示。

    继续检查发现时,进气胶管结构比较复杂,空气滤清器布置在发动机飞轮端,使得进气胶管必须设置2处90°弯头,才能与涡轮增压器连接,与涡轮增压器连接的这截进气胶管中心线,恰好与发动机振动方向平行。

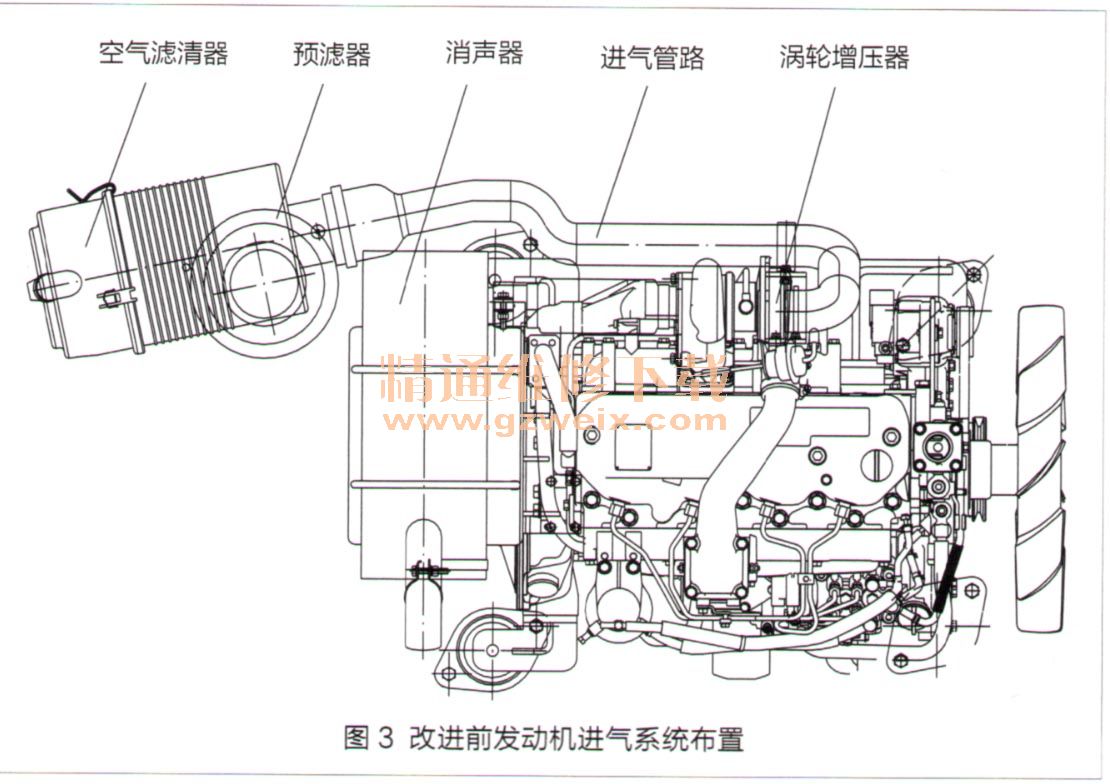

    分析认为,由于进气胶管中心线与发动机振动方向平行,在发动机振动作用下,进气胶管始终沿其轴向反复振动。增加的管夹虽然限制了进气胶管径向活动,由于未能限制其轴向活动,无法将胶管充分固定。改进前发动机进气系统布置如图3所示。
