本文以COP1838型液压凿岩机为例，介绍液压凿岩机蓄能器结构、作用，分析了液压凿岩机蓄能器故障的原因，提出了蓄能器故障的判断、排除方法，从而为液压凿岩机操作、维修人员提供帮助。
    1．蓄能器结构

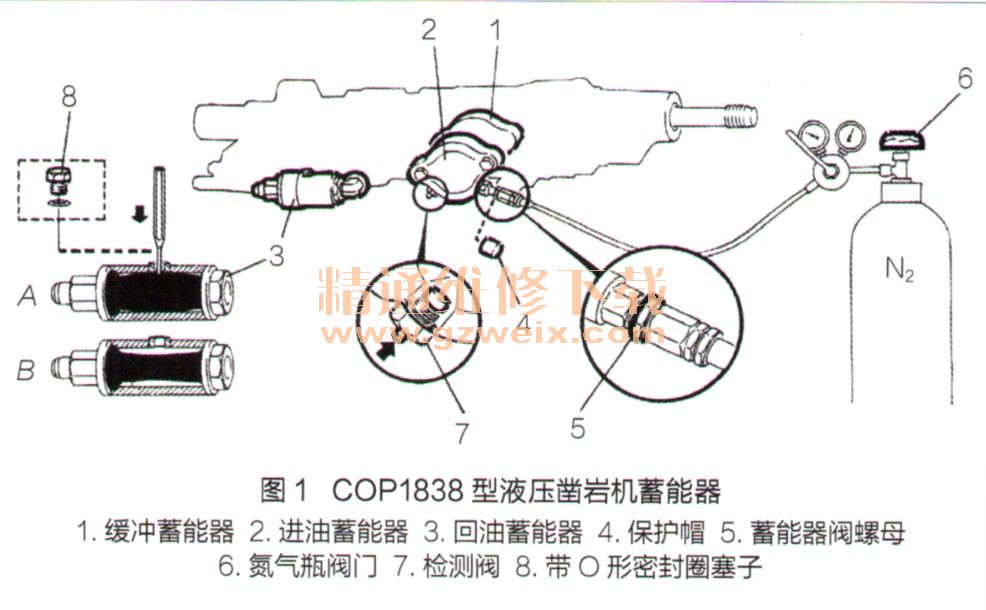

    液压凿岩机均装有蓄能器，COP1838型液压凿岩机装有3个蓄能器，分别为缓冲蓄能器1、进油蓄能器    2、回油蓄能器3。各蓄能器位置如图1所示。

    该型液压凿岩机配置3个蓄能器，可提高液压凿岩机工作的可靠性。当某个蓄能器出现故障时，其他2个蓄能器可替代工作，使液压凿岩机仍可正常进行凿岩作业，待施工结束后再修理故障蓄能器，使液压凿岩机获得更多有效作业时间。
    （1）进油蓄能器及缓冲蓄能器
    进油蓄能器2及缓冲蓄能器1均为高压蓄能器。进油蓄能器2连接液压凿岩机液压油进油管路，缓冲蓄能器1连接液压凿岩机缓冲机构。这2个畜能器结构相似，其主要由外壳1、蓄能器膜2、端盖3、检测阀（4、7）、保护盖5、O形密封圈（6、8、9）、滑阀10、标签（11、12）、螺栓13等组成，如图2所示。

    （2）回油蓄能器

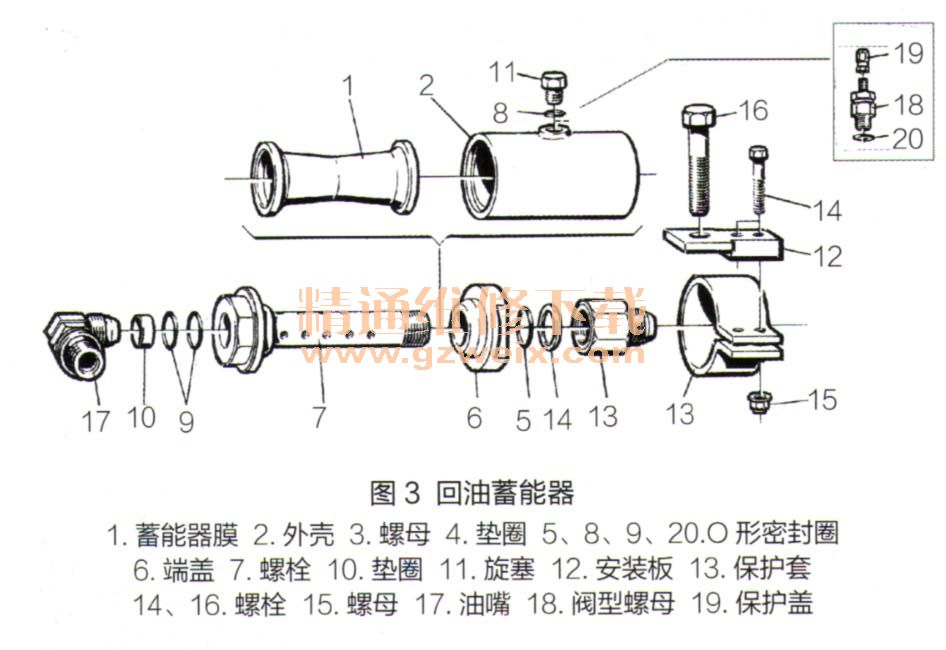

    回油蓄能器为低压蓄能器，与液压凿岩机液压油回油管连接。回油蓄能器主要由蓄能器膜1、外壳2、螺母3、垫圈4、O形密封圈（5、8、9、20）、端盖6、螺栓7、垫圈10、旋塞11、安装板12、保护套13、螺栓（14、16）、螺母15、油嘴17、阀型螺母18、保护盖19等组成，其结构如图3所示。

    2．蓄能器功用
    畜能器膜将外壳内部腔体分割成2个腔室，一个腔室与液压油油路连接，另一个腔室充入高压氮气。由于氮气具有可压缩性，在氮气腔室中的氮气作用下，使液压油腔室成为缓冲油室。蓄能器的作用如下所述。
    （1）蓄能
    液压凿岩机冲击活塞在压力油推动下向前冲击，完成冲击向后回缩时，蓄能器缓冲油室将多余压力油的流量和压力能量储存起来，在下一次冲程时释放，以增大冲击行程的供油量，增加冲击活塞的冲击速度。
    （2）缓冲
    液压凿岩机的冲击能量很大，从钎杆传来的反冲力也很大，蓄能器的缓冲油室可吸收钎杆传递过来的反冲力。
    （3）稳压
    当液压系统压力油出现很大的冲击和振动时，畜能器能够吸收或缓解其冲击和振动，避免损坏系统管路和零件。
