一、系统组成及故障原因
    1．液压系统组成

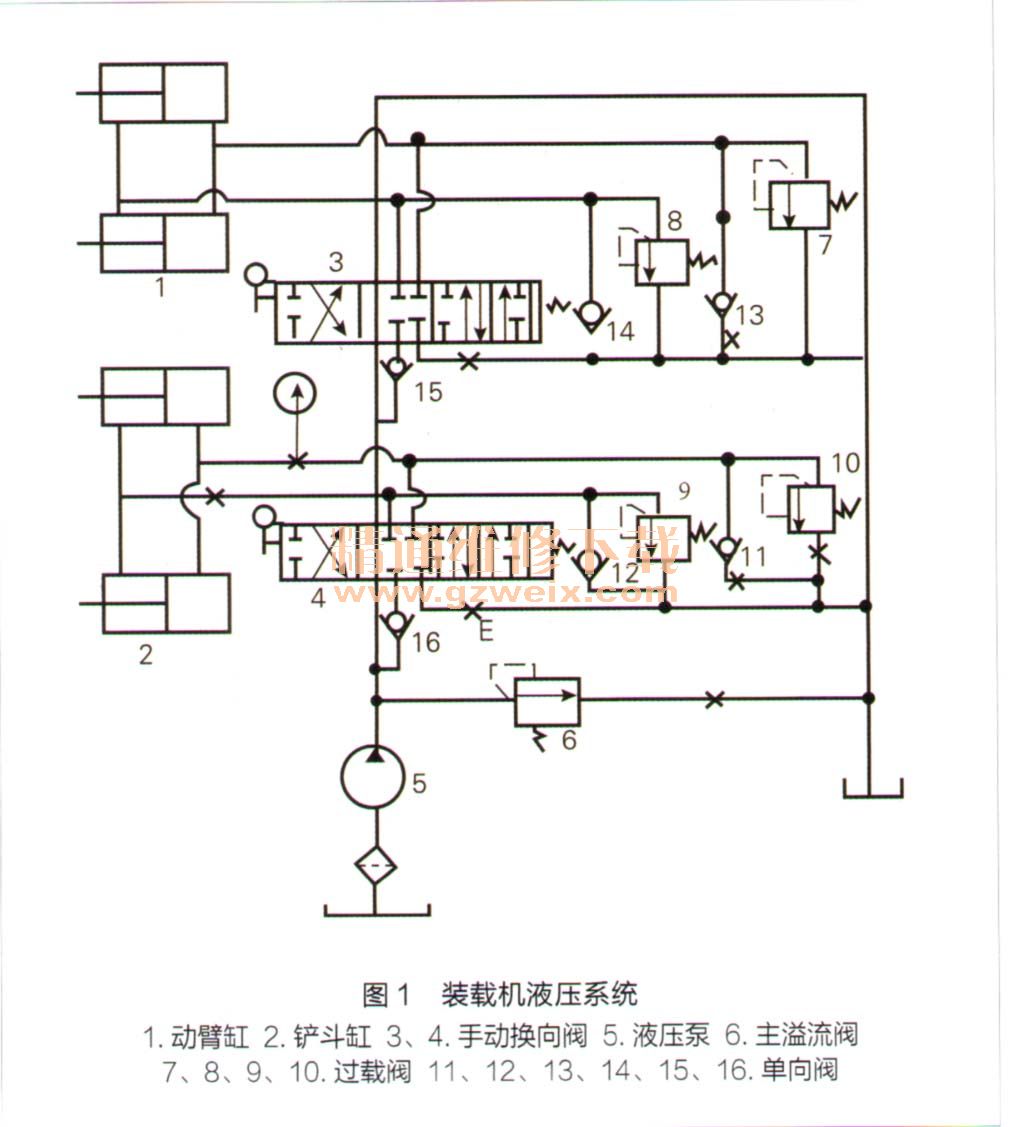

    轮胎式装载机（简称装载机）液压系统主要由动臂缸1、铲斗缸2、手动换向阀（3、4）、液压泵5、主溢流阀6、过载阀（7、8、9、10）、单向阀（11、12、13、14、15、16）等组成，如图1所示。其中液压泵5为齿轮泵，由柴油机驱动。液压泵5将柴油机机械能转化为液压能，通过液压缸驱动工作装置动作。

    2．产生故障的原因
    装载机液压系统出现故障的主要原因包括3个方面：一是液压元件存在质量缺陷，二是操作者操作不当，三是维修保养不及时。而装载机液压系统故障的发生，大都伴有液压油温度偏高和液压油内泄漏现象。
    在装载机工作过程中，若液压油温度长时间超过80℃，将造成液压油砧度下降、液压泵容积效率降低，造成液压元件油膜被破坏、摩擦阻力增加、磨损增大、橡胶密封圈及软管早期老化失效、液压件使用寿命降低，进而造成液压元件内泄漏和工作装置动作缓慢。

    二、故障诊断方法
    本文针对装载机液压系统油温过高及内泄漏故障，介绍2种诊断方法，即液压测试仪诊断方法和现场简易诊断方法。液压测试仪诊断方法测试准确可靠，但需要液压测试仪，现场不易获得；现场简易诊断方法简便有效，容易进行诊断，但诊断不够精准。
    1．液压测试仪诊断方法
    采用液压测试仪诊断方法时，需准备1台便携式多功能液压测试仪。目前普遍采用可测量2个及以上参数的液压测试仪，如美国WTC公司的PFM6型液压测试仪，可测量3个参数，即压力、流量和温度。使用液压测试仪对液压系统进行测试，可在不拆卸液压元件的情况卜，迅速对液压系统技术状况进行检测，并对故障作出诊断。
    使用液压测试仪进行测试时，将液压测试仪进、出油管分别连接液压泵出口及液压油箱，此时可进行3种测试：一是液压回路测试，用于寻找故障回路；二是液压泵测试，用于判断液压泵是否存在故障；三是液压缸短路测试，用于判断多路阀和液压缸是否存在故障。
    （1）液压回路测试
    测试液压回路故障时，操纵装载机换向阀分别将动臂置于举升、下降位置，将铲斗置于翻斗和收斗位置，以便测量出各回路的流量损失，由此判断出泄漏部位。其测量结果可能有2个：一是若各回路流量损失都很大且相同，为液压泵存在故障，可转入液压泵测试；二是流量损失仅在某一回路上偏多，则为该回路换向阀与液压缸可能存在泄漏，可转入换向阀及液压缸测试。
      （2）液压泵测试
    测试液压泵时，应确保从液压泵输出的液压油全部经液压测试仪流回液压油箱。该试验分为2个阶段，如下所述。
    第一阶段检测液压泵容积效率是否符合要求，以便确定液压泵是否存在内泄漏。测试时保持液压油温度和液压泵转速不变，并将系统压力加载到安全阀压力的1/2。液压泵流量损失计算公式如下：
    △Q＝Qo－QS（1）式中：△Q----流量损失值，L/min;
      Qo----液压泵标准流量值，L/min；
      Qs----液压泵实测流量值，L/min。
    液压泵实侧流量与其标准流量的比值，即是液压泵的容积效率。其计算公式如下：
    ηv＝Qs/Qo（2）式中：ηv----容积效率，％。
    第二阶段经检测若液压泵状态良好，在液压泵出口压力与液压油温度保持不变条件下，；改变液压泵转速，测得不同转速下的流量值（Q1、Q2、……
Qn），依次计算出相邻2个转速的流量差，其计算公式如下：    △ Qn-1=Qn-Qn-1       （3）式中：△ Qn-1—液压泵相邻2个转速流量差值，L/min；
    Qn----某转速流量值，L/min；
    Q n-1----低于某转速时的流量值，L/mina
    若液压泵相邻2个转速流量差值乃Q n-1突然降低，同时该差值此后又降为零，可判定是液压泵吸油不足引起故障；若流量差值△Qn-1都相同，或流量差值△Qn-1随着液压泵转速增加而增加，可判定是液压泵吸入空气引起故障。
    （3）液压缸短路测试
    当确定液压系统流量损失仅在某1、2个液压回路偏多时，为判断换向阀和液压缸的泄漏情况，要在液压油不进入液压缸情况下进行液压回路和液压泵测试，依据液压回路和液压泵测试所取得的流量值，便可分析和确定液压缸与换向阀的内泄漏量。最后确定内泄漏是在换向阀处还是液压缸处。
    2．现场简易诊断方法
    现场简易诊断方法是在装载机完成热平衡试验的基础上，通过对装载机现场使用工况和所处环境进行分析，或使用简易测试工具对装载机进行测试，以对其液压系统进行故障诊断。其诊断方法主要包括现场分析法和简易测试法，具体诊断方法如下所述。
      （1）热平衡试验
    在进行现场简易诊断之前，被测试的装载机应依据有关标准进行液压系统热平衡试验。试验时间应选在上午10点至下午3点，风速应小于2m/s，液压油初始温度不低于15℃；试验工况如下：铲装松散物料，2～3t装载机每小时铲装70～80铲斗，4～5t装载机每小时铲装60～70铲斗，6t以上装载机每小时铲装40～50铲斗，卸载高度不低于最大卸载高度的80%，平均运距为20～40 m，采取V型作业方法。
    在满足上述试验条件和工况后，装载机进行循环铲装作业，每隔20min测量1次液压油箱温度。连续测量2次的温差不大于1℃时，即可认为液压系统实现了热平衡。
