详解潍柴（共轨）电控系统检修

来源：汽车维修技师作者：佚名 2015-11-27 13:46:43

    一、发动机与系统概述
    1．发动机制造商简介
    目前潍柴的产品系列涵盖了客车用发动机、货车用发动机、船用发动机、工程机械用发动机、农用发动机、工业动力发动机、变速器、车桥、重型货车、零部件（火花塞、齿轮、其他）和后市场（配件、油品、再制造）等相关产品。
    其中客车用发动机包括蓝擎WP 12国Ⅲ／国Ⅳ、 WP 10/WP6/WP4国Ⅲ 、 WD615系列和226B系列；货车用发动机包括蓝擎WP 12国Ⅲ／国Ⅳ、WP10/WP6/WP4国Ⅲ、 WD12系列、WD615系列和226B系列。

    2．部分机型特点与参数简介
    （1）蓝擎WP12国Ⅲ／国Ⅳ、WP 10/WP6/WP4国Ⅲ机型

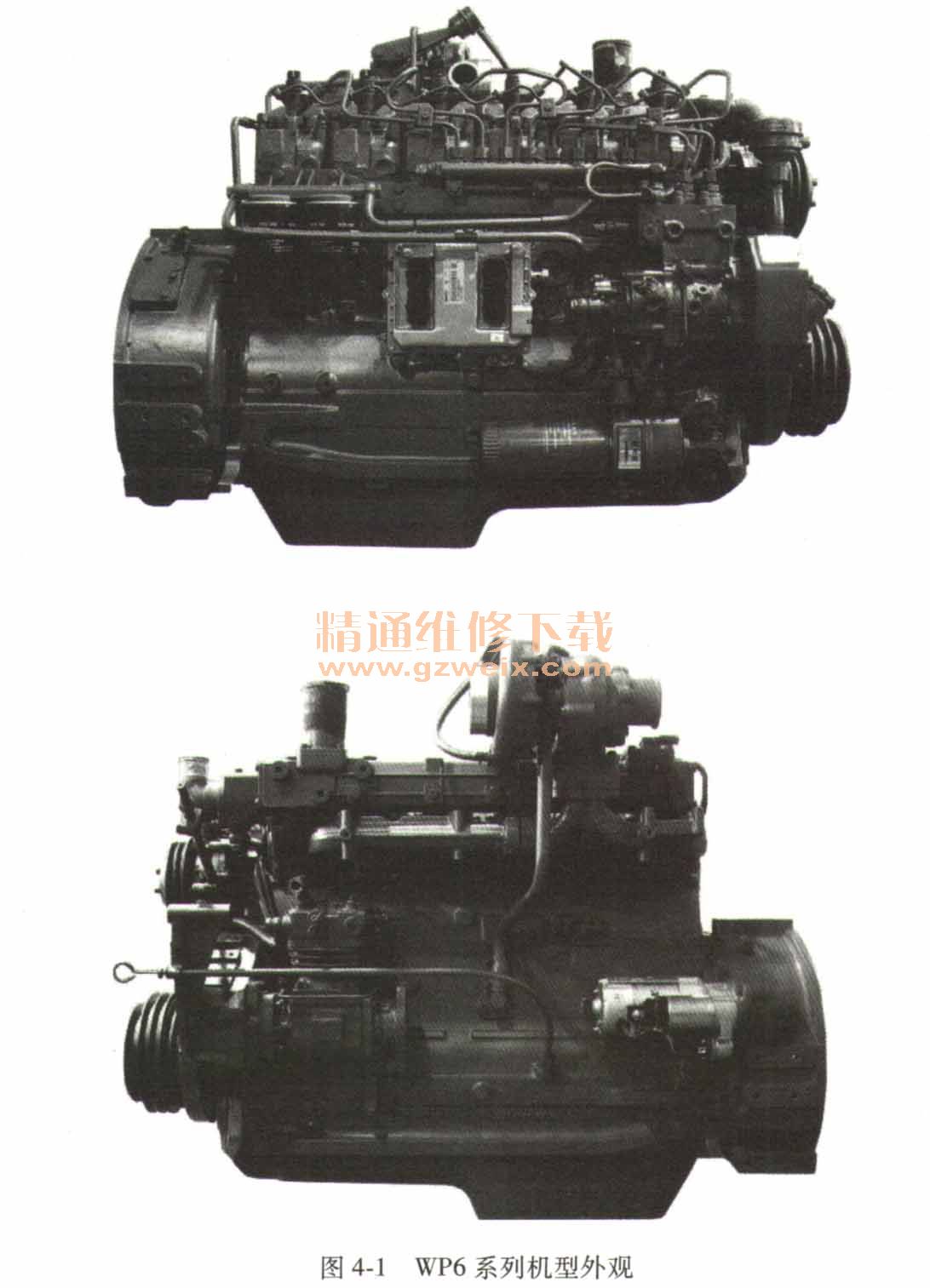

    1）机型外观。WP6系列机型外观如图4-1所示。

    2）机型特点。蓝擎国Ⅲ WP4/WP6发动机功率范围为150～240PS （1PS = 735kW ），转速为2300r/min，适应中重型车辆、客车及各种特殊车辆的需求。WP4、WP6系列在226B国Ⅱ发动机基础上进行二次研发，采用博世公司的高压共轨电控系统对燃烧系统、供油系统进行了全新的设计；同国Ⅱ阶段柴油机零部件通用化程度高，经济性、可靠性、排放和噪声等技术指标在国内同功率柴油机中居领先水平；维修成本低，85％零部件与国Ⅱ柴油机通用；使用成本低，更优越的燃油经济性。

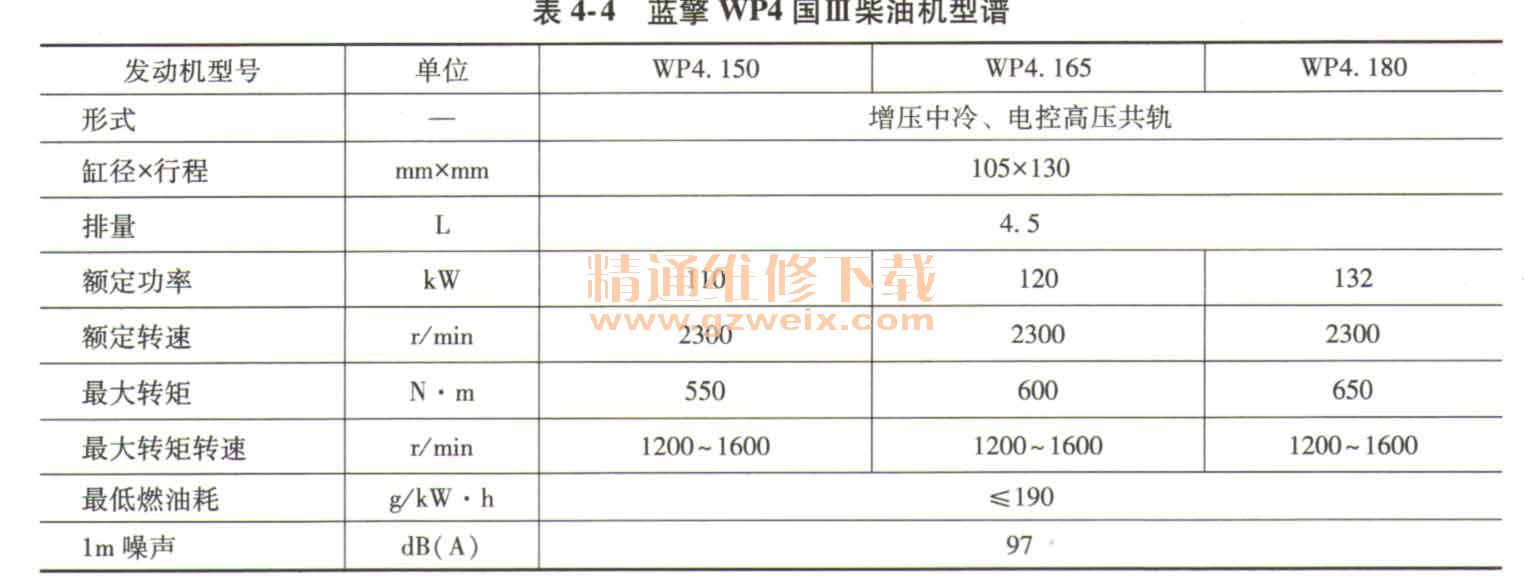

    3）型谱表。部分机型型谱见表4-1～表4-4。型谱表中机型在应用于货车、客车或者其他用途时，可能会出现因功率、转矩等数据的不同调校，导致数值与主机铭牌标定功率略有出人，在此不一一列出。

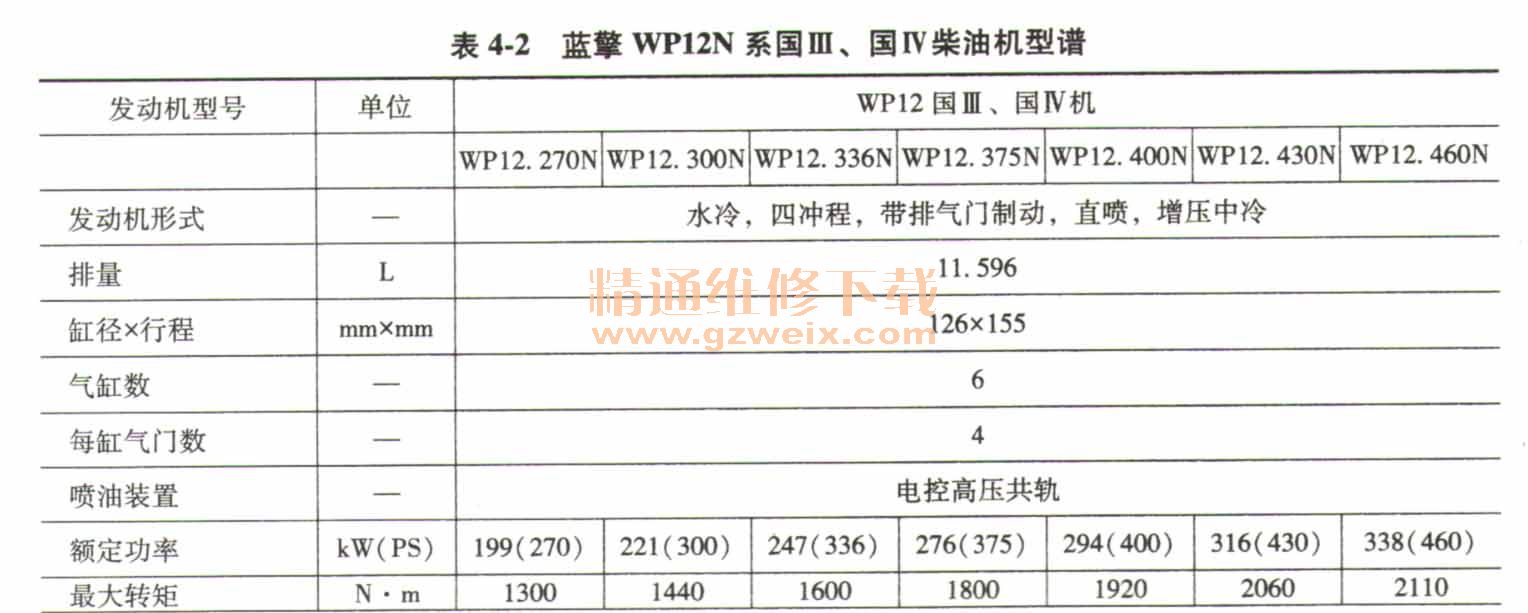

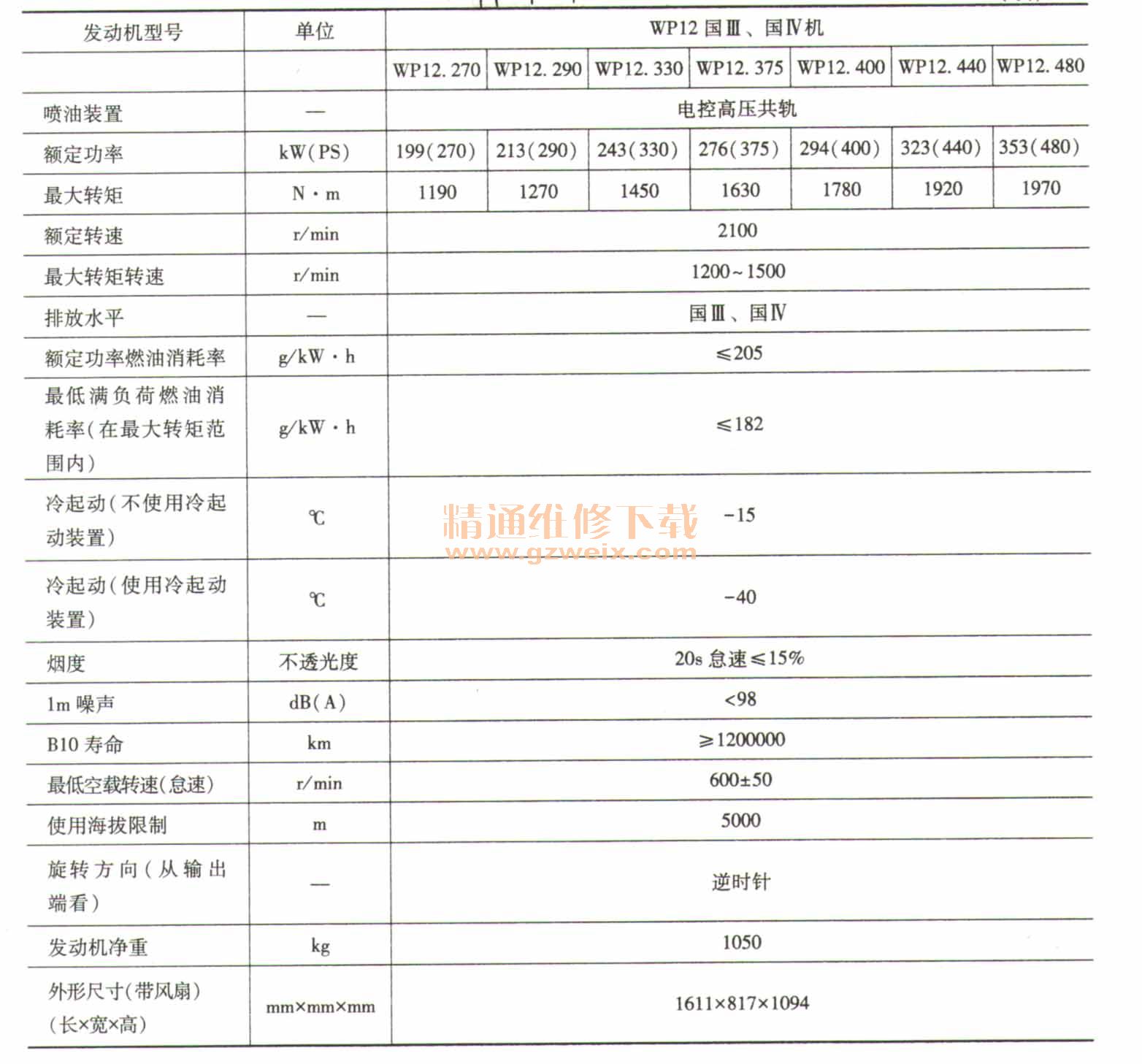

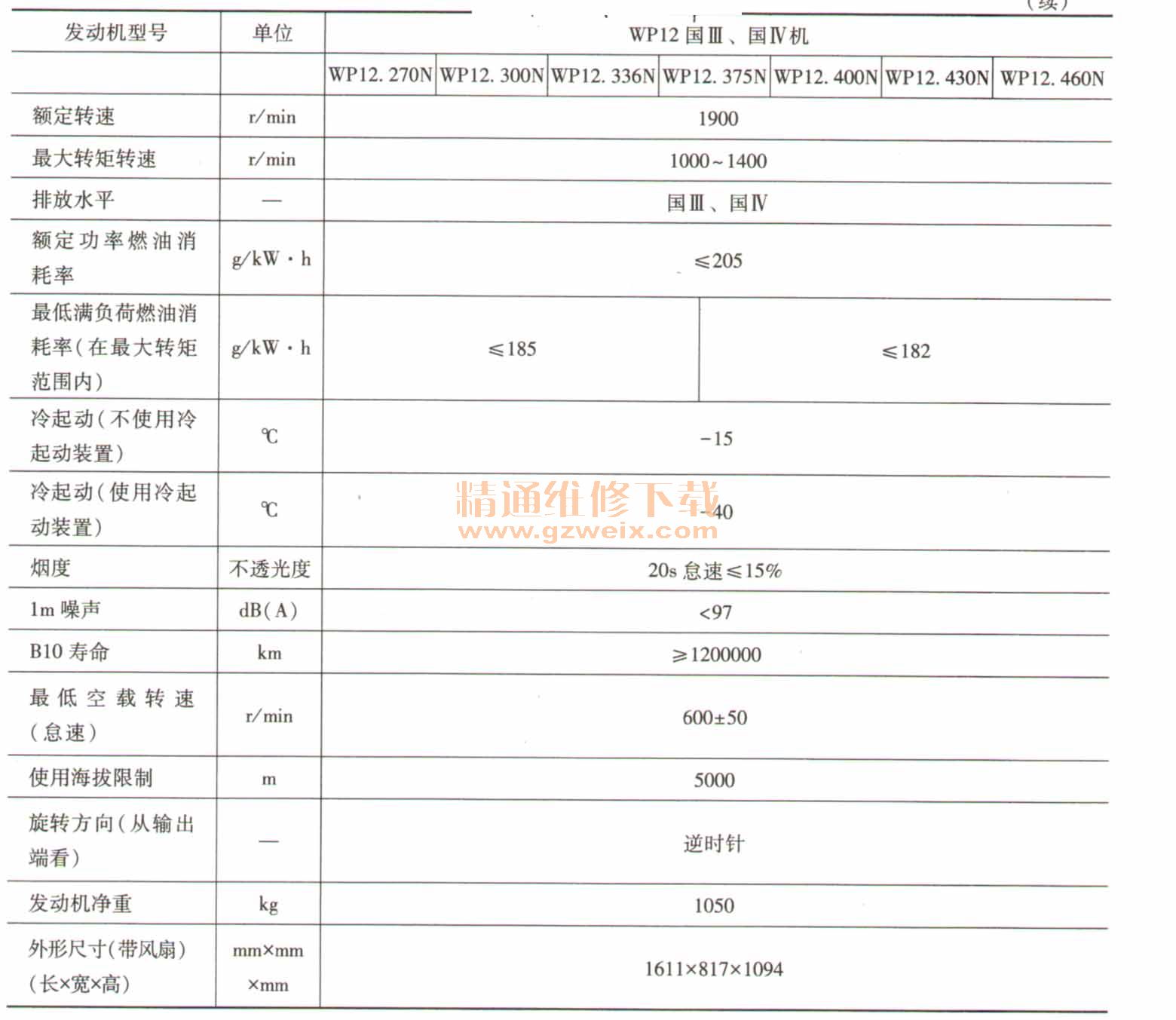

    表4-2 蓝擎WP12N系国Ⅲ、国Ⅳ柴油机型谱

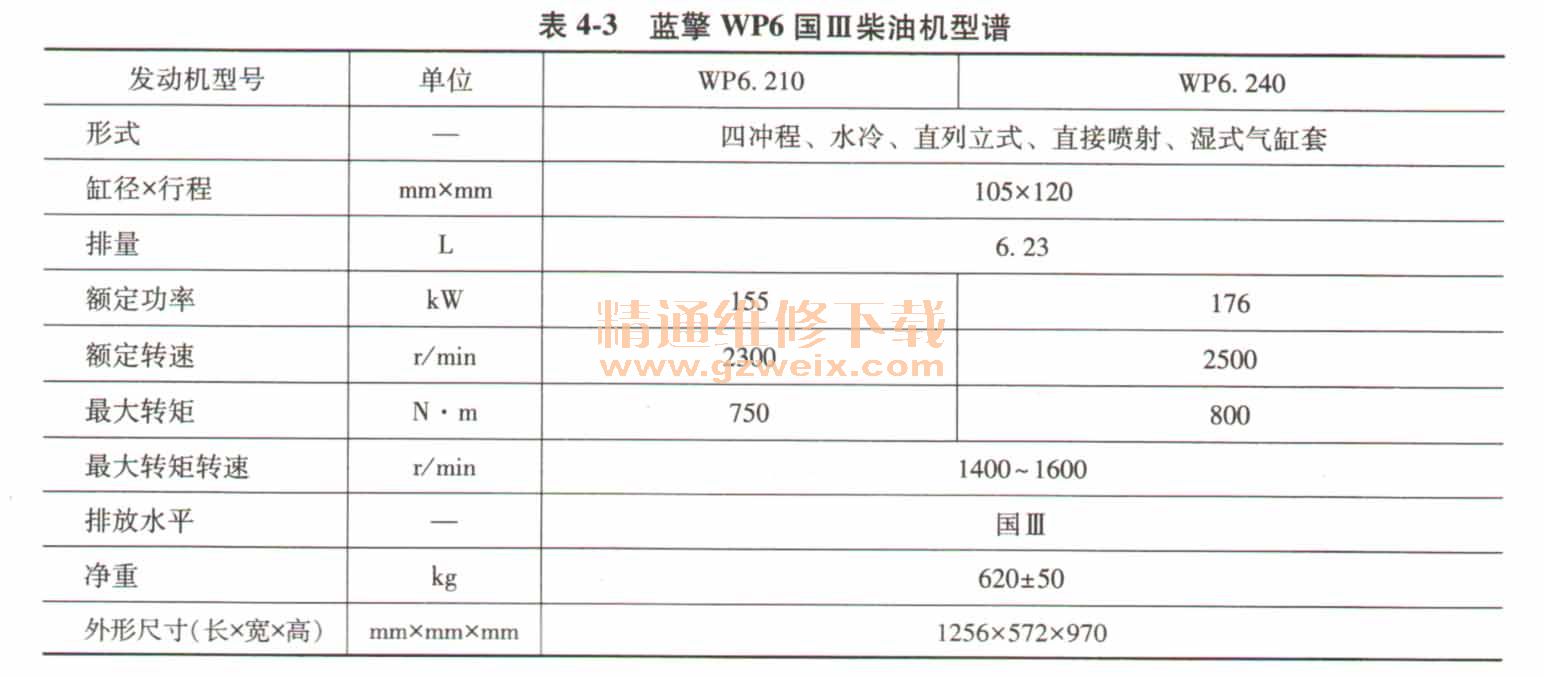

    表4-3 蓝擎WP6国Ⅲ柴油机型谱

    表4-4 蓝擎WP6国Ⅲ柴油机型谱

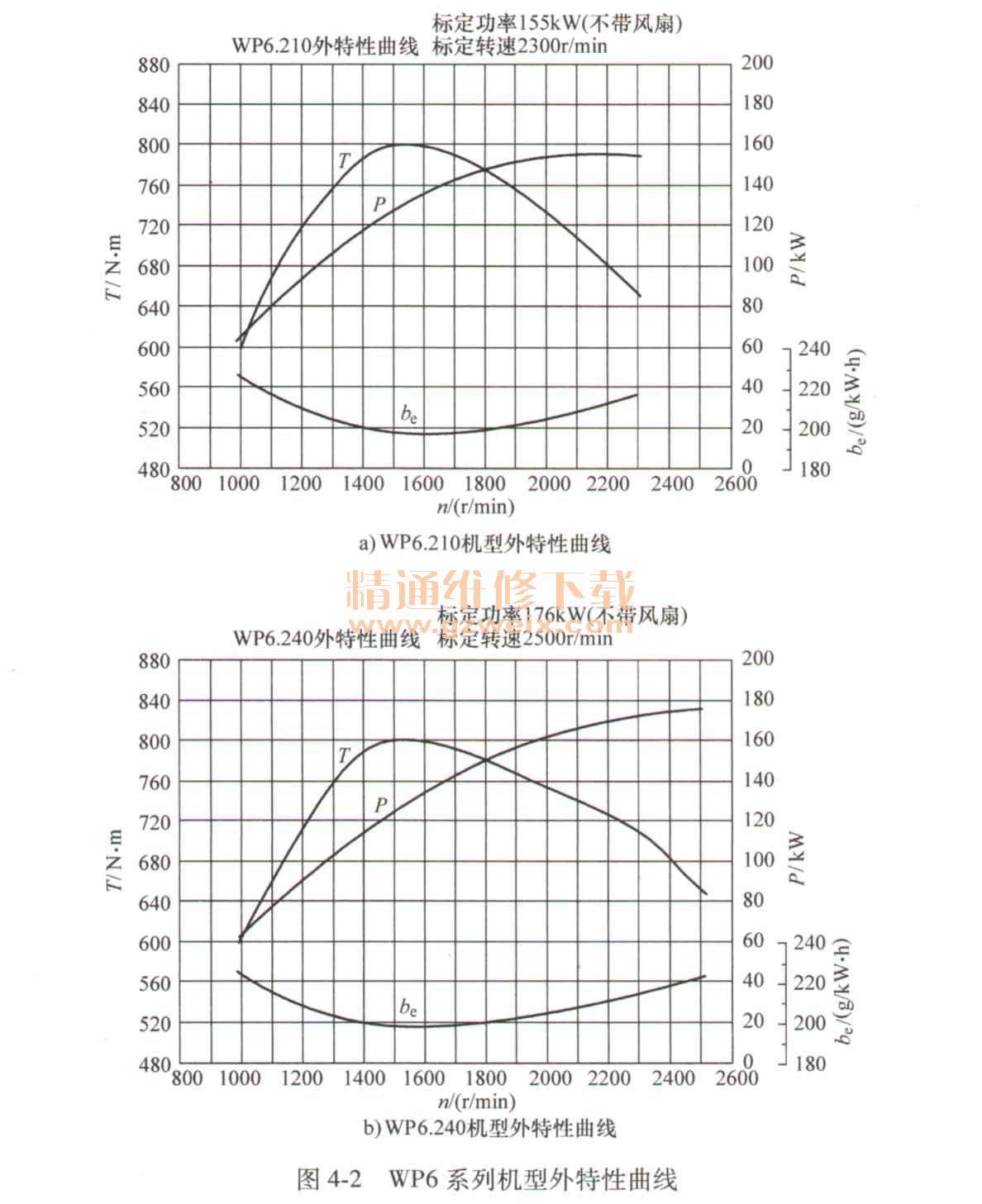

     4）特性曲线。WP6系列机型外特性曲线如图4-2所示。

   （2）潍柴WD12系列机型简介
    1）发动机外观。潍柴WD12系列机型外观如图4-3所示。

    2）机型特点。WD12柴油机功率覆盖为336 ～ 480PS。与现有同类同功率发动机相比，综合运行油耗降低10%～15%，动力性提高30%，可以保证整车高效、高速运行，是目前国内重型汽车理想的升级动力。且该系列机型在产品结构和使用性能上还具备的技术优势包括更省油、更强劲、更可靠（大排量、同功率热负荷更低、高强度机体、水泵侧置等）、更安全、独有的高端配置和结构，以及后取力设备等。

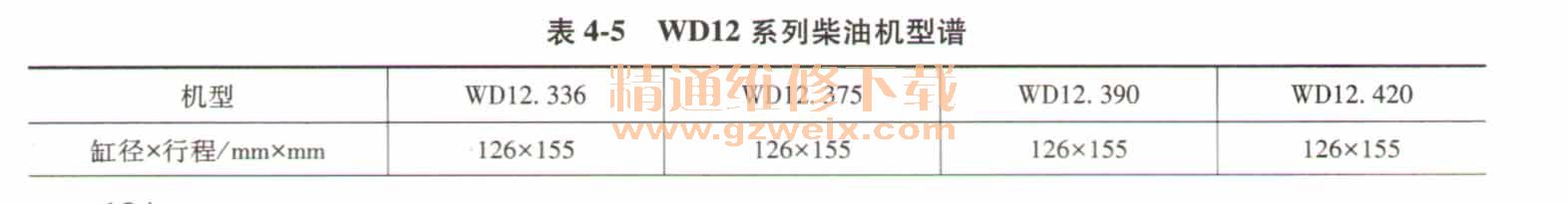

    3）型谱表。WD12系列柴油机型谱见表4-5。
