三、汽车专用示波器类
  （一）示波器概述
    1．示波器特点与功能
    （1）示波器特点
    示波器是一种多用途的汽车检测设备。可用来显示控制系统中输入、输出信号的电压波形，例如点火系统波形、电子元器件波形、柴油机供油压力波形和喷油器的针阀升程波形、发动机异响波形等。在现代汽车上用的传感器可分为温度、速度、压力、氧含量、振动及位置传感器，它们产生各种各样的电压或电流信号，用示波器能将这些信号的变化以波形的方式反映出来。当所感知的物理量发生正常或非正常变化时，都能通过波形的变动反应出来，通过与正常波形的比较，就能判断出故障的部位。以为维修人员提供波形分析，判断电控系统故障。示波器比一般电子设备的显示速度快，是唯一能显示瞬时波形的检测仪器，是电控系统故障诊断中的重要设备。
    目前国内常见主要汽车专用示波器的机型有MT2400、MT3000、MT3500、FLUKE98、
THM570U、APC2000、OTC3820、W18/ K81金德汽车示波器等。 W18和K81不同之处在于W18只是单纯示波器功能，而K81既有示波器的功能又具备检测仪的功能。
    （2）示波器功能
    示波器的基本功用是显示电压随时间的变化，除用于观察状态变化外，还可以检测电压、频率和脉冲宽度等项目。现代汽车专用示波器的主要功能如下：
    1）电源电压波形测试。
    2）点火电压波形测试。
    3）各种传感器波形测试。
    4）电控系统各种执行器电压波形测试。
    5）其他功能：如示波器可对测试波形存储回放功能，具有万用表功能，可检测电压、电阻、闭合角、转速。以及具有诊断数据库和解码器功能，使得故障诊断更加快捷、准确和方便。
    此外，各种发动机综合性能测试仪以及某些解码器也具有示波器功能。
    2．汽车示波器基本用语
    1）触发电平：示波器显示时的起始电压值。
    2）触发源：示波器的触发通道〔通道（CH1）、通道（CH2）和外触发通道（EXT）〕。
    3）触发沿：示波器显示时的波形上升或下降沿。
    4）电压比例：每格垂直高度代表的电压值。
    5）时基：每格水平长度代表的时间值。
    6）直流耦合：测量交流和直流信号。
    7）交流耦合：只允许信号的交流成分通过，它滤掉了直流成分（电容用来过滤直流电压）。
    8）搭铁耦合：确认示波器显示的0V电压位置。
    9）自动触发：如果没有手动设定，示波器就自动触发并显示信号波形。
（二）VANTAGE MT2400汽车专用示波器
    美国Snap-On公司生产的MT2400示波器具有示波器、数字万用表和诊断数据库三项功能。它将双通道汽车专用示波器，双通道汽车专用电表，以及油压测试、点火测试、欧美亚车系传感器和执行器测试、维修诊断提示、原厂维修技术通报等具有重要价值的数据库三者有机地结合为一体，是一个功能强大的电控系统测试设备（故也称“红盒子2#三合一型”汽车专用示波器）。
    1．仪器简介
    MT2400型示波器是一种波形显示、数字万用表和诊断数据库三合一的综合检测分析仪。
    1）外观：有一个液晶显示屏、4个按钮和一个滚轮。4个按钮分别是显示屏幕背景灯的LCD背光按钮、电源开关按钮、用于“确定”的YES按钮和用于“否定”的NO按钮。

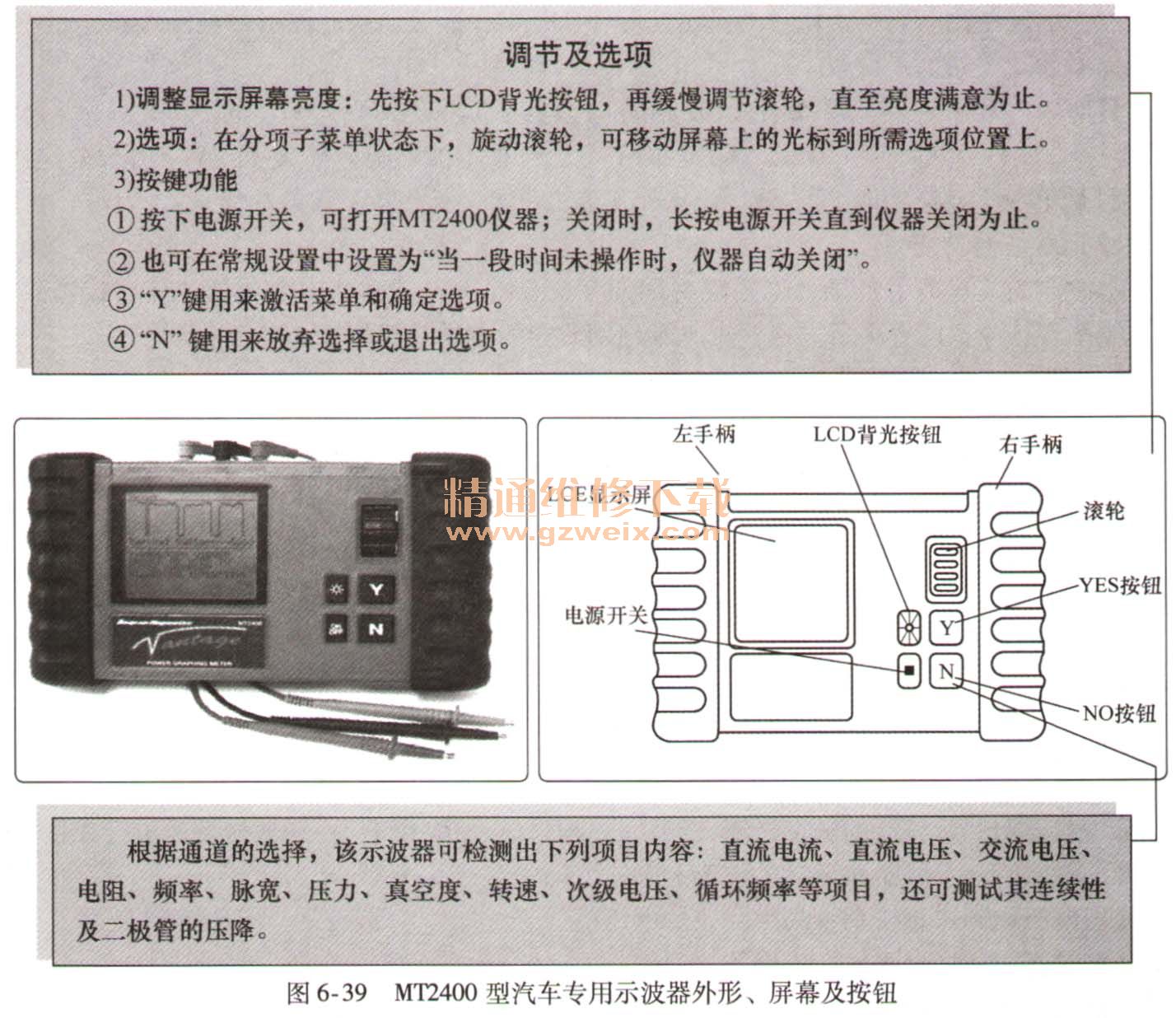

    2）调节及选项：如图6-39所示。

调节及选项
1）调整显示屏幕亮度：先按下LCD背光按钮，再缓慢调节滚轮，直至亮度满意为止。
2）选项：在分项子菜单状态下，旋动滚轮，可移动屏幕上的光标到所需选项位置上。
3）按键功能
①按下电源开关，可打开MT24000仪器；关闭时，长按电源开关直到仪器关闭为止。
②也可在常规设置中设置为“当一段时间未操作时，仪器自动关闭”。
③“Y”键用来激活菜单和确定选项。
④“N”键用来放弃选择或退出选项。
