汽车整车电路图分析
来源:本站整理  作者:佚名  2017-05-02 09:18:51

    (1)整车电路图分析
    本文以桑塔纳点火系统电路为例,全面分析整车电路。
    1)目前国际上汽车电路图流行纵向排列式画法,即总线路采用纵向排列,不走折(极个别地方除外),图上不出现导线交叉,对某一条线路来说,从头到尾不超过所在电路纵向的75%,同类电路局限在总线路横向的一个区域内。这样对电气设备繁多的汽车电路,提供了一种简洁明了的读图方法。下面以上海桑塔纳轿车电路图为例说明其识读方法。
    2)在该电路图上使用的统一代码有“30”、“15”、“X”和“31”等。其含义分别是:“30”代表常规电源线;“15”代表接小容量电器的电源线,在点火开关闭合时,由点火开关直接将其接通带电;“X”,代表接大容量电器的电源线,在点火开关处于点火位置时,通过中间继电器使其接通带电;“31”代表搭铁线。
    3)该电路采用纵向排列的方法,将同一系统的电路归纳到一起。基本电路有条理地从左到右按电源系统、起动系统、点火装置、指示灯和仪表、照明设备、雾灯、报警闪光装置、信号灯、刮水器和洗涤器、双音喇叭的顺序排列。
    4)该电路图采用了断线带号法以解决交叉问题。对于一些线路比较复杂的设备(如前照灯),它工作时要涉及点火开关、灯光开关和变光开关等配电设备,而这3个开关不在同一条纵线上,若按传统画法,必定要画一些横线将它们连接起来,这样图上就会出现较多横线,增加读图难度。为此,该电路图的总线路图采用了断线带号法,如暖风开关照明灯电路导线的上半段在电路号码为“69”的位置上,下半段在电路号码为“101”的位置上,图中的处理方法是在上半段电路终止处画一黄底的小圆圈,内标“101”,说明下半段电路应在号码为“101”的位置上寻找;下半段电路开始处也有一小方框,内标“69”,说明上半段电路应在号码为“69”的位置上寻找。通过以上4个数字,上、下段电路就有机地联系在一起了。
    5)该电路图既表达了电路的走向,又表达了电路的结构。该车电路以中央电路板(继电器与熔断器插接板)为中心,在电路图的灰色区,画有汽车上的各种继电器,而在这些继电器的右测都有一个小圆圈,其内标数字表示该继电器擂接在中央电器装置面板上的位置。如小圆圈里标数字“12”,表示该继电器擂在中央电器装置板的第12号位置上。用分数形式标明继电器擂脚与中央电器装置擂孔的配合。如第12号继电器有4个擂脚,在电路图上标有“1/49”、“2/49b”、“4/31”、“3/49a”,其中分子上的“1”、“2”、“4”、“3”是指中央电器装置面板上第12号位置上的4个擂孔;分母“49”、“49b”、“31”、“49a”是指继电器上的4个插脚。分子与分母既对应,又保证插接件不会擂错。
    6)该车电路图导线颜色采用直观表达法,总线路上导线用什么颜色,线路图上就是什么颜色,一看便知。另外,还有一定的规律,如红色多为电源线;棕色为搭铁线;白黄色用于控制灯;蓝色多用于指示灯或传感器;全绿、红墨或绿黑多用于脉冲式电器等。
    例如桑塔纳轿车总电路的各电器部分的线路纵向排列,清晰明了,从左至右分别是电源区、起动区、点火区、仪表区……上端灰色区域为中央接线板部分,其上有继电器、熔断器、内部线路、接口、插座及各种线束。
    整车电器系统正极电源分三路:
    ①“30-A”路:是常电源线,12V,通过P区接柱、红色导线、起动机电缆直接与蓄电池相连。
    ②“15-B”路:是受点火开关控制的小容量电器电源线。
    ③“X-C”路:是受点火开关控制的大容量电器电源线。中央接线板的负极接口D22通过搭铁线与机体连接。
    7)读图时的“三项注意”
    ①要注意各图形的编号,根据编号在本页下部查出图形表示什么元件。
②要注意读懂电路图下面的坐标,以确定该图形元件所处的位置,在读线路指向某一数字坐标时很有用。
    ③要注意各线路在中央接线板、继电器及其他电器元件上的接口编号,通过接口编号能读懂其线路走向。
    (2)分析点火系工作原理和线路电流走向
    桑塔纳采用霍尔效应式无触点晶体管电子点火系统,由蓄电池、点火开关、点火线圈、霍尔无触点式分电器、电子点火控制器、高低压导线及火花塞等组成。其工作原理是通过点火线圈初级线圈电流的通断,在次级线圈上感应出高压电,通过高压线路及正时分配使各缸火花塞跳火。初级电流的通断受点火器的控制,而点火器是通过点火传感器的信号来控制。
    2.学生绘制电路圈

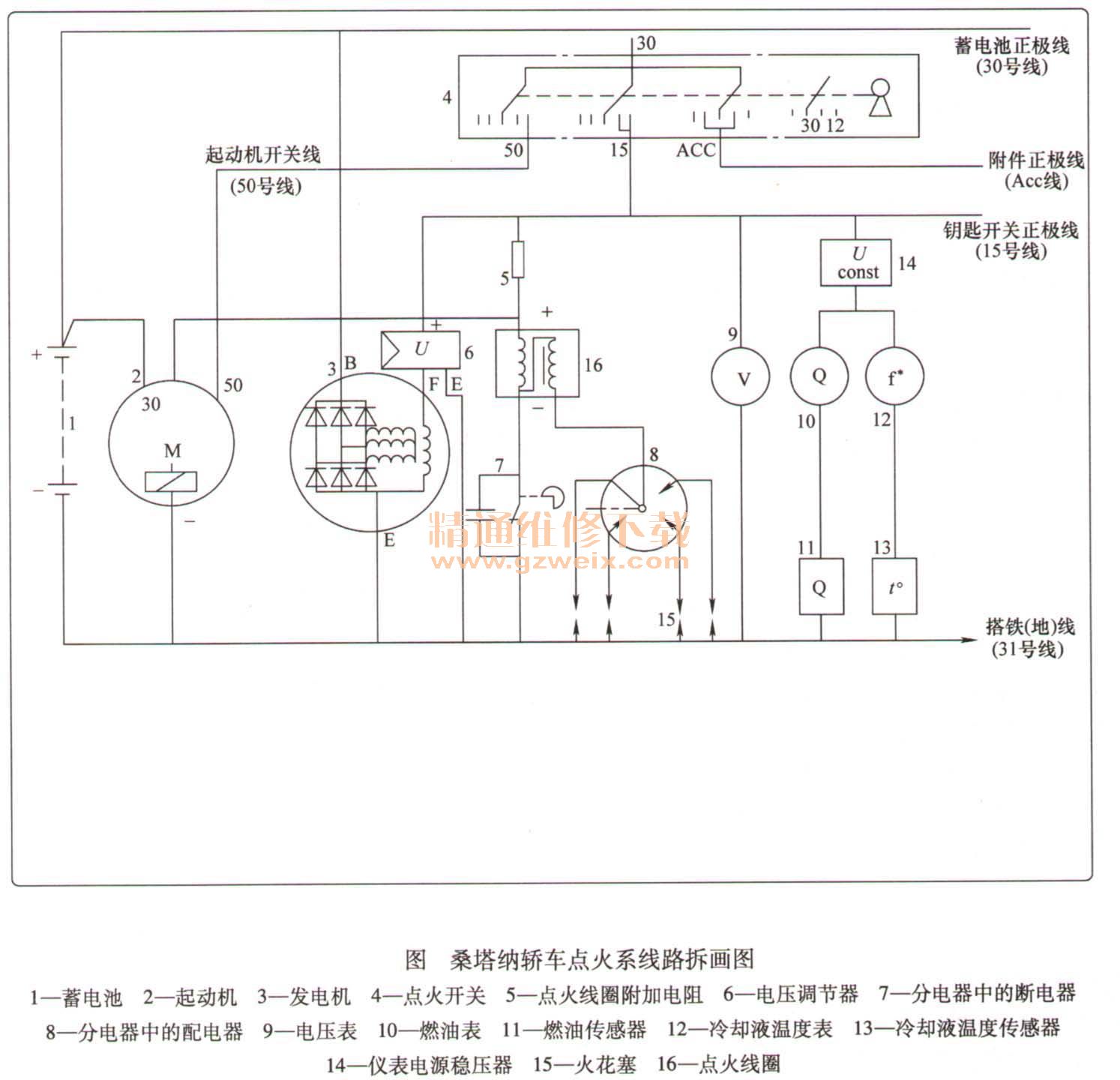

    按指导教师讲解的方法和要点,绘制点火系电路图,练习直至理解、掌握。根据总电路图和点火系统电路电流走向画出点火系统电路拆画图,如图所示。
