1．拆卸

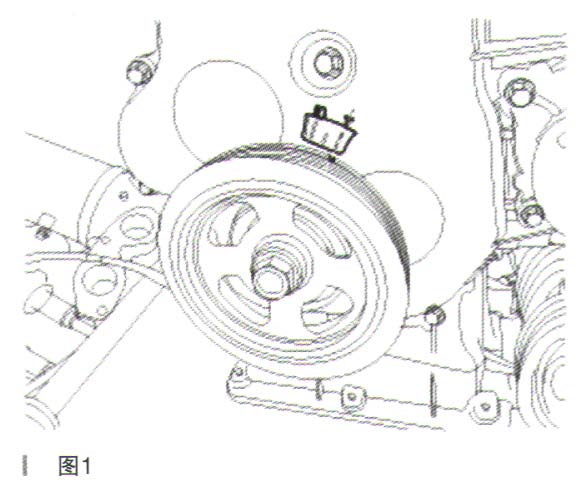

（2）转动曲轴皮带轮并对正曲轴皮带轮凹槽与正时链条盖的正时标记，设置1号气缸的活塞到压缩行程的上止点，如图1所示。
（3）拆卸正时链条盖。

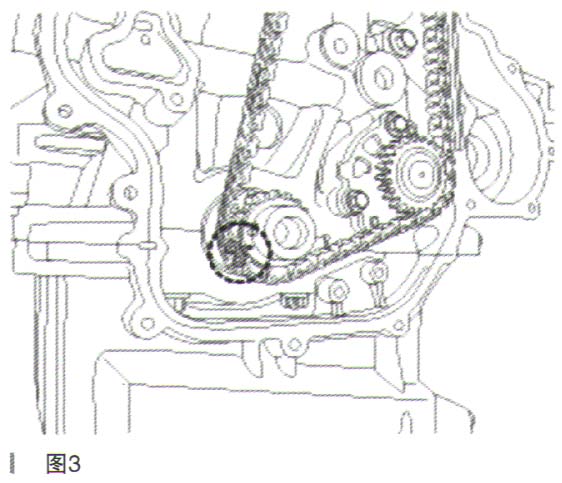

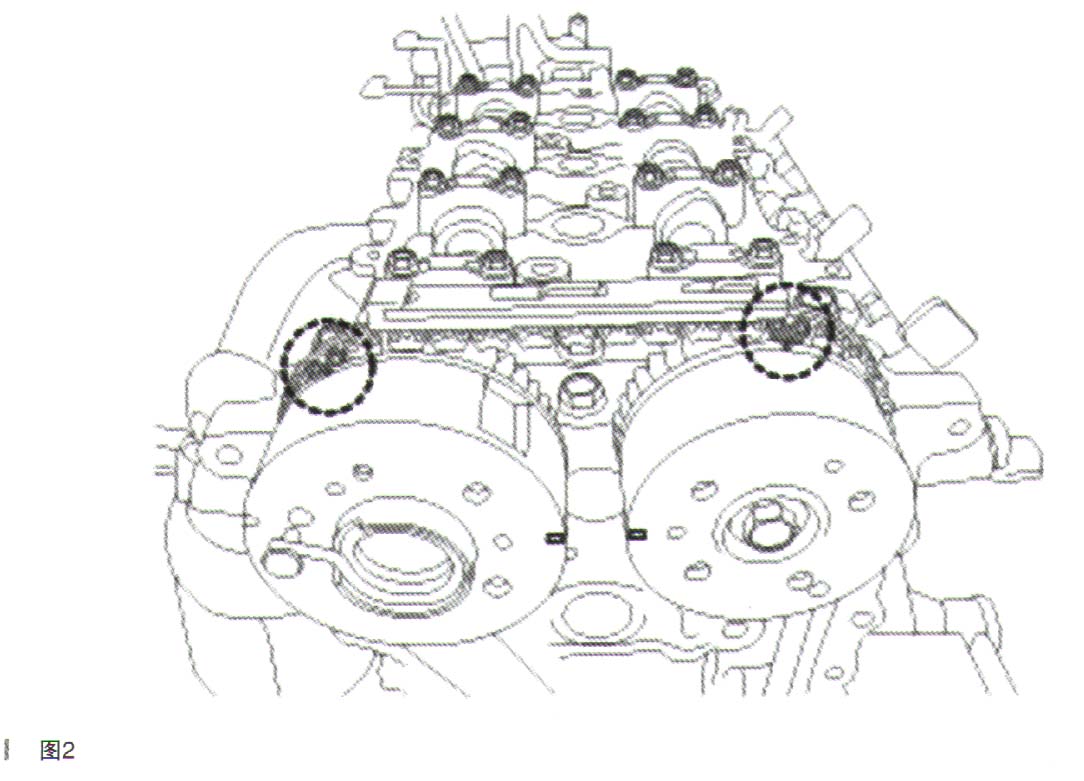

（4）拆卸正时链条前，在链轮（CVVT）和正时链条上做匹配标志，因为链条上的原有上止点（TDC）识别标志可能已经看不见，如图2和图3所示。

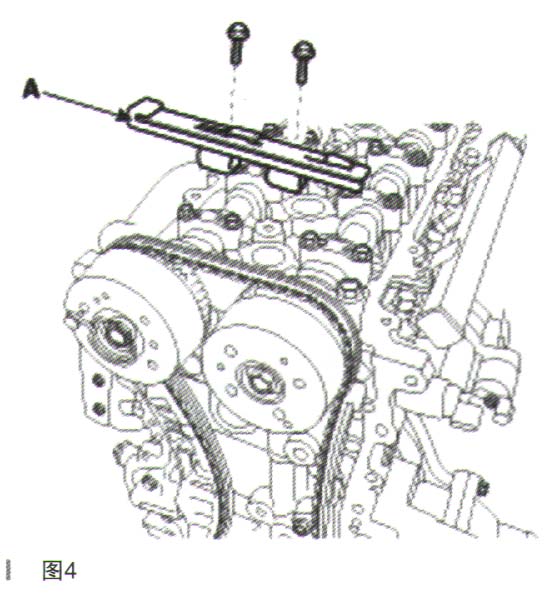

（5）拆卸正时链条凸轮轴导轨（如图4中A所示）。
（6）拆卸正时链条曲轴导轨（如图5中A所示）。

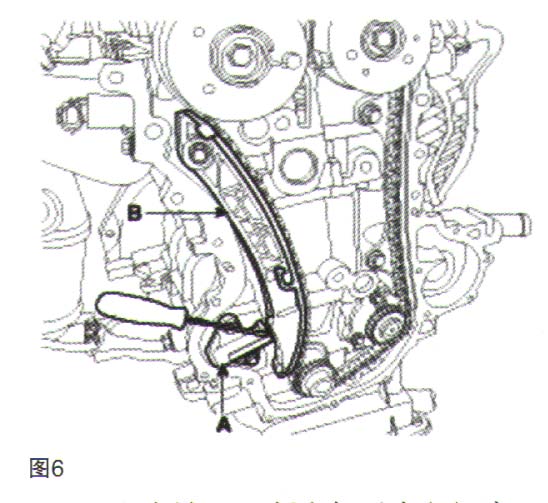

（7）按箭头方向推正时链条张紧器臂压缩正时链条张紧器，并安装定位销。然后拆卸张紧器（如图6中A所示）和张紧器臂（如图6中B所示）。
