3．正时链单元安装步骤
    说明：曲轴必须位于气缸1的上止点位置。

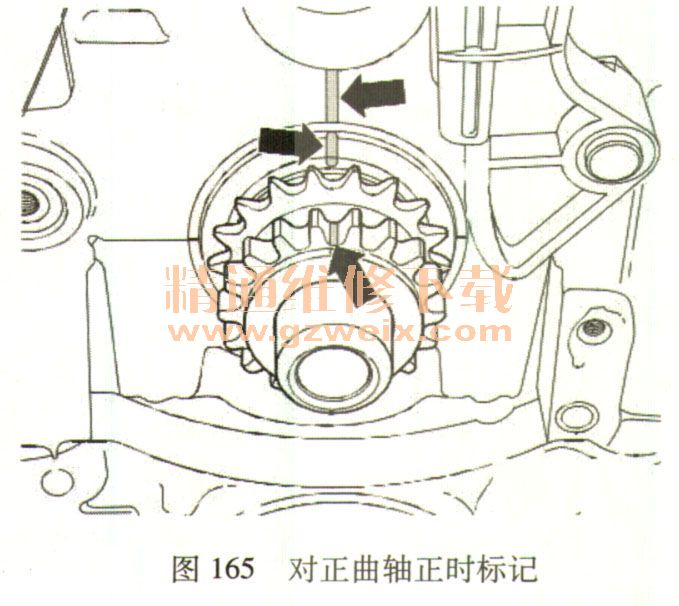

    1）如图165所示，沿箭头方向推链轮直到曲轴轴颈的极限位置。注意与链轮铸在一起的凸缘必须插入曲轴轴颈的凹槽中。

    2）用记号笔标记链轮和气缸体、曲轴的位置。

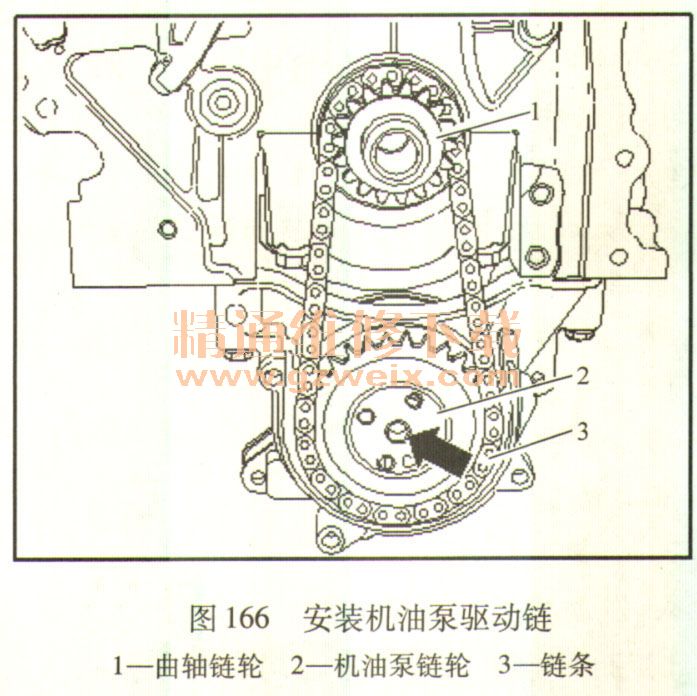

    3）将机油泵驱动链放到链轮上并同时将链轮放到机油泵的驱动轴上。提示：注意机油泵驱动链上的运转方向标记。机油泵驱动轮只在一个位置与机油泵驱动轴（箭头）匹配，如图166所示。

    4）将机油泵驱动轴用固定支架T10172固定。
    5）将新的固定螺栓用20N·m的力矩拧紧并继续转动1/4圈（90°）。
    6）将链条张紧器安装到机油泵驱动链上并用15N·m的力矩拧紧紧固螺栓。
    7）将张紧弹簧用一把螺钉旋具安装到固定销上。
    8）用手给链轮拧上一个新的紧固螺栓。
    9）将正时链装到曲轴链轮、排气凸轮轴链轮和凸轮轴调节器上，并用手给凸轮轴调节器拧上一个新的紧固螺栓。
    注意正时链上的运转方向标记。导向套安装在进气凸轮轴和凸轮轴调节器之间。凸轮轴调节器的紧固螺栓为左旋螺纹。
    10）安装链条张紧器并用9N·m的力矩拧紧紧固螺栓。
    11）从链条张紧器中拔出定位销T40011，张紧正时链。
    12）检查曲轴链轮和气缸体上的标记，它们必须相互重叠。
    13）用40N·m的力矩拧紧紧固螺栓，并用50N· m的力矩拧紧螺栓（使用固定支架T10172）。检查过配气相位后，继续转动1/4圈（90°）拧紧紧固螺栓。凸轮轴调节器的紧固螺栓为左旋螺纹。
    14）拧下螺栓并将凸轮轴固定件T10171 A从凸轮轴箱上取下。
    15）检查配气相位（方法如同拆卸步骤1－6）。
    16）将凸轮轴正时齿轮用固定支架T10172固定并用一把刚性扳手将紧固螺栓（左旋螺纹）继续转1/4圈（90°）。
    提示：凸轮轴调节器的紧固螺栓为左旋螺纹。在拧紧螺栓时，凸轮轴正时齿轮不允许转动。
    17）安装机油泵齿轮盖板。
    18）安装正时齿轮箱罩。
    19）安装油底壳。
    20）安装曲轴带轮。
    21）安装多楔传动带。
