14）紧固EN-49977-200固定工具的2个紧固螺栓1，同时沿图3-109中箭头方向推固定工具。

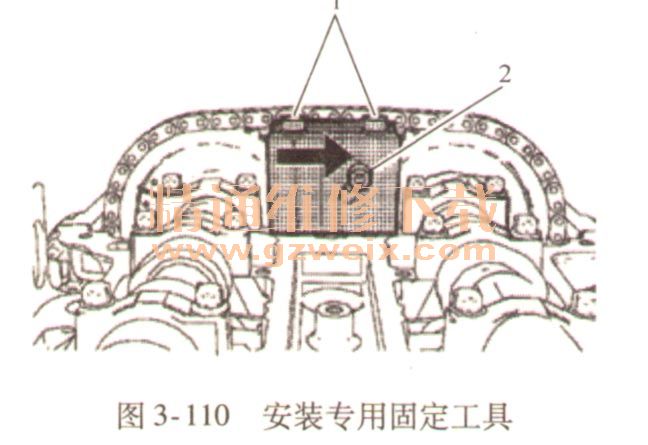

    15）拧紧调节器螺栓2，如图3-110所示。

    16）安装 EN-49977-100安装工具2，找到并将凸轮轴位置励磁轮保持在正确位置。
    17）紧固EN-49977-100安装工具的2个紧固螺栓6。
    18）固定住进气凸轮轴的六角头1，同时紧固进气凸轮轴链轮螺栓4至50N·m。
    19）固定住进气凸轮轴的六角头1，同时将进气凸轮轴链轮螺栓4再紧固60°。确保安装工具在安装之后与气缸盖的3和5区域无间隙。以上均见如图3-111所示。

    20）固定住排气凸轮轴的六角头，同时紧固排气凸轮轴链轮螺栓至50N·m。
    21）固定住排气凸轮轴的六角头，同时将排气凸轮轴链轮螺栓再紧固60°。
    22）拆下安装工具EN-49977-100和固定工具EN-49977-200。
    23）安装正时链条上导板。
    24）安装2个上部正时链条导板螺栓并紧固至8N·m。
    25）拆下固定工具EN-953-A。
    26）拆下定位销EN-952。
    27）将曲轴转动720°，并再次检查发动机正时。必要时，重复调整程序。
    28）安装曲轴轴承盖垫板孔塞和密封圈并紧固至50N·m。
    29）安装右前轮罩衬板。
    30）安装凸轮轴位置执行器电磁阀。
    31）安装凸轮轴盖。
    32）安装点火线圈。
