3．正时链单元安装步骤
    1）清洁发动机缸体和缸盖上的发动机前盖密封面。
    2）在图3-103显示的区域（1、2）涂抹一层2mm厚的室温硬化密封剂，如图3-103所示。

    3）安装发动机前盖衬垫。
    4）安装正时链条上导板。
    5）安装两个上部正时链条导板螺栓，并紧固至8N·m。
    6）将正时链条和曲轴链轮作为一个单元一起安装。
    7）安装正时链条张紧器蹄。
    8）安装正日创涟张紧蹄螺栓，并紧固至20N·m。
    9）安装正时链条右侧导板。
    10）安装正时链条右侧导板螺栓，并拧紧至8N·m。
    11）朝正时链条张紧器的方向推动正时链条，并拆下EN-955销钉。
    12）调节凸轮轴正时链条。
    13）安装发动机前盖。
    4．发动机正时调整
    1）拆下点火线圈。
    2）拆下凸轮轴盖。
    3）拆下凸轮轴位置执行器电磁阀。
    4）拆下右前轮罩衬板。

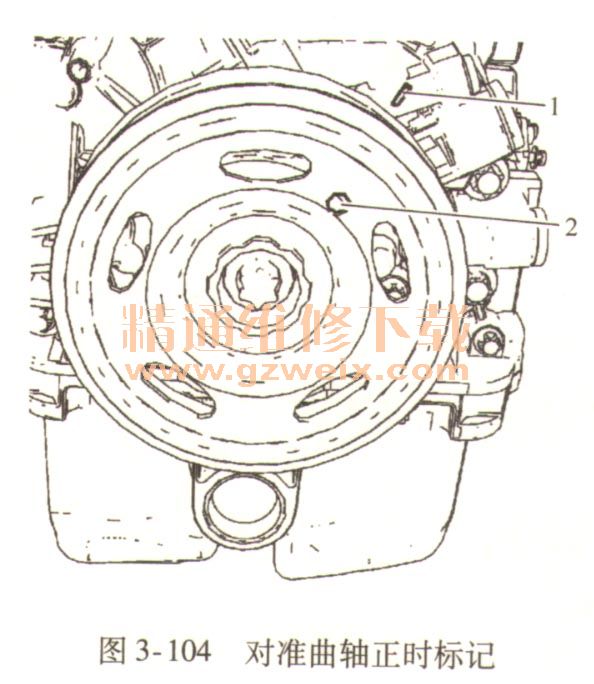

    5）顺时针转动发动机，直到曲轴扭转减振器中的孔2和发动机前盖上的标记1对准，如图3-104所示。

    6）拆下曲轴轴承盖垫板孔塞2和密封圈1、如图3-105所示。

    提示：为了确保曲轴上止点（TDC）的对准，固定销应能轻易穿过曲轴垫板中的孔，并进人到曲轴中。固定销的卡滞可能会影响正确的发动机正时。

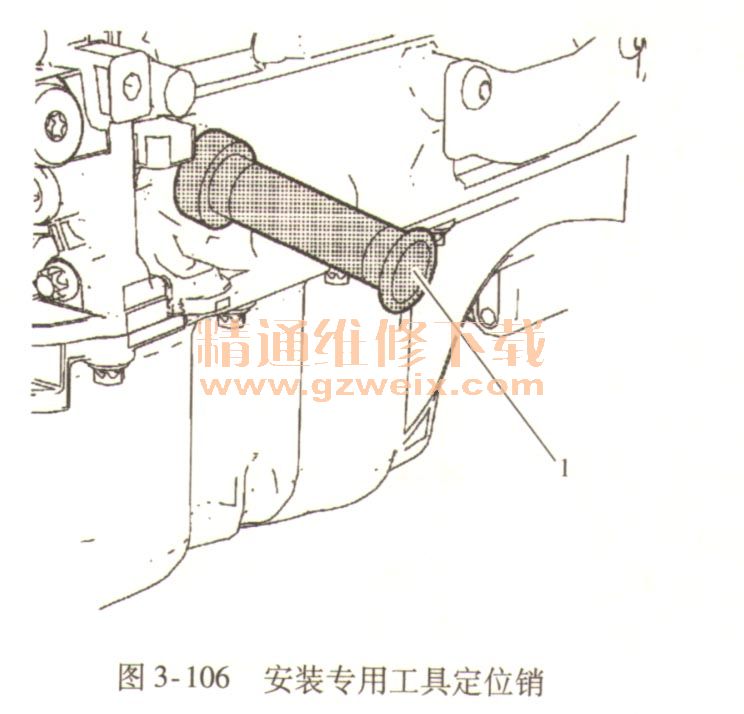

    7）安装EN-952定位销1，将曲轴固定在上止点位置，如图3-106所示。

    8）用扳手1固定住进气凸轮轴的六角头，同时松开进气凸轮轴链轮螺栓2，直到凸轮轴位置励磁轮可以自由转动，如图3-107所示。

    9）用扳手固定住排气凸轮轴的六角头，同时松开排气凸轮轴链轮螺栓，直到凸轮轴位置励磁轮可以自由转动。应不费多大的力气就可将固定工具完全安装到两个凸轮轴槽中。
    10）调节凸轮轴，使得能够安装EN-953－A固定工具1，如图3-108所示。

    11）拆下两个正时链条上导板螺栓。
    12）拆下正时链条上导板。以箭头方向推动固定工具，以确保其无间隙地接合。
    13）安装EN-49977-200固定工具2并调整固定工具的齿轮结构，使其与进气凸轮轴链轮齿轮结构1啮合，如图3-109所示。
