2012~2015年宝马MINI COUPE COOPER S(R58)(1.6TN18)发动机正时校对方法
来源:本站整理  作者:佚名  2018-11-18 08:59:57

    通用以下车型:
    2008~2014年MINI COOPER S(R56)(1.6T N18),
    2008~2014年MINI CLUBMAN COOPER S(R55)(1.6TN18),
    2012~2015年MINI ROADSTER COOPER S(R59)(1.6TN18),
    2013~2015年MINI PACEMAN COOPER S(R61)(1.6TN18),
    2011~2015年MINI COUNTRYMAN COOPER S(R60)(1.6TN18)。

     (一)拆卸和安装或更新进气调整装置(N18)
     (1)需要的专用工具:00 9 120、119 550、119 551、119 552、119 590、117 440和119340。为打开进气调整装置和凸轮轴上的中心螺栓,安装专用工具119550。在1缸的点火上止点位置未确定配气相位。配气相位调整的工作步骤已更改。所有柱塞都在90°位置。检查调整装置的锁止件。
     (2)需要的准备工作。
    ①拆下汽缸盖罩。
    ②检查配气相位。
     (3)拆卸和安装方法。

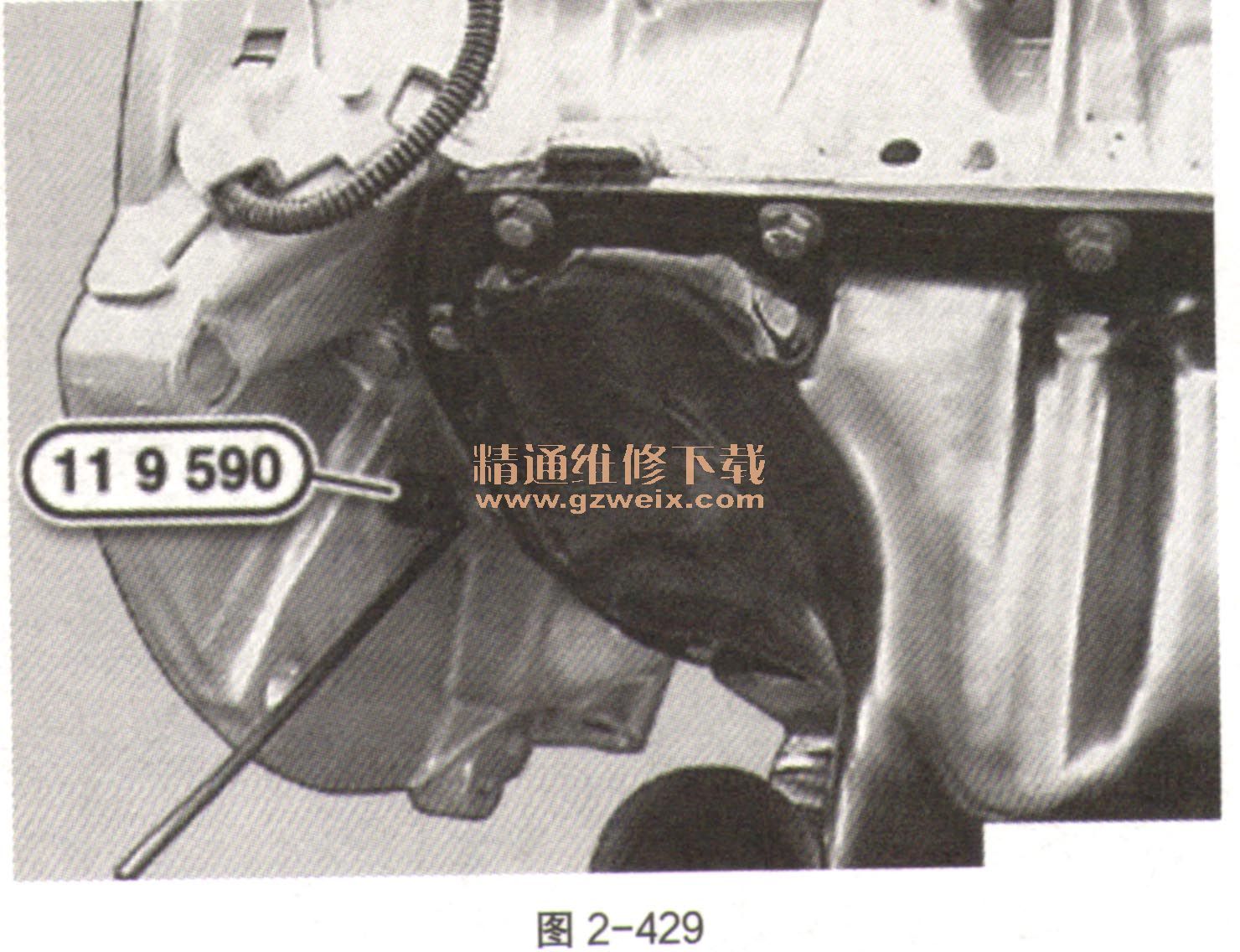

    ①将专用工具119590沿箭头方向推入,如图2-429。通过中心螺栓转动飞轮,直至达到点火上止点位置(第1汽缸)。OT孔可能混淆。

    ②检查Vanos调整装置的连锁情况。沿旋转方向旋转六角段中的凸轮轴。如果凸轮轴与调整装置动力传递连接,则调整装置在原位置已连锁。如果未能与凸轮轴建立牢固的连接,说明调整装置损坏,必须更新。

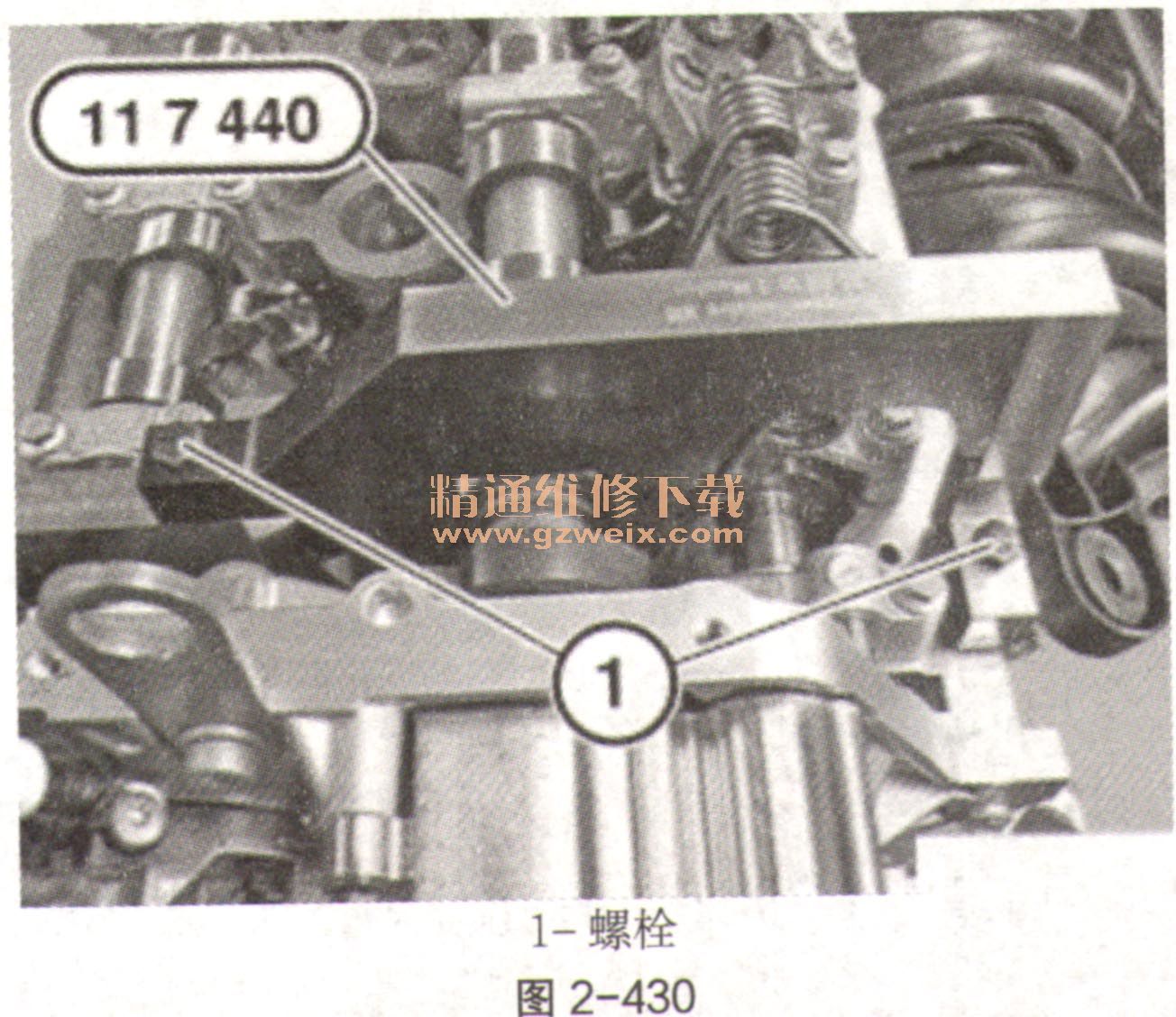

    ③放置专用工具11 7 440到凸轮轴上,并用2个螺栓(如图2-430中1)固定。

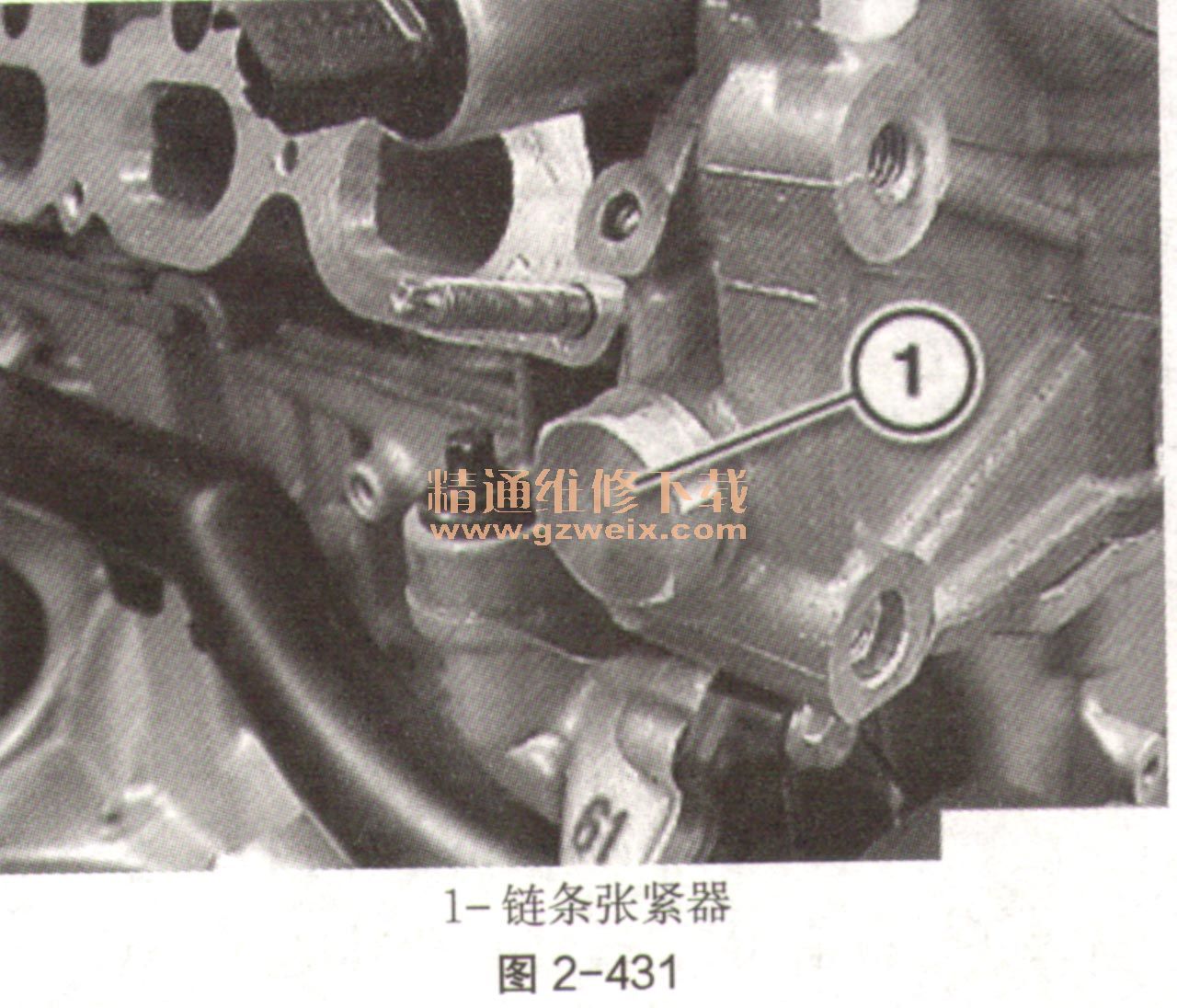

    ④松开链条张紧器(如图2-431中1)(准备好抹布)。

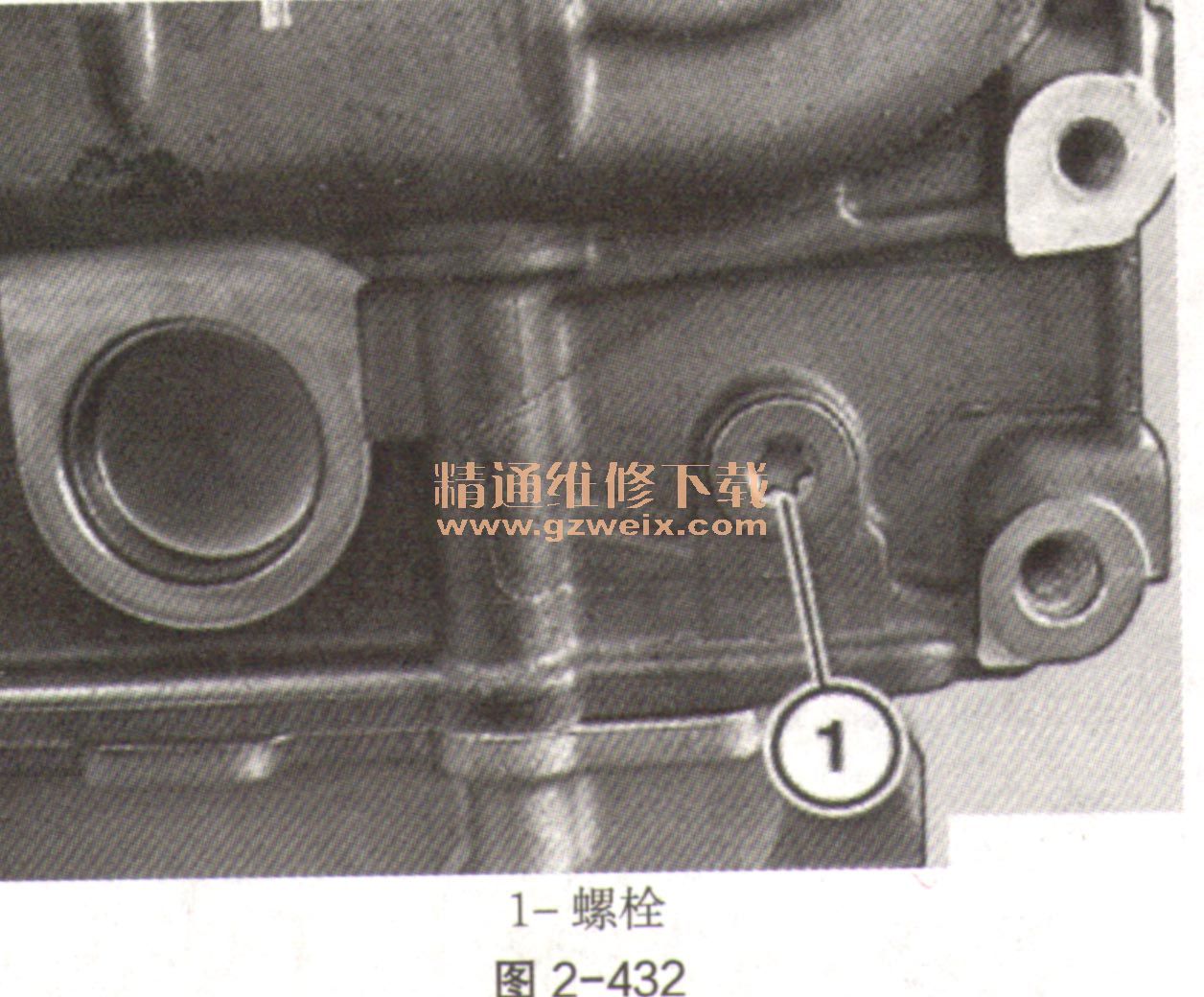

    ⑤松开螺栓(如图2-432中1)。

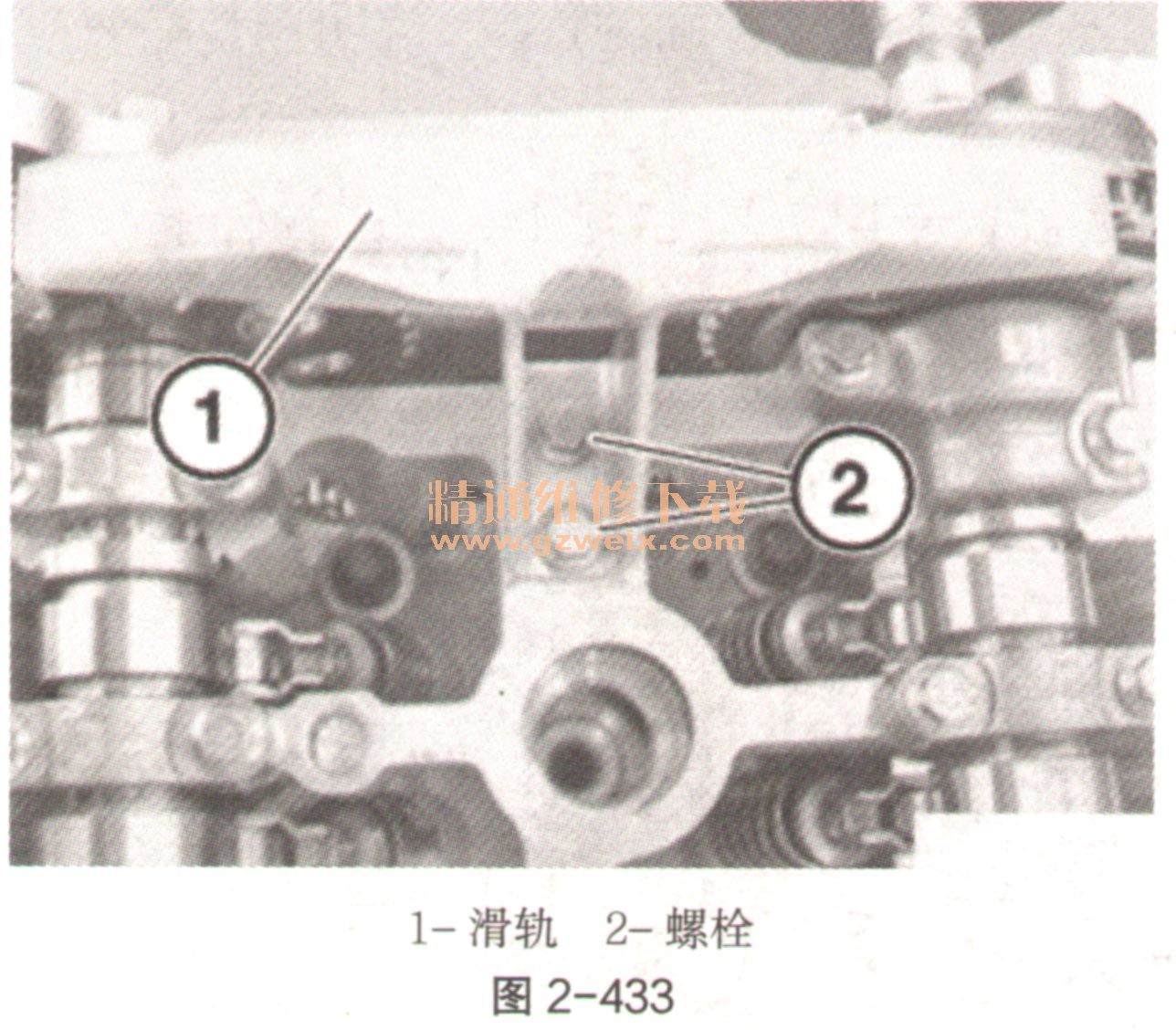

    ⑥松开螺栓(如图2-433中2)。取下滑轨(如图2-433中1)。

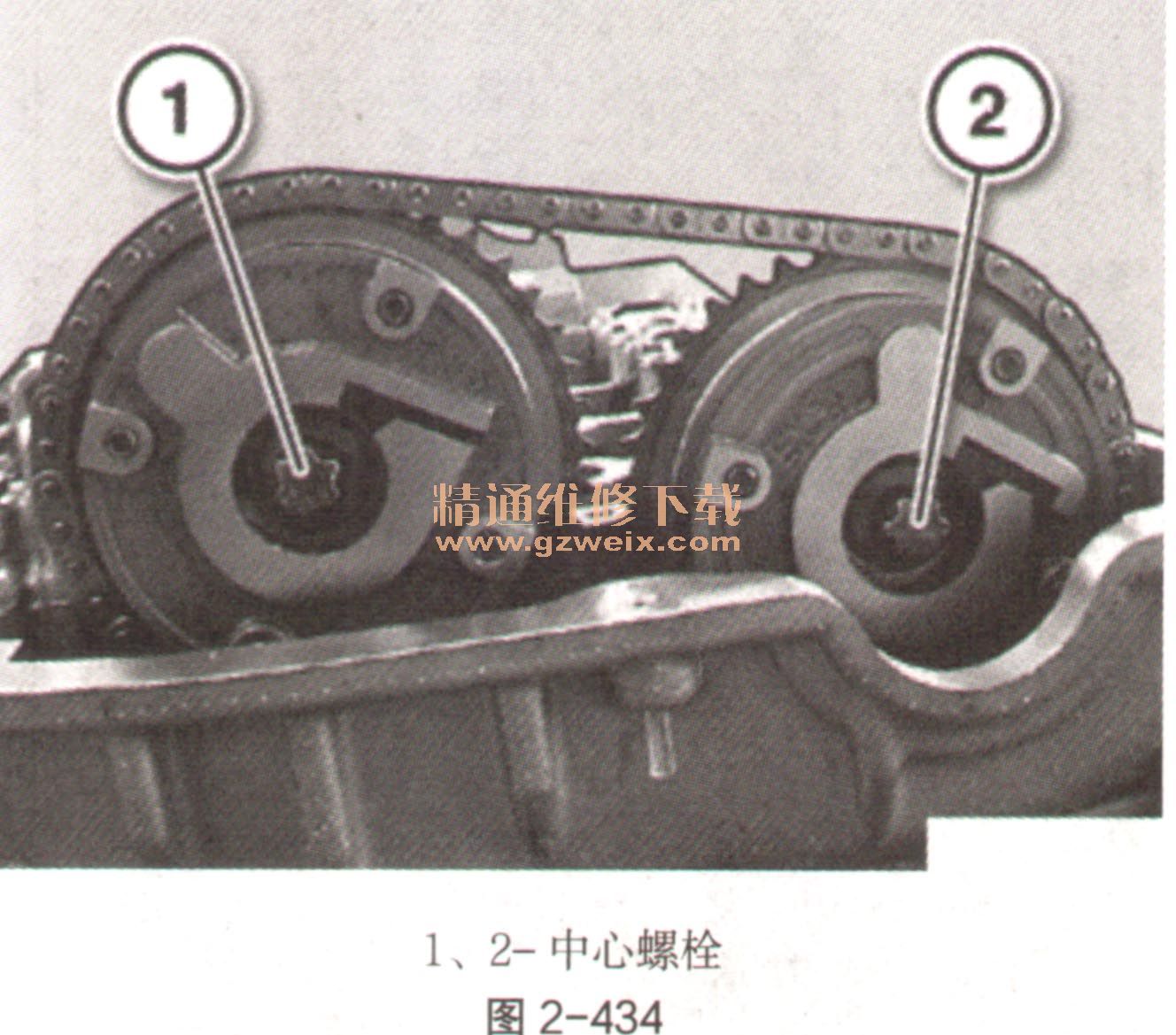

    ⑦中心螺栓(如图2-434中1和2)只能用专用工具11 7 440松开和固定。松开中心螺栓(如图2-434中1和2)。拆下正时链的VANOS调整装置。

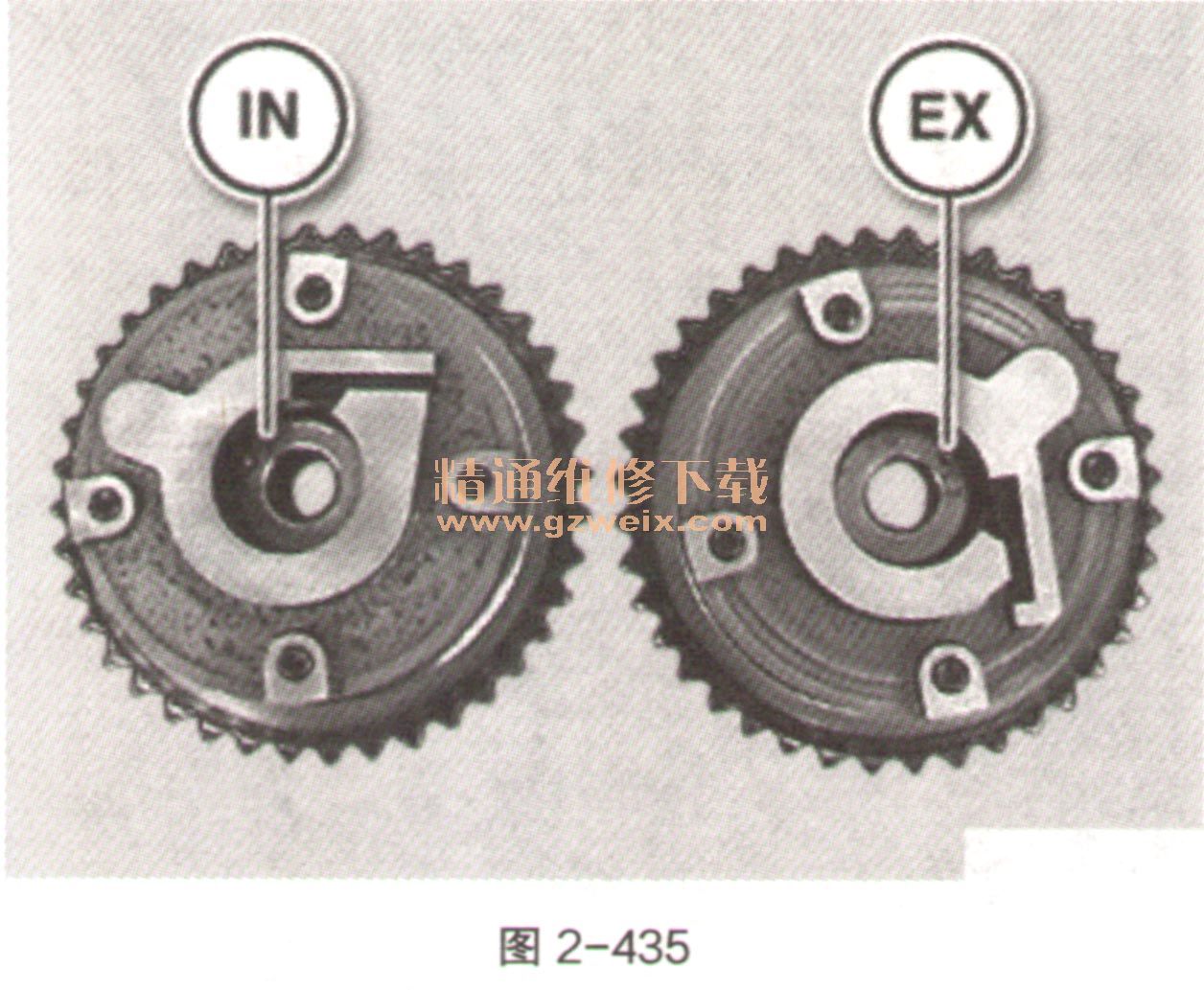

    ⑧进气和排气调整装置是不同的。进气凸轮轴的VANOS标有IN,排气凸轮轴的VANOS标有EX,如图2-435。

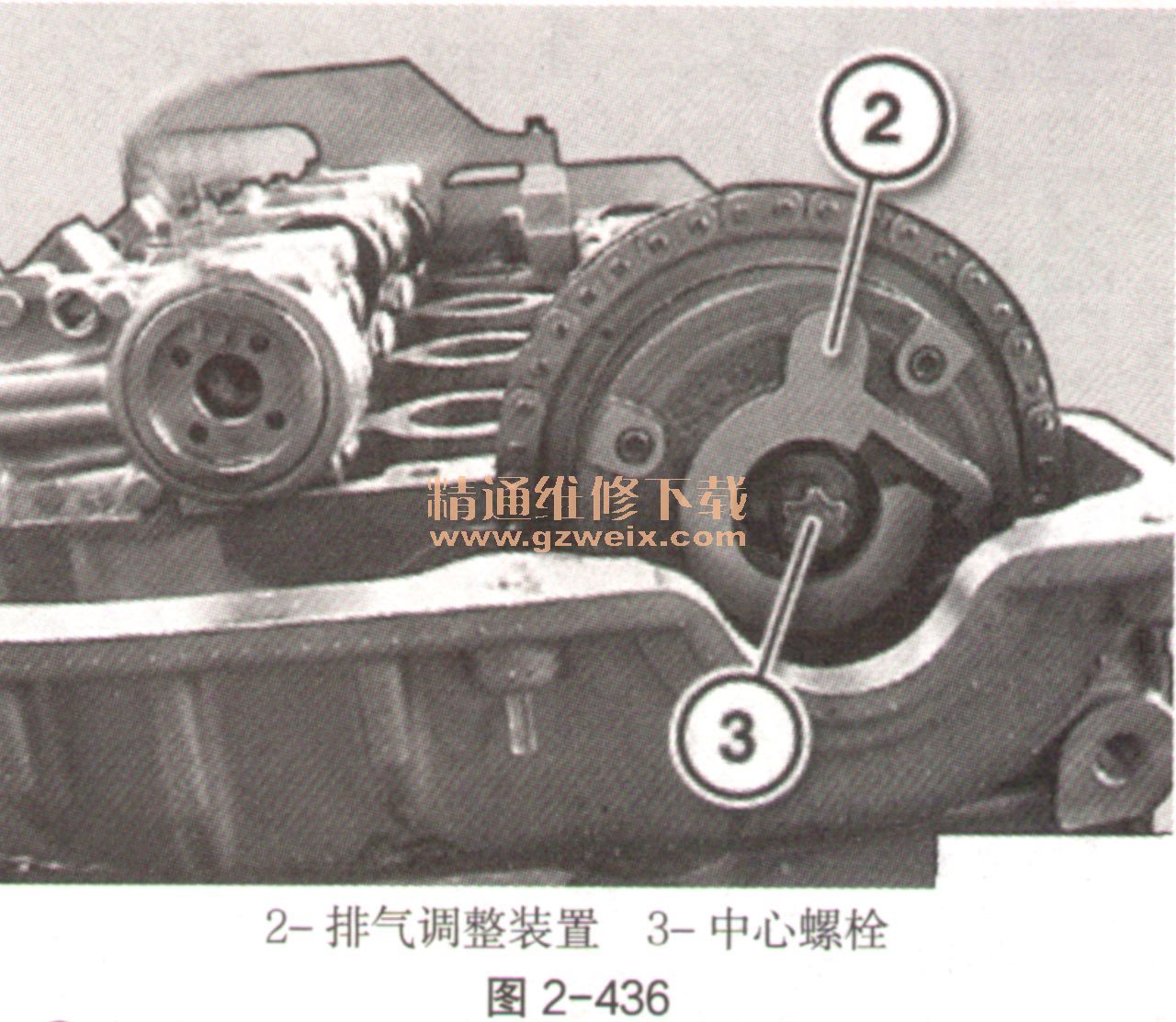

    ⑨定位排气凸轮轴的排气调整装置(如图2-436中2)。调整装置的安装位置可以任意选择。旋入中心螺栓(如图2-436中3),然后将其再次松开约90°。

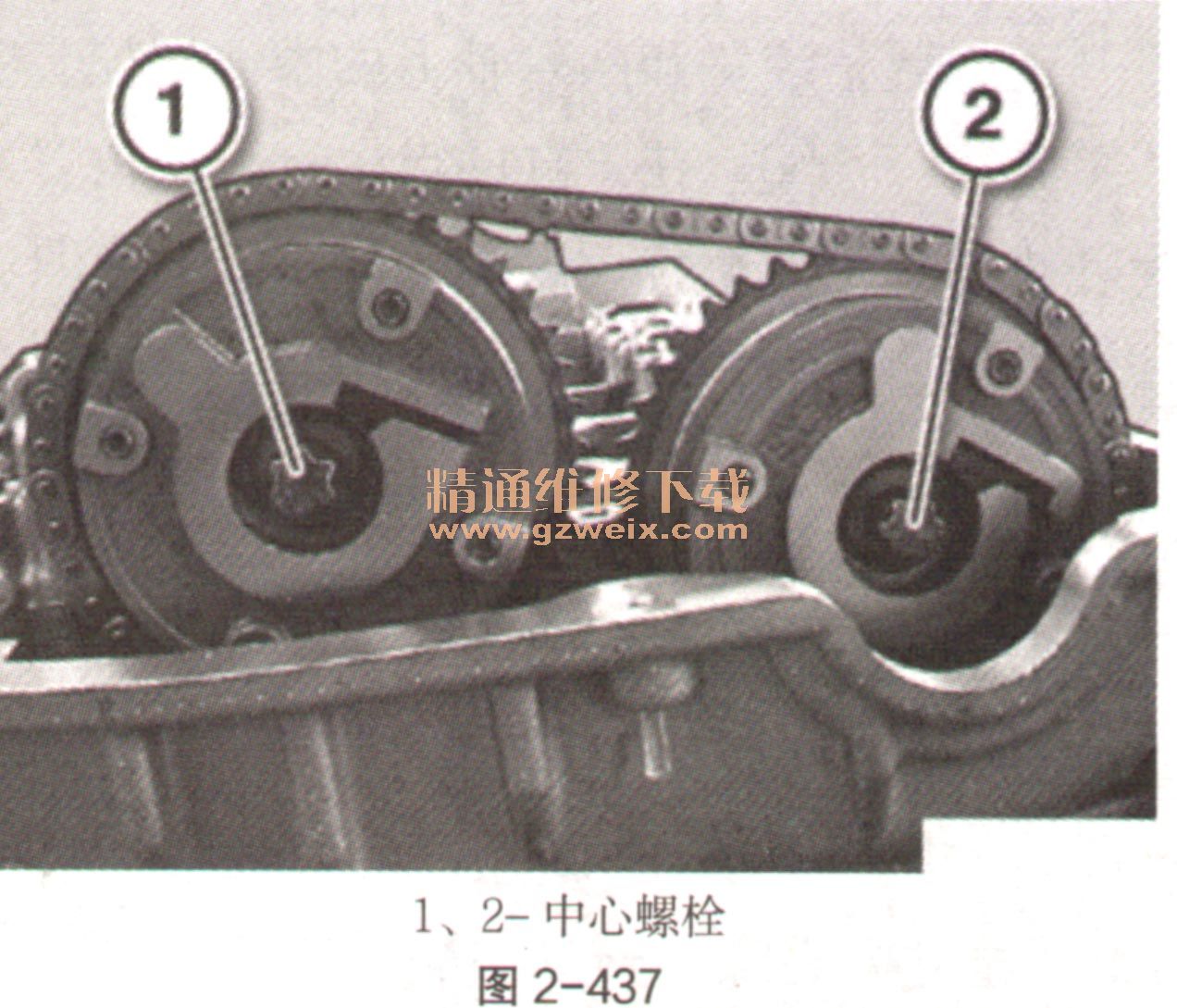

    ⑩定位进气调整装置的进气凸轮轴。调整装置的安装位置可以任意选择。旋入中心螺栓(如图2-437中1),然后将其再次松开约90°。

[1] [2] [3] [4] [5] [6]  下一页
