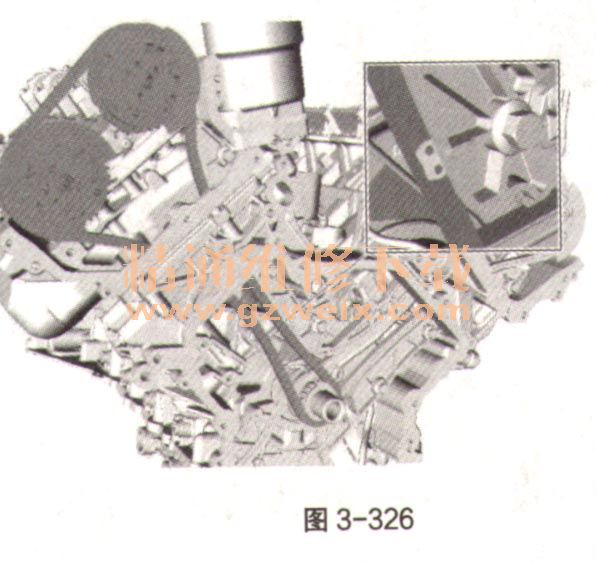

13确保所有正时链条的对齐标记都处在如图3-326的位置。

14安装如图3-327部件。扭矩：25N·m。

    15确保张紧器活塞完全伸出。然后在安装前压下并使用手雷形销钉锁定张紧器活塞，未能遵守此说明可能会损坏发动机，如图3-328。

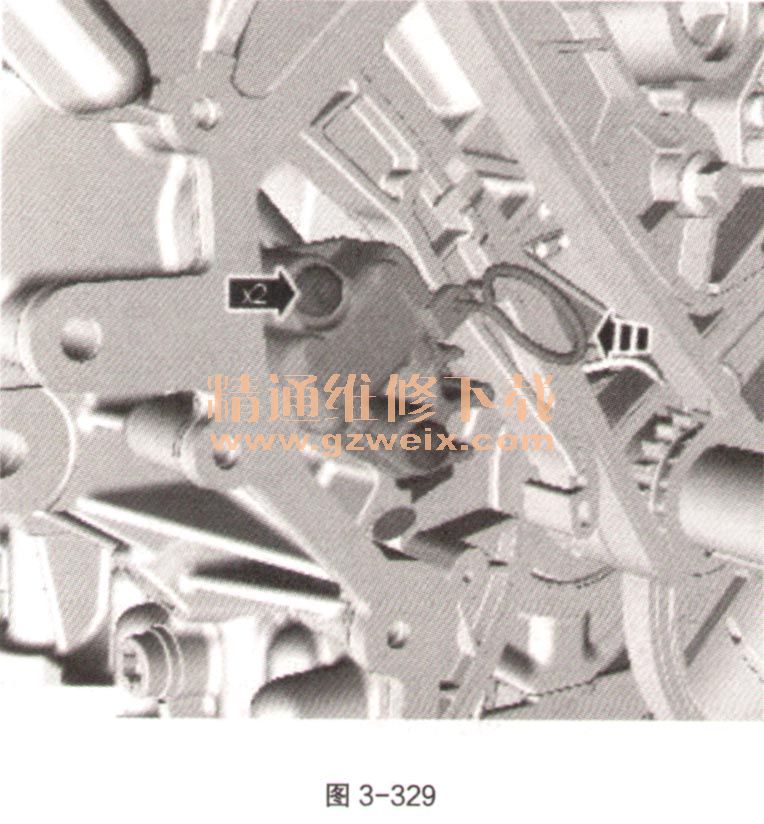

    16在此阶段切勿松开正时链条张紧器锁定销，如图3-329。扭矩：10N·m。

17拆下如图3-330部件。

    18切勿使用机械力。确保张紧器完全展开。

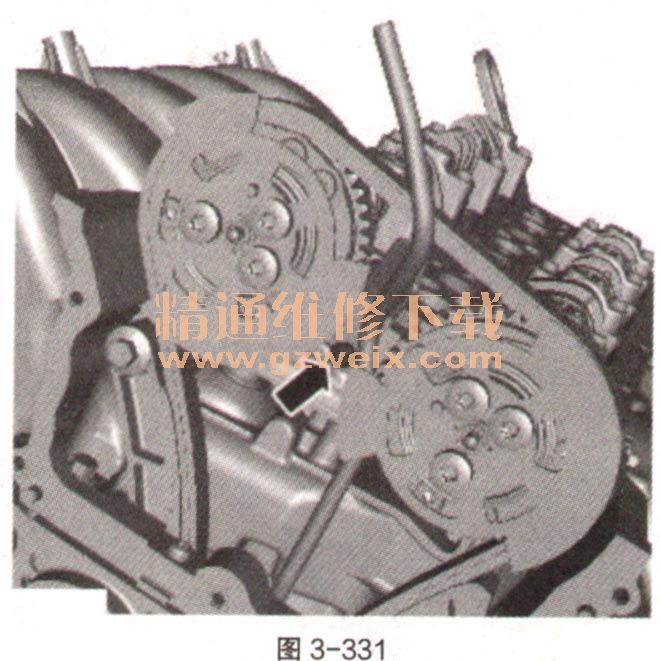

    19松开机油吸入管并将其放在一边，如图3-331。

    20安装专用工具，如图3-332。专用工具：303-1482。

    21向专用工具端部施加扭矩。确保按图3-333将扭矩扳手与专用工具对齐。把扭矩扳手安装到专用工具上。扭矩：35N·m。

    22在拧紧可变气门正时螺栓时确保拧紧扳手不移动，如图3-334。确保首先拧紧排气可变气门正时装置螺栓。扭矩：32N·m。专用工具：303-1482。

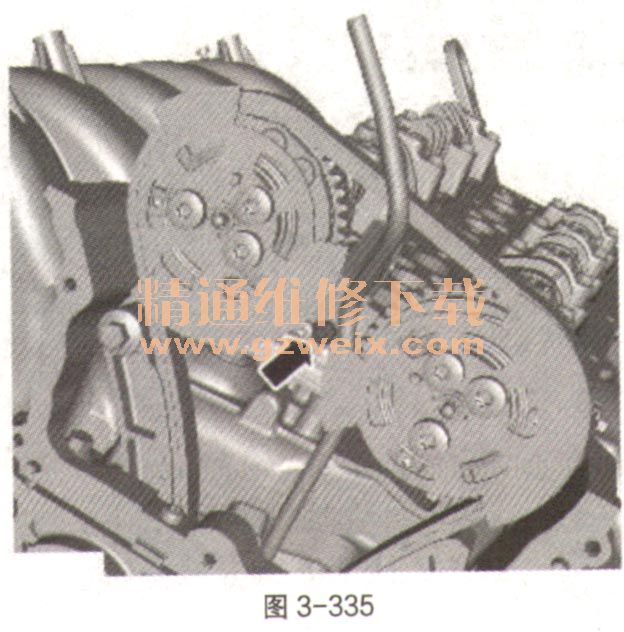

23安装棚由吸入管，如图3-335。扛珍巨：10N·m。
