④如果位置不在如图3-317的位置，小心旋转凸轮轴。

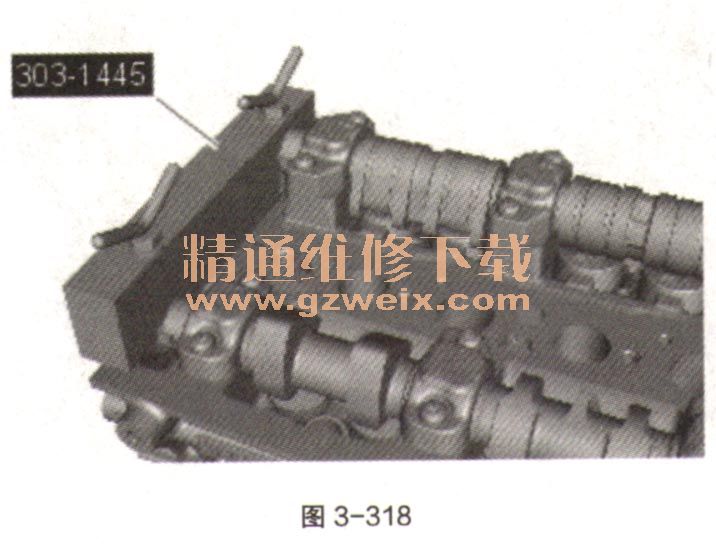

⑤将专用工具303-1445安装到凸轮轴的后部，确保键槽正确定位到每个凸轮轴的每个槽中，如图3-318。
⑥切勿过度旋转凸轮轴。用手指拧紧蝶形螺母。未能遵守这一指令可能造成元件损坏。使用合适的工具，小心顺时针滚动凸轮轴，然后逆时针滚动。旋转专用工具锁定螺母，直至凸轮轴中没有移动空间为止，如图3-319。重复步骤③～⑥，安装其他汽缸盖上的凸轮轴。

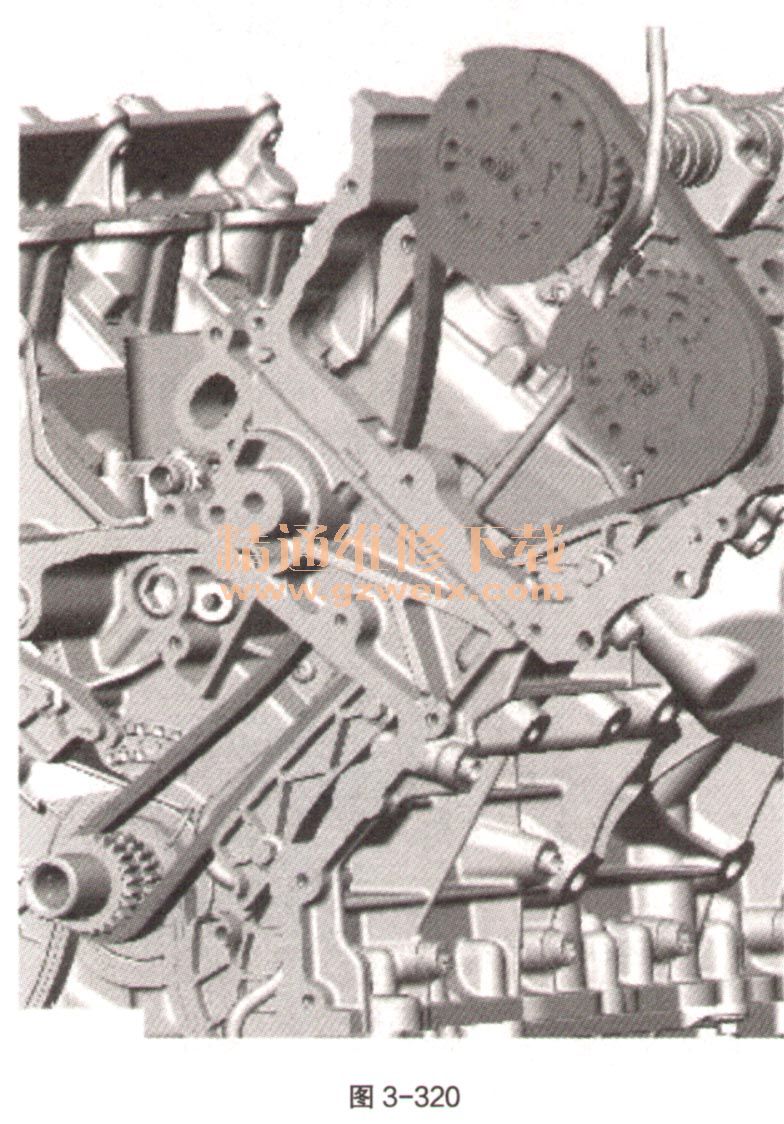

⑦不要让凸轮轴旋转。如果可变气门正时（VVT）装置受到震动或跌落，则必须更换可变气门正时装置，如图3-320。现阶段不要拧紧。与可变气门正时（VVT）装置一起安装正时链条。
⑧确保所有正时链条的对齐标记都处在如图3-321的位置。

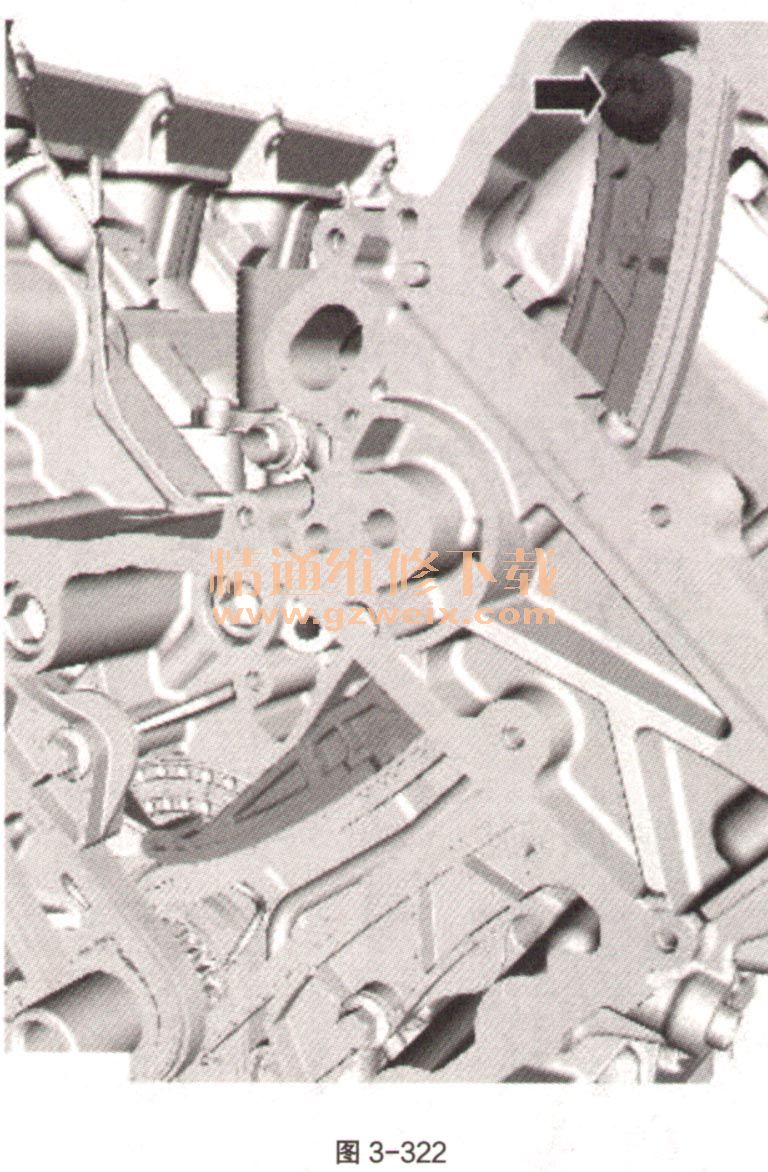

⑨安装如图3-322部件。扭矩：25N·m。
⑩确保张紧器活塞完全伸出。然后在安装前压下并使用手雷形销钉锁定张紧器活塞，未能遵守此说明可能会损坏发动机，如图3-323。
11在此阶段切勿松开正时链条张紧器锁定销，如图3-324。扭矩：10N·m。

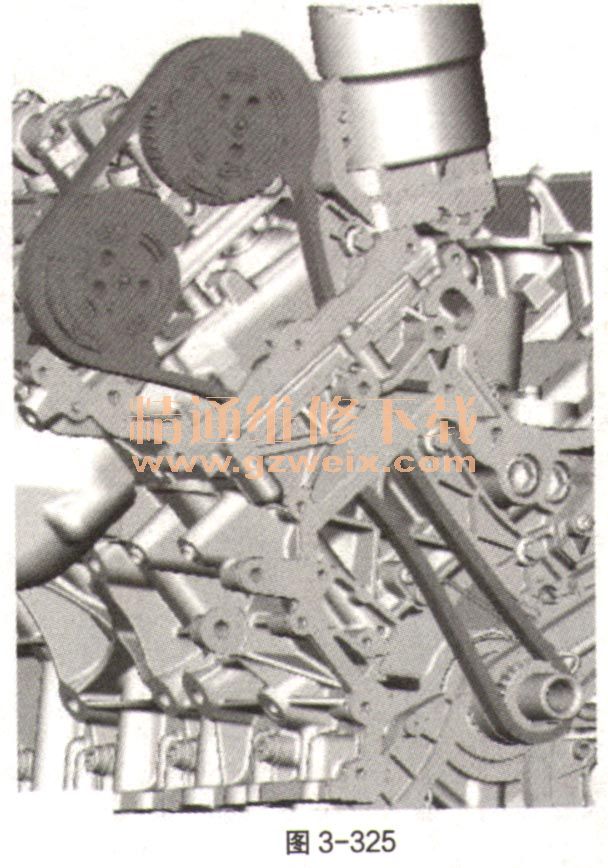

12不要让凸轮轴旋转。如果可变气门正时（VVT）装置受到震动或跌落，则必须更换可变气门正时装置，如图3-325。现阶段不要拧紧。与可变气门正时装置一起安装正时链条。
