（二）更换两条正时链
   （1）需要的专用工具：2357904和114120。
   （2）需要的准备工作。
    ①拆下发动机及变速器。
    ②拆下变速器。
    ③将发动机装到装配架上。
    ④拆下飞轮。
    ⑤拆卸汽缸盖。
    ⑥拆卸机油泵。
    ⑦拆下后部正时齿轮箱盖。
     （3）拆卸。
    ①拆下油泵驱动链条（如图2-322中1）。

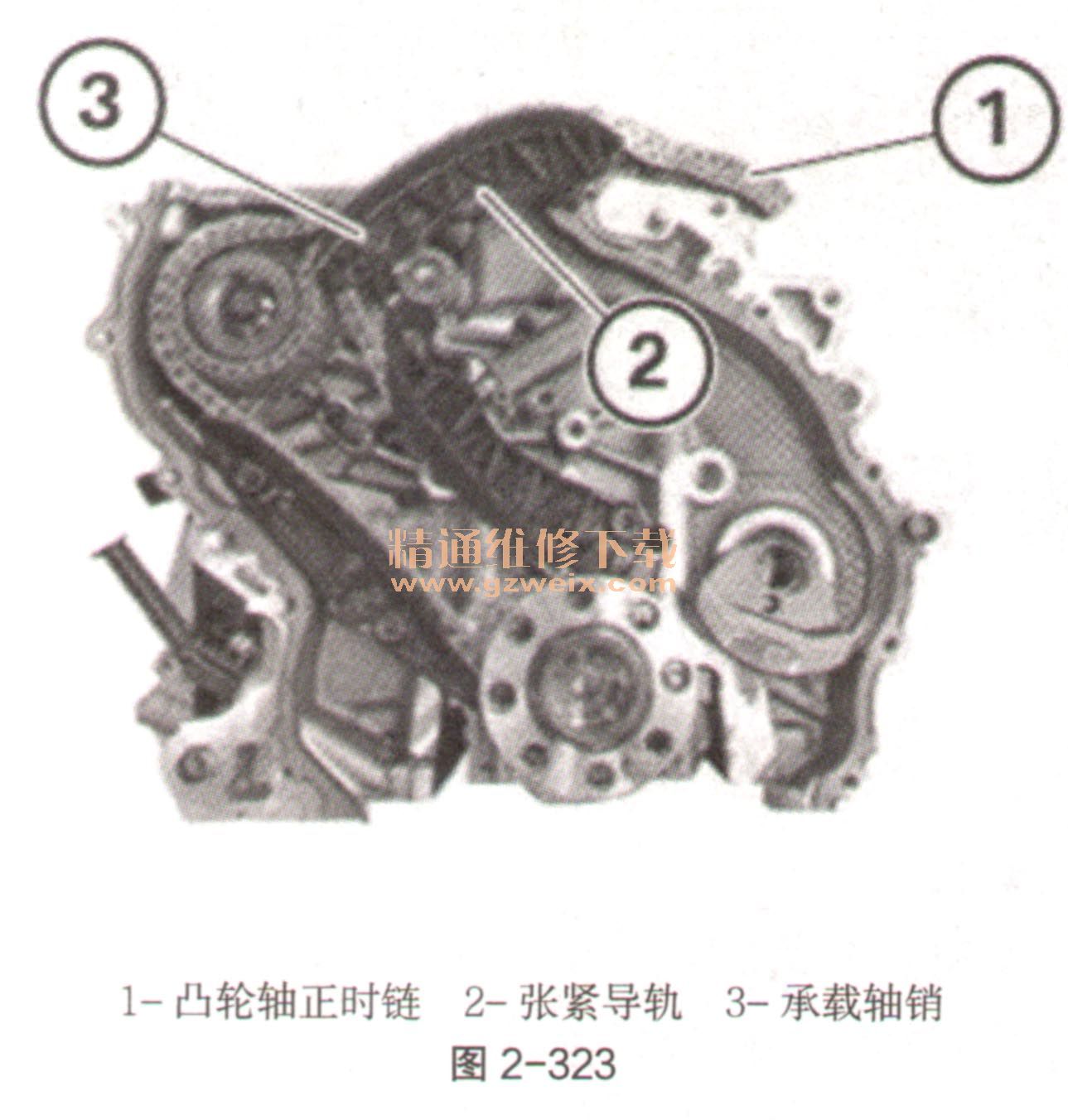

    ②取下凸轮轴正时链（如图2-323中1）。取下承载轴销（如图2-323中3）的张紧导轨（如图2-323中2）。承载轴销（如图2-323中3）一定不要拆下。

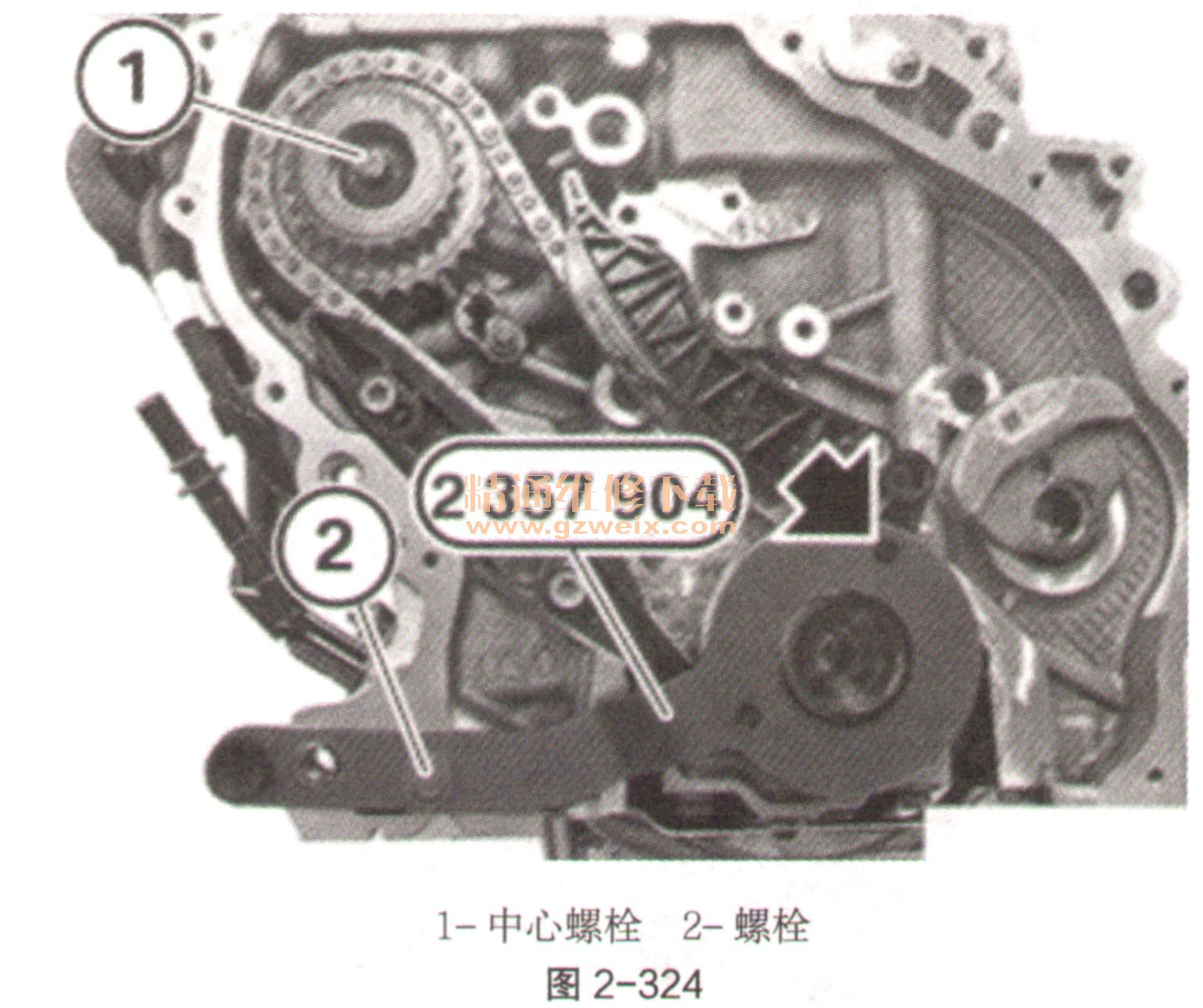

    ③松开链轮的中心螺栓（如图2-324中1）时，必须固定曲轴。用导向销定位曲轴（如图2-324中箭
头）。用螺栓（如图2-324中2）将专用工具2 357 904定位在曲轴箱上。松开链轮的中心螺栓（如图2-324中1）。

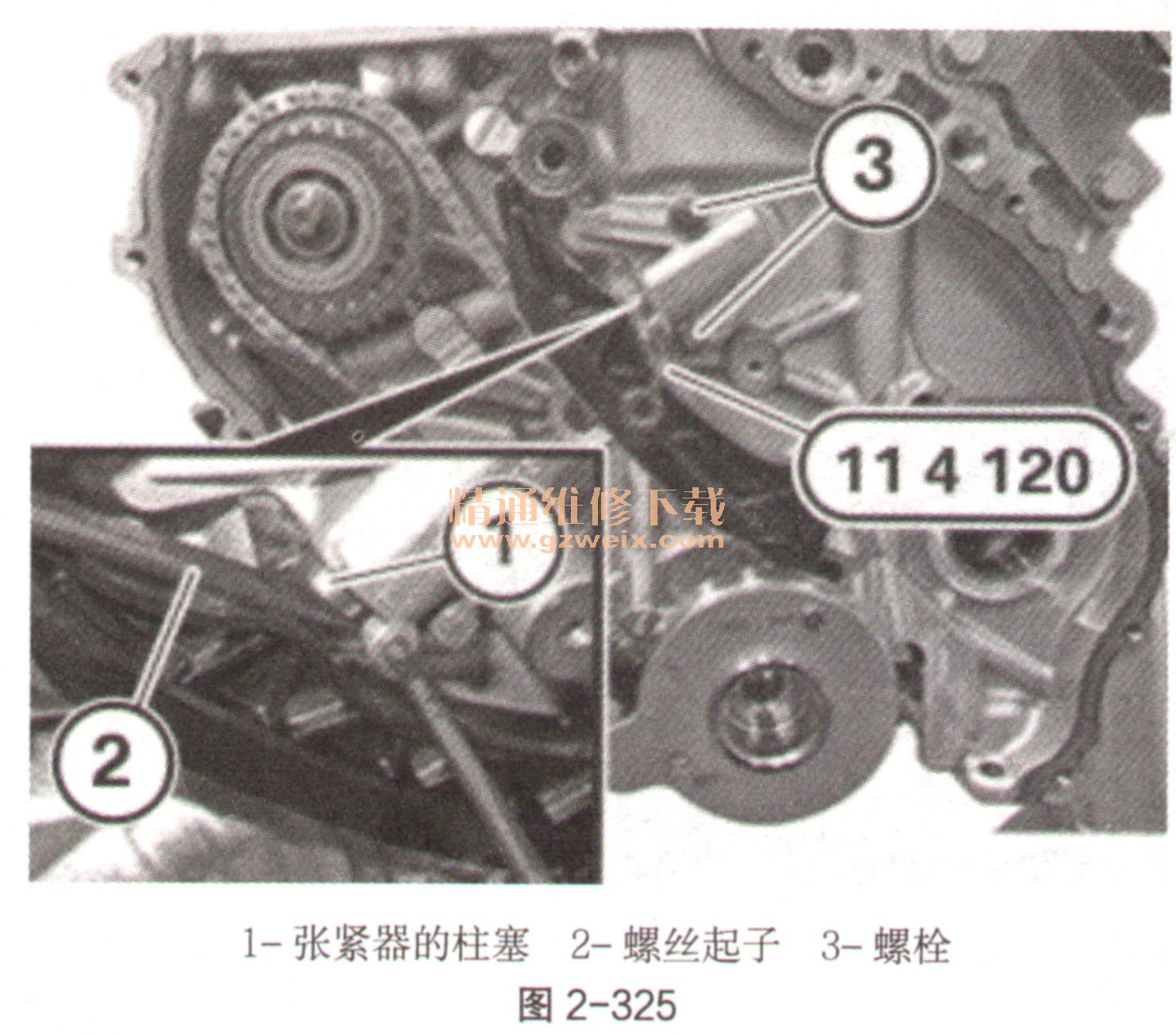

    ④用螺丝起子（如图2-325中2）将链条张紧器的柱塞（如图2-325中1）压入至极限位置，并用专用工具114120固定。松开螺栓（如图2-325中3）。拆下链条张紧器。

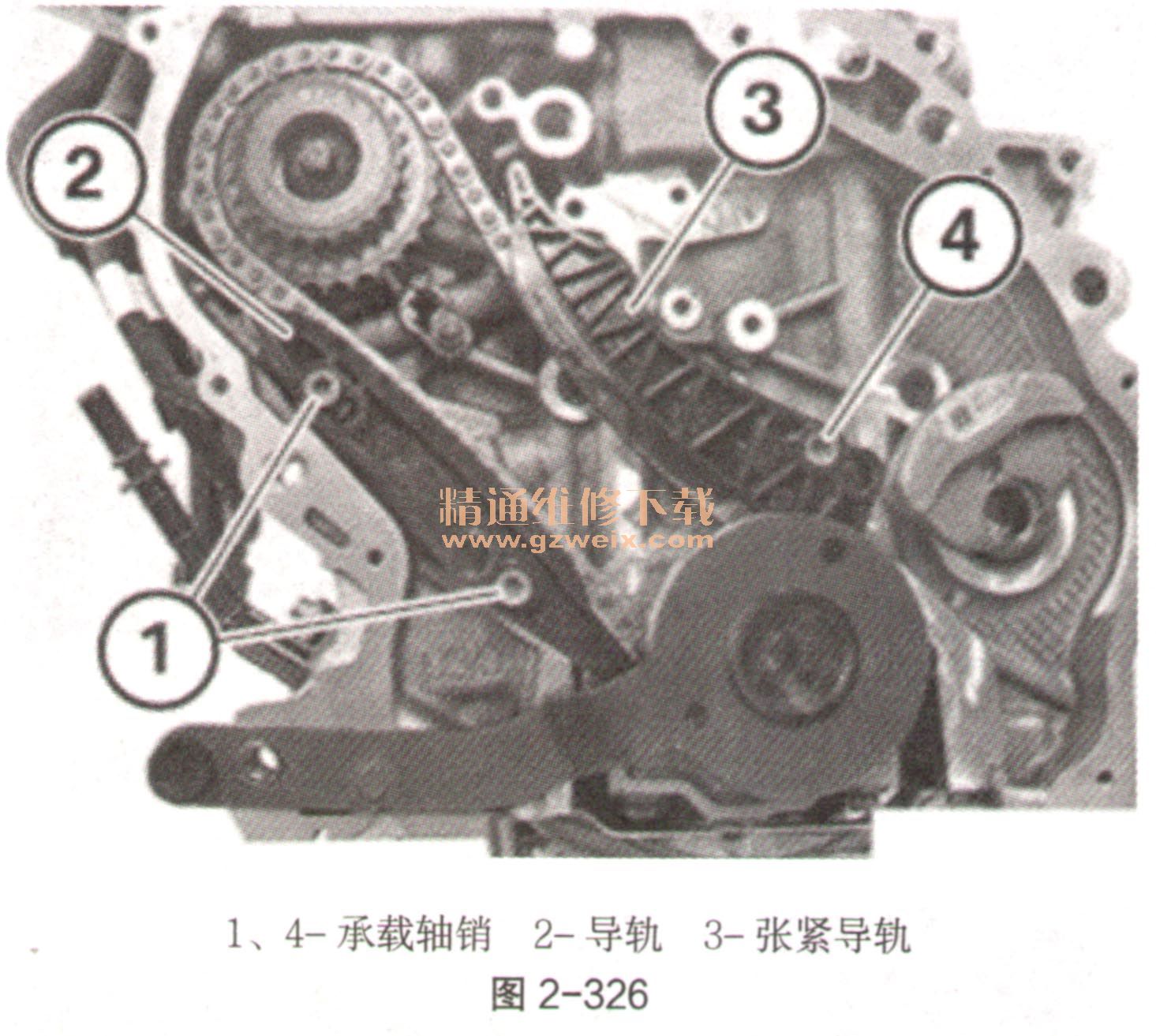

    ⑤松开2个承载轴销（如图2-326中1）。拆出导轨（如图2-326中2）。松开承载轴销（如图2-326中4）。拆下张紧导轨（如图2-326中3）。

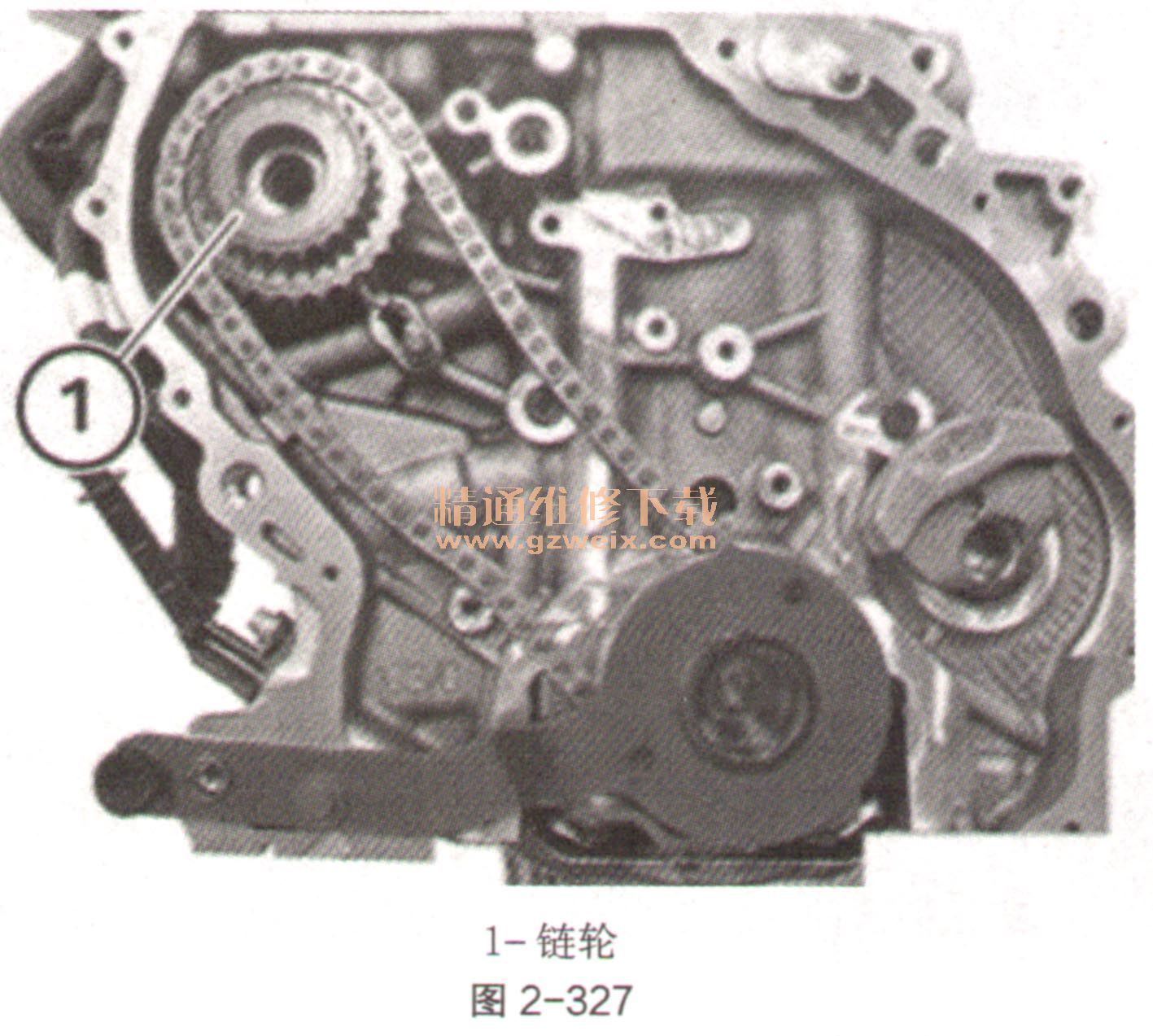

    ⑥取下螺栓和链轮（如图2-327中1）。

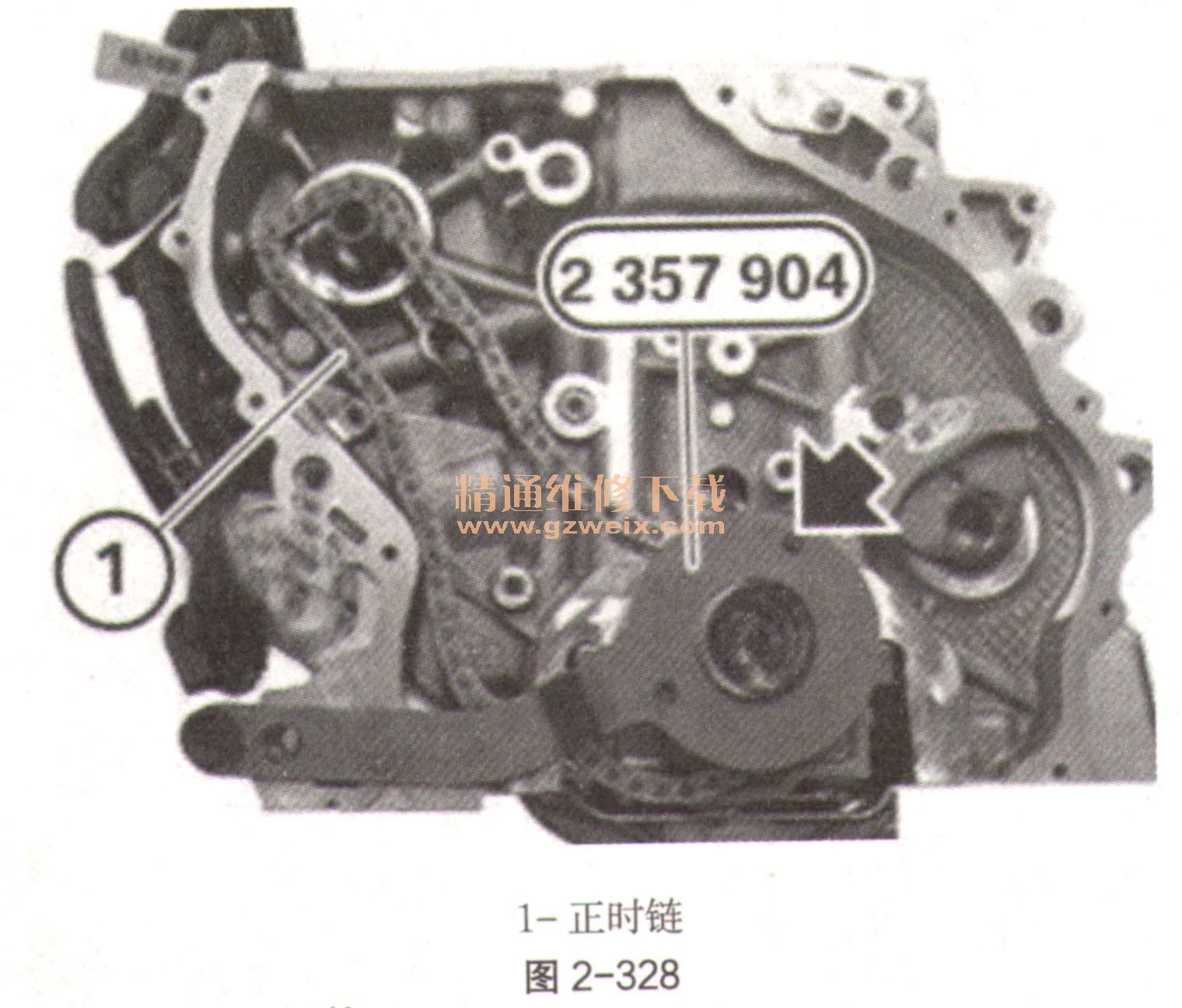

    ⑦拆下专用工具2357904。拆卸正时链（如图2-328中1）。

   （4）安装。
    ①安放正时链（如图2-329中1）。用专用工具2357904定位曲轴。用螺栓（如图2-329中2）将专用工具2357904固定在曲轴箱上。

    ②清洁承载轴销的所有螺纹（如有必要，使用螺丝攻）。更换承载轴销。安装链轮并拧紧螺栓。定位导轨（如图2-330中2）旋入两个承载轴销（如图2-330中1）。定位张紧导轨（如图2-330中3）旋入承载轴销（如图2-330中4）。
