17．拆卸凸轮轴。

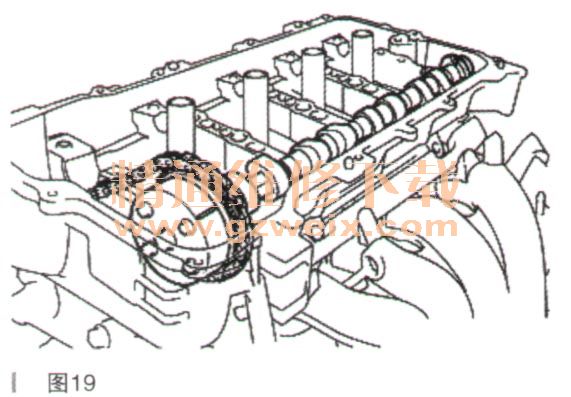

      （1）抬升链条分总成并从凸轮轴壳分总成上拆下凸轮轴，如图19所示。

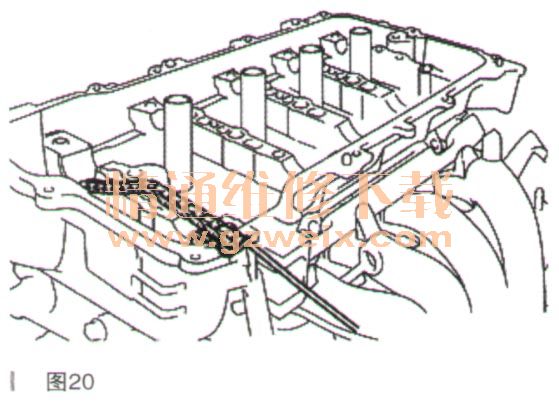

      （2）使用细绳或类似物品悬挂链条分总成，如图20所示。

    18．拆卸凸轮轴正时齿轮总成
      （1）将凸轮轴的六角部分固定在软面台钳内。

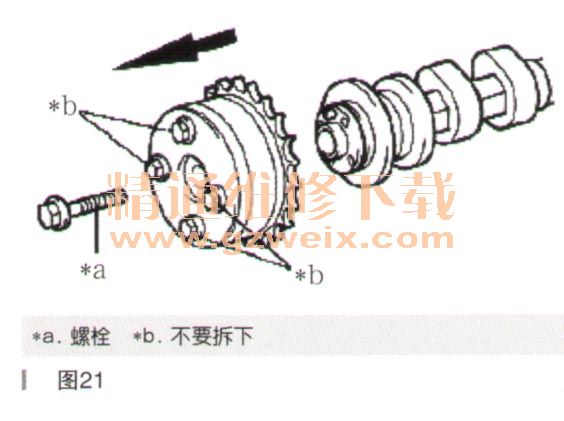

      （2）拆下螺栓和凸轮轴正时齿轮总成，如图21所示。

    注意：拆下凸轮轴正时齿轮总成前，确保锁销已松开。
    不要拆下其他4个螺栓。
    从凸轮轴上拆下凸轮轴正时齿轮总成时，使其保持水平。
    如果要重新使用凸轮轴正时齿轮总成，则务必在锁销松开的情况下使用。
    19．拆卸1号凸轮轴轴承。

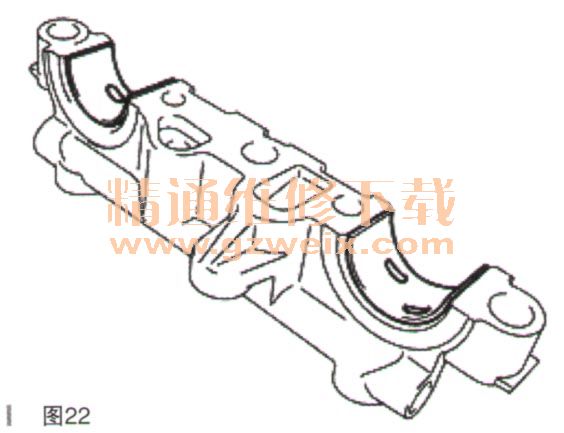

    从凸轮轴轴承盖上拆下2个1号凸轮轴轴承，如图22所示。

    注意：按正确的顺序摆放拆下的零件。
    20．拆卸2号凸轮轴轴承。

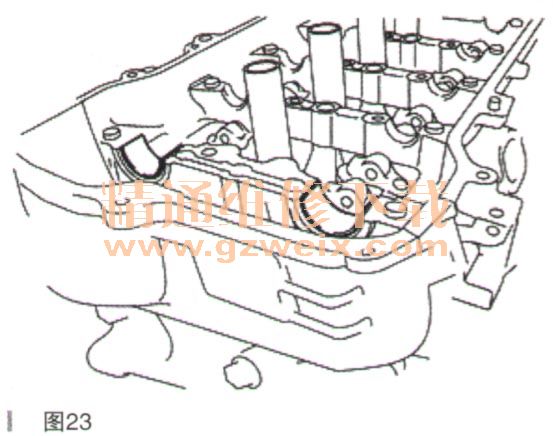

    从凸轮轴壳分总成上拆下2个2号凸轮轴轴承，如图23所示。

    注意：按正确的顺序摆放拆下的零件。
