14．检查凸轮轴正时齿轮总成。
      （1）检杳凸轮轴正时齿轮总成的锁止情况。
    检查并确认凸轮轴正时齿轮总成锁止。
    如果凸轮轴正时齿轮总成未按规定工作，则将其更换。
      （2）检查凸轮轴正时齿轮总成的工作情况。
    提示：如果凸轮轴正时齿轮总成未按规定工作，则将其更换。

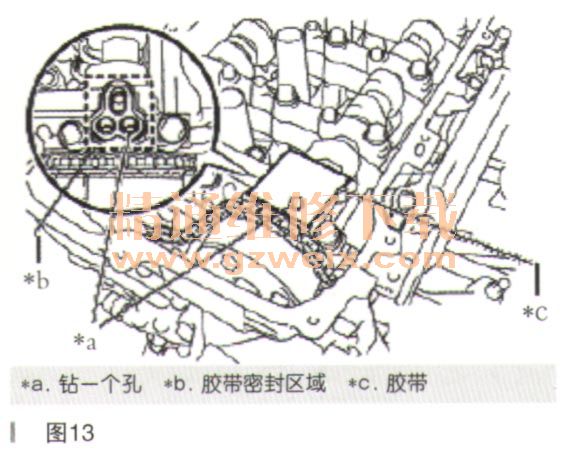

    ①如图13所示，清洁凸轮轴轴承盖内的进气侧VVT油孔后，用胶带或同等工具完全密封油孔以防止空气泄漏。

    注意：确保完全密封油孔，因为由于密封不足而导致的漏气将影响锁销松开。
    ②在覆盖油孔的胶带上钻一个孔。

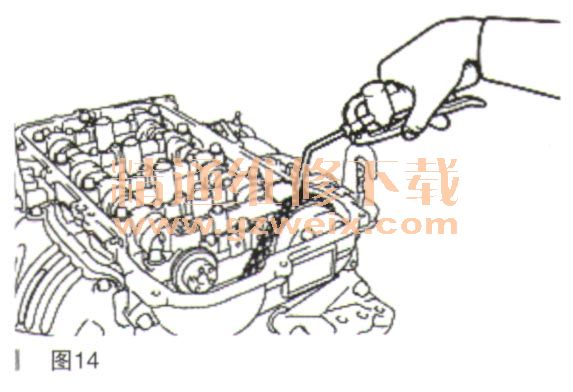

    ③向钻出的孔施加约150kP。的空气压力，以松开锁销，如图14所示。

    注意：如果空气泄漏，则重新粘贴胶带。
    施加空气压力时用布盖住油孔以防止机油喷出。
    ④用力将凸轮轴正时齿轮总成朝提前方向（逆时针）转动。
    提示：凭借施加的空气压力，可能无须手动辅助即可使凸轮轴正时齿轮总成朝提前方向转动。

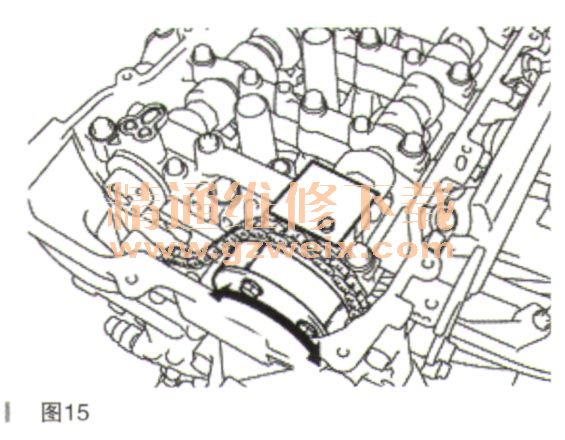

    ⑤在可移动范围（20.5°～22.5°）内转动凸轮轴正时齿轮总成2或3次，不要将其转到最大延迟位置。检查并确认凸轮轴正时齿轮总成转动平稳，如图15所示。

    注意：不要锁止凸轮轴正时齿轮总成。
    如果凸轮轴正时齿轮总成锁止，则再次松开锁销。
    ⑥从凸轮轴轴承盖上拆下胶带。
    15．拆卸凸轮轴轴承盖。

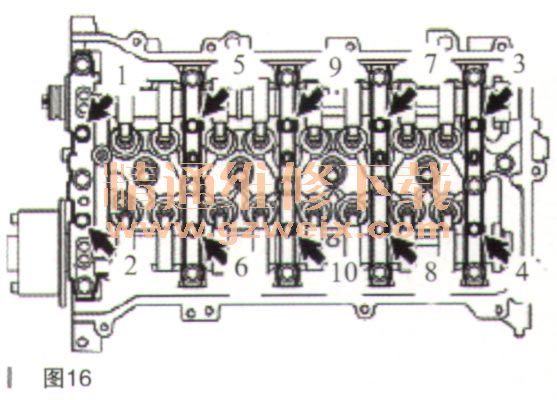

      （1）按如图16所示顺序，均匀地拧松并拆下10个螺栓。

    注意：在该步骤中不要拧松其他15个轴承盖螺栓。
    提示：按正确的顺序摆放拆下的零件。

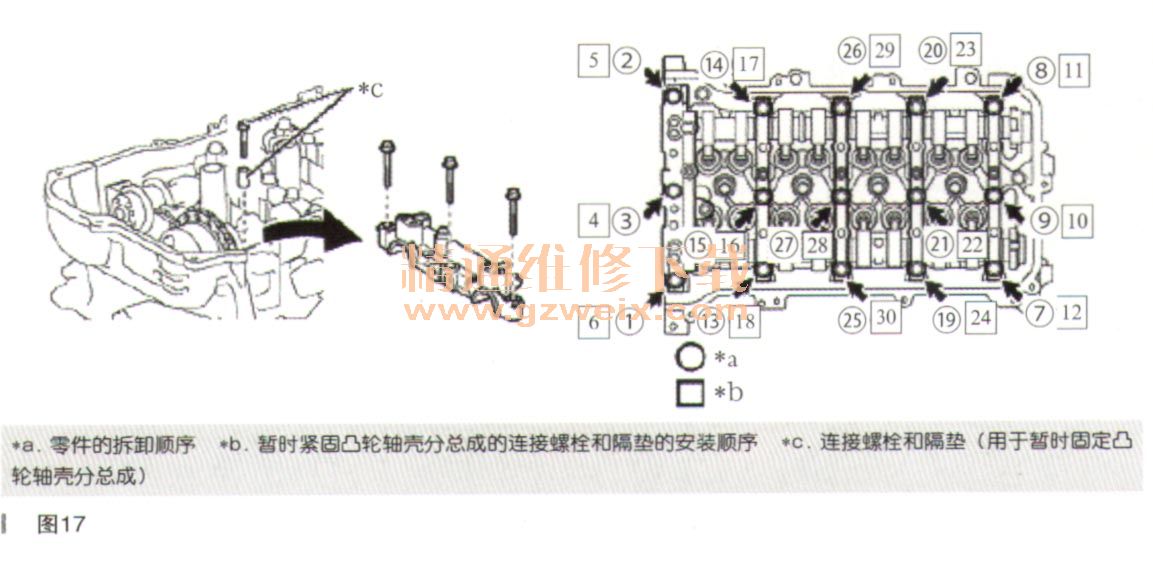

      （2）按如图17所示顺序，拆下螺栓和凸轮轴轴承盖。拆下凸轮轴轴承盖后，立即按图中所示顺序安装连接螺栓和隔垫。扭矩：27N·m。

    注意：如果一次拧松所有螺栓，则一可能剥离凸轮轴壳分总成和汽缸盖分总成上的FIPG，从而导致漏油。因此，确保一次将连接螺栓和隔垫安装到一个凸轮轴轴承盖上。
    提示：安装连接螺栓和隔垫时，不要安装凸轮轴轴承盖。
    按正确的顺序摆放拆下的零件。
    用上暂时固定凸轮轴壳分总成连接螺栓的零件号：91551-G0875（15个螺栓）。
    用于暂时固定凸轮轴壳分总成隔垫的零件号：90387-12048（15个隔垫）。
    16．拆卸2号凸轮轴

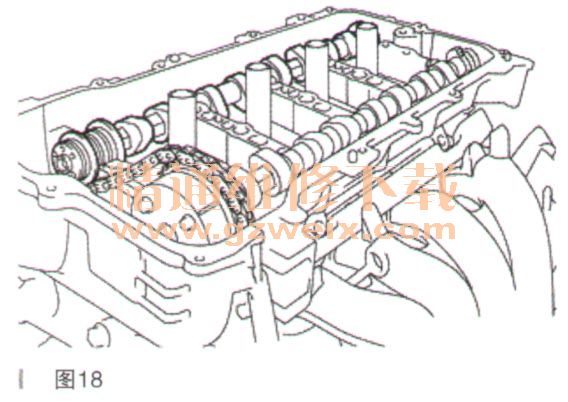

    从凸轮轴壳分总成上拆下2号凸轮轴，如图18所示。
