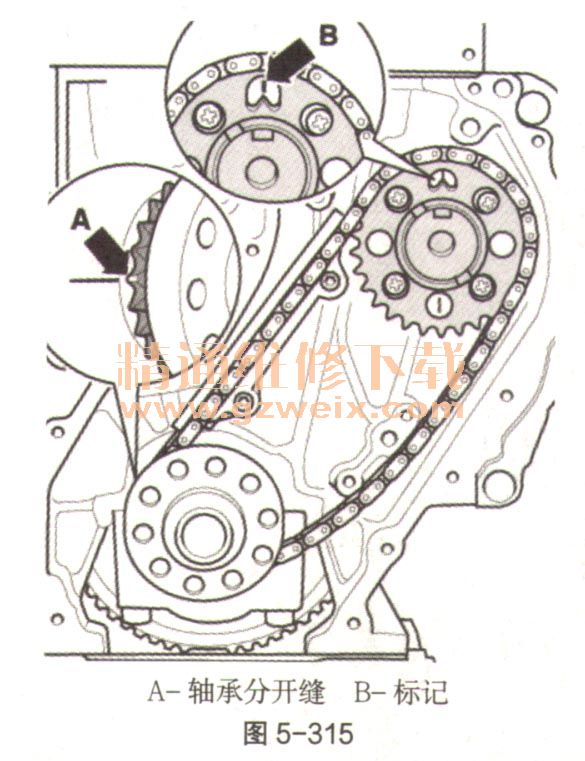

15将大链轮装到正时链中，使得链轮的凸耳对准后面的标记（如图5-315中B）。将链轮插到机油泵轴上。安装时请注意，正时链在滑轨中应能笔直地从曲轴伸展至机油泵。传动链轮的磨削齿必须对准轴承分开缝（如图5-315中箭头A）。中间轴链轮的凸耳必须对准后面的标记（如图5-315中箭头B）。如果大链轮无法装入，略微旋转机油泵。

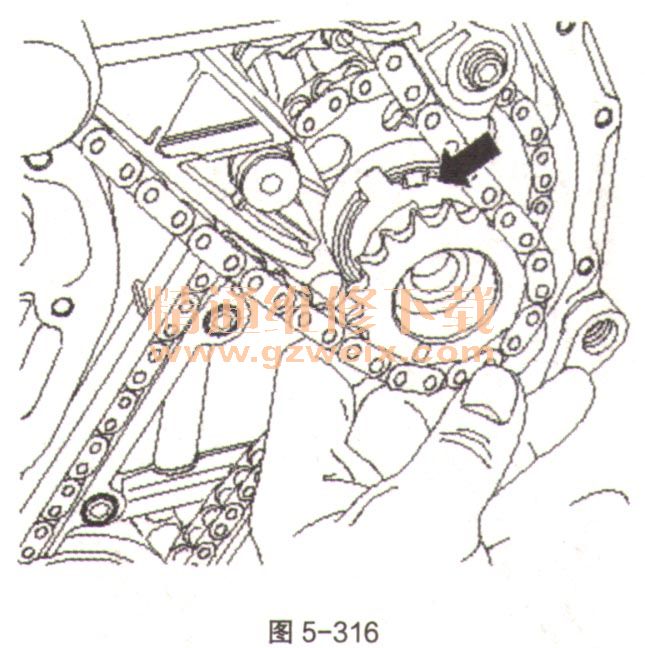

    16若正时链已拆卸，将套上正时链的小链轮装入凹口（如图5-316中箭头所示）中。拆卸时做好的标记必须对准。若正时链已拆卸，安装无正时链的小链轮。

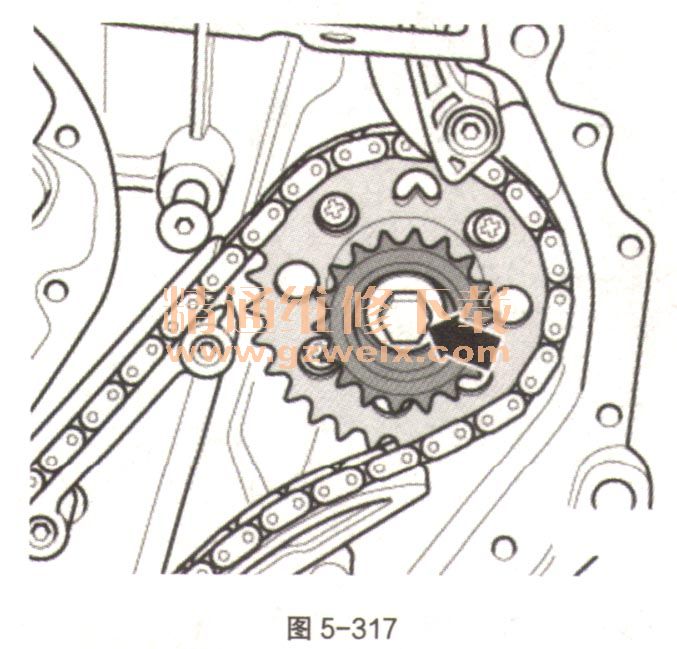

    17用力拧紧固螺栓（如图5-317中箭头）。

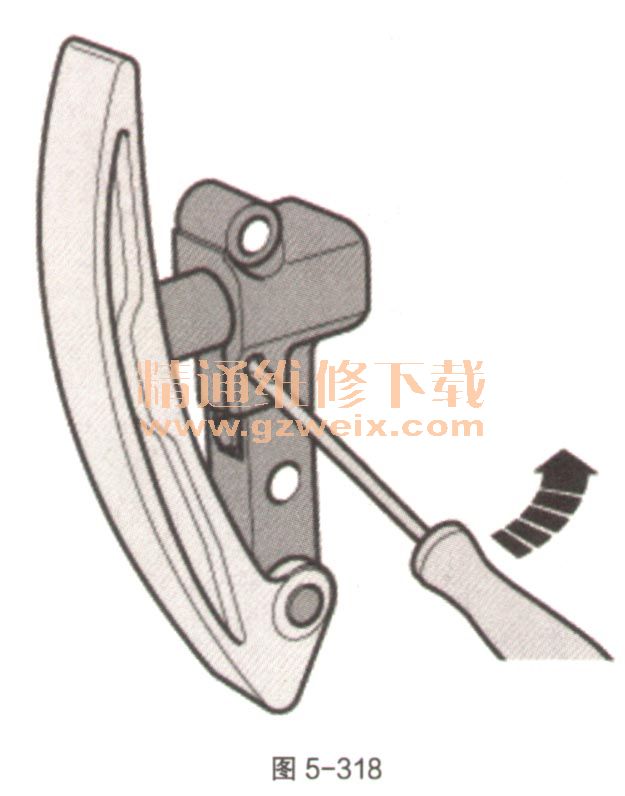

    18安装链条张紧器，为此必须用小螺丝刀松开链条张紧器中的锁止啮合齿，并将张紧导轨压向链条张紧器，如图5-318。

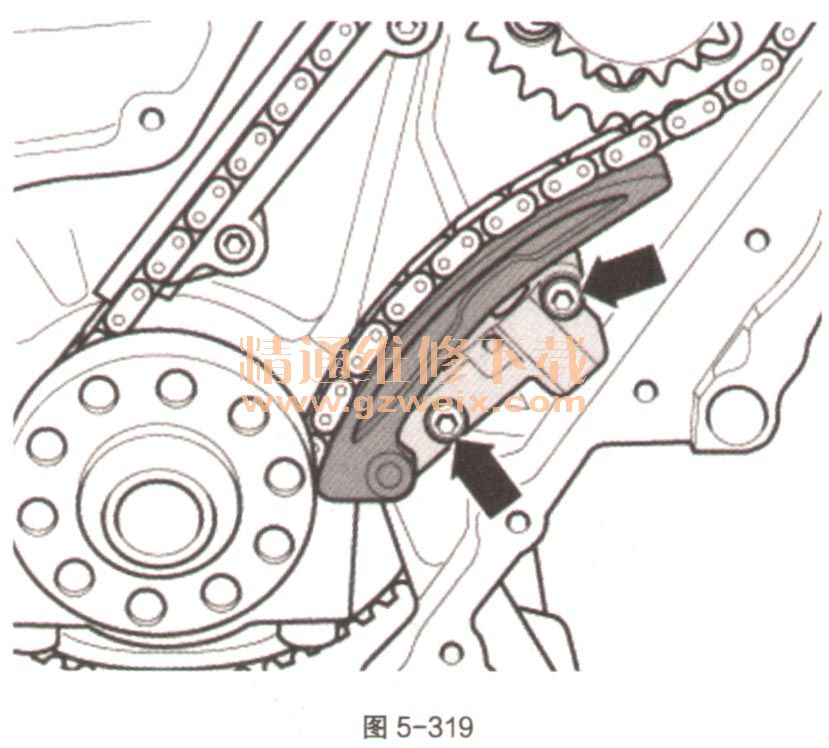

    19在这个位置安装链条张紧器并用8N·m的力矩拧紧（如图5-319中箭头）。

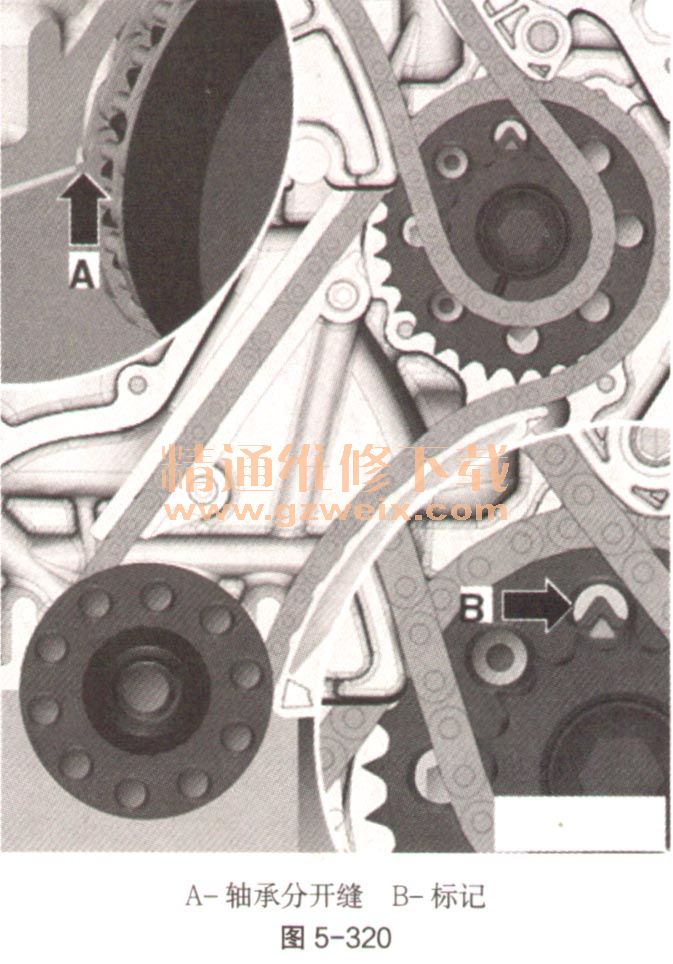

    20检查调整标记。传动链轮的磨削齿必须对准轴承分开缝（如图5-320中箭头A）。中间轴链轮的凸耳必须对准后面的标记（如图5-320中箭头B）。

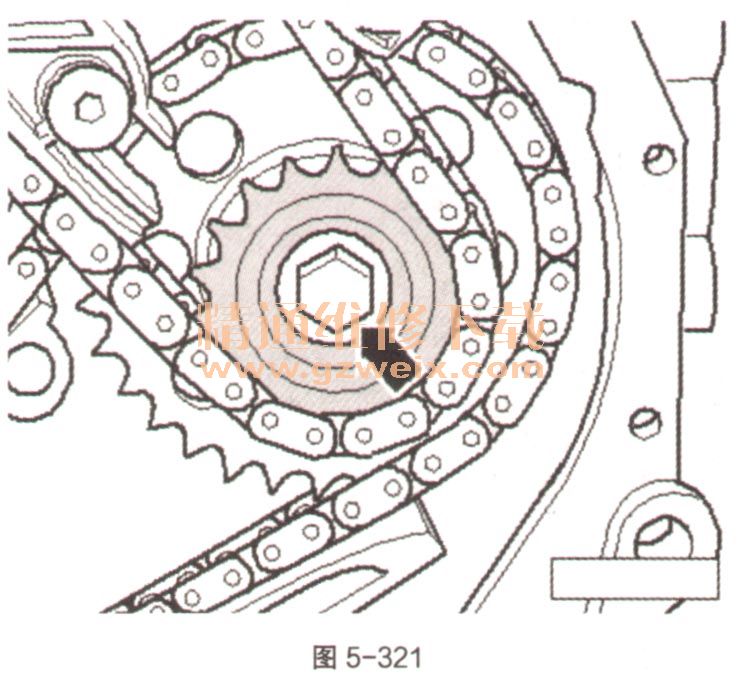

    21拧紧链轮的新紧固螺栓（如图5-321中箭头）。为此用固定支架T10172抵住减震器。更换链轮紧固螺栓。如果已拆卸凸轮轴驱动装置正时链，则安装正时链。
