2011~2015年路虎发现4(Discovery 4)(3.0D 306DT)发动机正时校对方法
来源:本站整理  作者:佚名  2018-05-16 08:33:39

    通用以下车型:
    2012~2015年路虎新揽胜(L405)(Rang Rover)(3.0D306DT),
    2015年路虎新揽胜混合动力(L405 X Rang Rover X 3.0D306DT),
    2013~2015年路虎揽胜新运动版(L494)(Range RoverSport)(3.0D 306DT),
    2015年路虎揽胜新运动版混合动力(L494)(Range Rover Sport)(3.0D 306DT)。
   (一)正时皮带拆卸和安装
   (1)拆卸方法。
    ①确保采用车轴支架支撑好车辆。举升并支撑好车辆。
    ②拆下正时盖。
    ③拆下启动机。

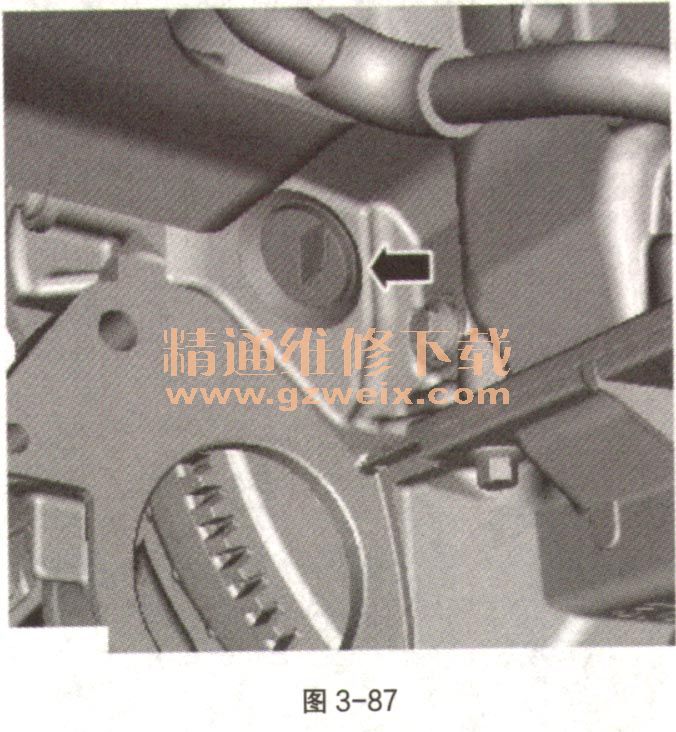

    ④拆下图3-87的部件。

    ⑤顺时针转动凸轮轴,将在飞轮或挠性传动板上的凸轮轴定位孔与汽缸体口对齐。

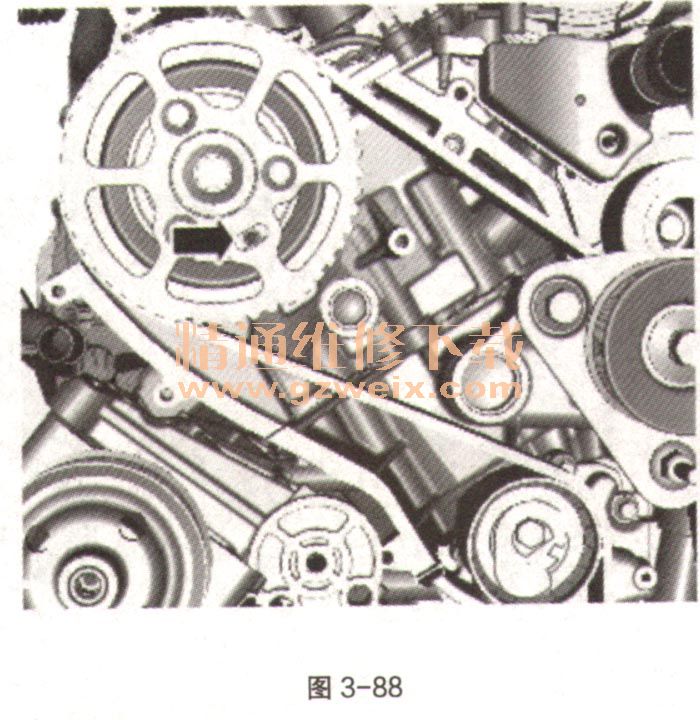

    ⑥检查曲轴带轮定位孔是否正确定位。如果定位孔没有对齐,顺时针旋转曲轴整整1周,如图3-88。

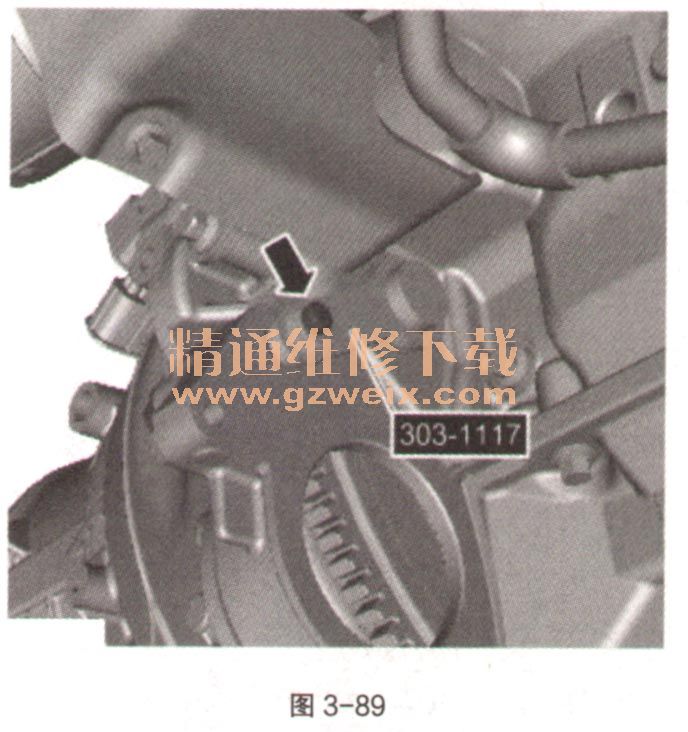

    ⑦安装专用工具如图3-89。专用工具:303-1117。

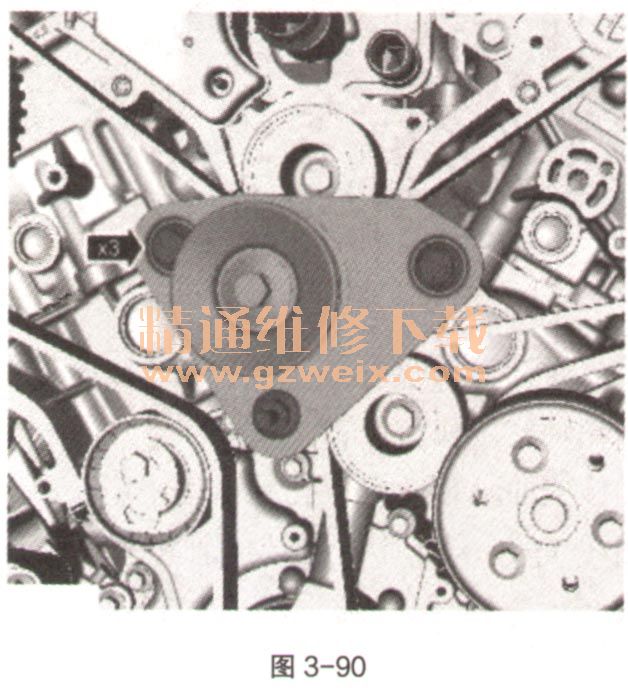

    ⑧拆下图3-90部件。

    ⑨安装专用工具,如图3-91。专用工具:303-1126。

    ⑩不要将专用工具用于锁定凸轮轴。未能遵守这一指令可能会对发动机或专用工具造成损坏。松开螺栓时不要超过2圈,如图3-92。

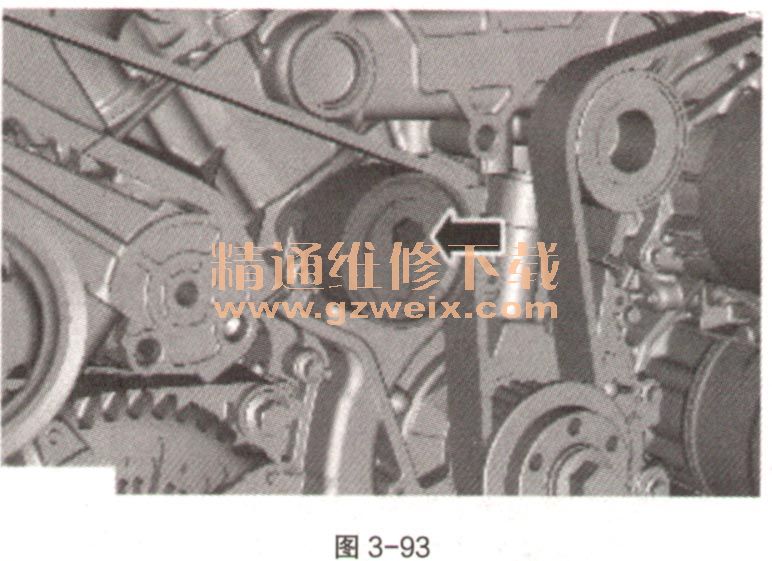

    11小心不要丢弃部件,如图3-93。

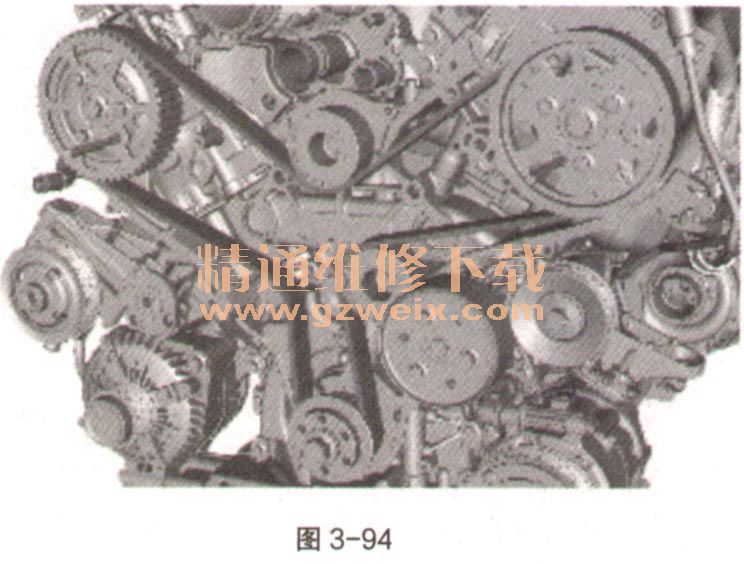

    12小心不要丢弃部件,如图3-94。

   (2)安装方法。
    ①安装如图3-95的部件。

    ②确保安装1个新螺栓,如图3-96。此阶段仅用手指紧固螺栓。

[1] [2] [3] [4] [5] [6] [7] [8] [9]  下一页
