   （三）凸轮轴拆卸和安装
   （1）拆卸方法。为清晰起见，某些图中可能没有显示发动机。本程序中的拆除步骤可能包含安装细节。各说明中可能会出现某些差异，但基本信息是正确的。
    ①拆下蓄电池、座架和电缆。
    ②确保采用车轴支架支撑好车辆。抬起并支撑车辆。
    ③拆下正时链。

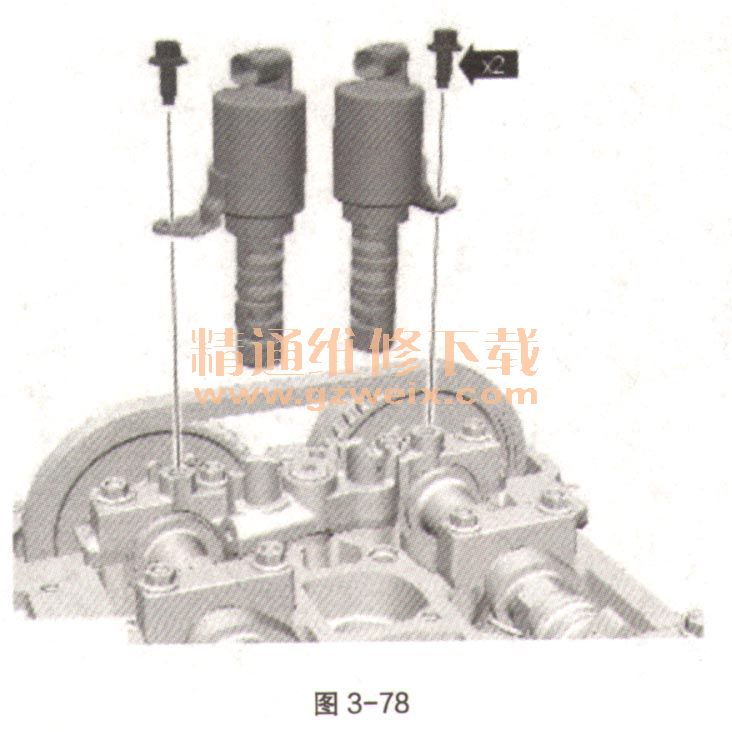

    ④拆除之前，请记下部件的安装位置，如图3-78。

    ⑤将每个螺栓松开2圈，直到所有螺栓都拆下，如图3-79。

    ⑥拆除专用工具，如图3-80。专用工具：JLR-303-1600。

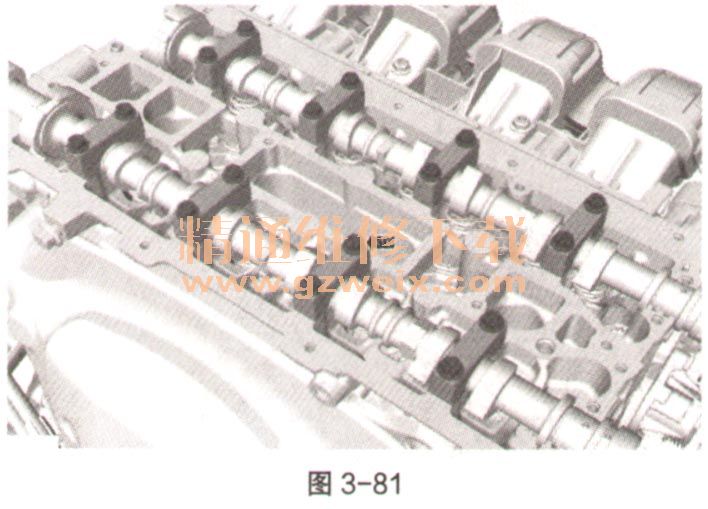

    ⑦拆除之前，请记下部件的安装位置，如图3-81。

    ⑧拆除之前，请记下部件的安装位置，如图3-82。

   （2）安装方法。
    ①确保这些元件均安装到拆除时记下的位置上，如图3-83。安装之前，请采用符合Land Rover规范要求的润滑油润滑凸轮轴和凸轮轴轴承盖。

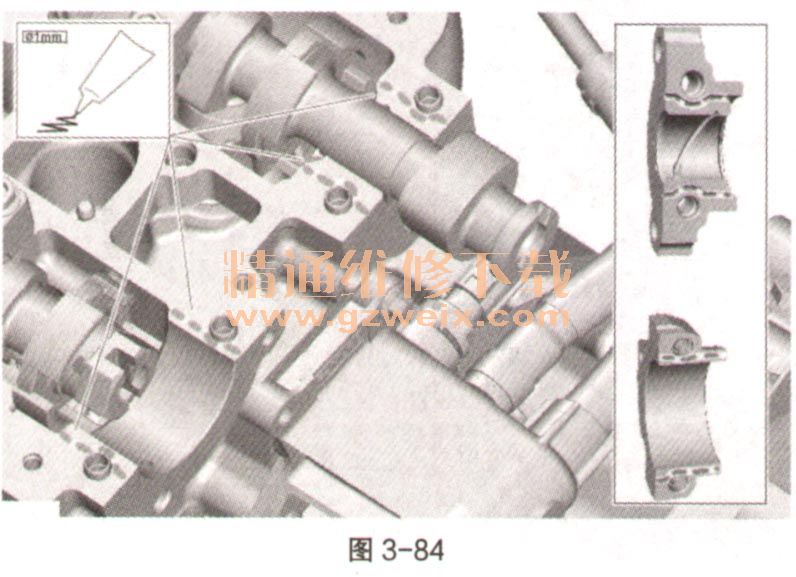

    ②在汽缸盖和凸轮轴盖上涂抹密封胶WSK-M2G348-A2，涂抹区域直径为1-1.5mm，如图3-84。部件必须在密封剂使用后60min内安装和拧紧。

    ③确保凸轮轴和凸轮轴轴承盖安装在其原始位置，如图3-85。在安装凸轮轴之前，确保1号活塞处于上止点（TDC）。扭矩：1级，7N·m; 2级，16N·m。

    ④拧紧如图3-86的螺栓。扭矩：10N·m。

    ⑤安装正时链。
    ⑥安装蓄电池、座架和电缆。
