2013～2015年捷豹XJL 2.0T汽油发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2018-05-09 08:31:56

    通用以下车型：
    2012～2015年路虎揽胜极光2.0T GTDi 2.0L汽油发动机，
    2012～2015年神行者2（Freelander 2）GTDI 2.0L汽油发动机，
    2015年奇瑞捷豹路虎揽胜极光2.0T GTDi 2.0L汽油发动机，
    2015年发现神行2.0T GTDi 2.0L汽油发动机，
    2015年捷豹XE 2.0T汽发动油机。

     （一）曲轴带轮拆卸和安装
     （1）拆卸方法。各说明中可能会出现某些差异，但基本信息是正确的。为清晰起见，某些图示中可能没有显示发动机。本程序中的拆除步骤可能包含安装细节。
    ①拆下蓄电池、座架和电缆。
    ②确保采用车轴支架支撑好车辆。抬起并支撑车辆。
    ③拆下附件驱动带。
    ④拆下启动机。
    ⑤拆下气门室盖。
    ⑥拆下如图3-32部件。

    ⑦拆下如图3-33部件。

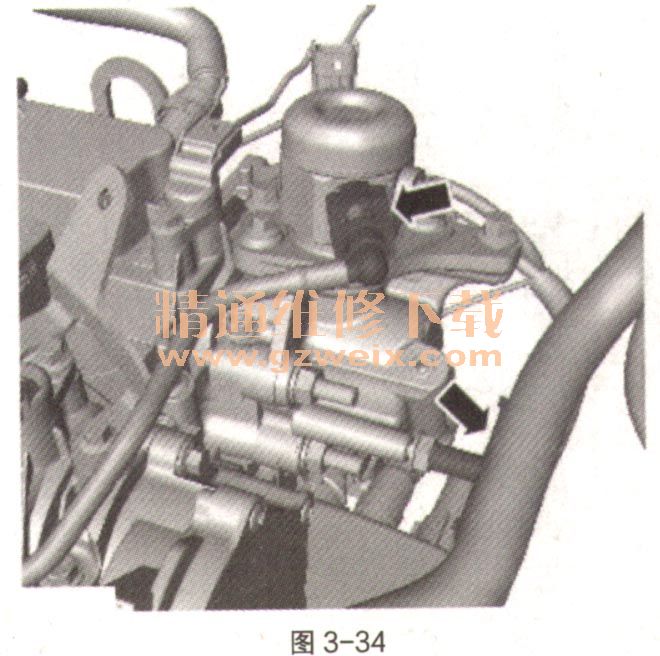

    ⑧当在任何燃油相关部件或附件上工作时，切勿吸烟或携带点燃的烟支或任何类型的明火。总是存在高度易燃混合物且可能点燃起火。否则，将可能导致人员伤亡。确保所有开口密封完好。使用新的塞盖，如图3-34。

⑨拆下如图3-35的部件。

⑩拆下如图3-36部件。

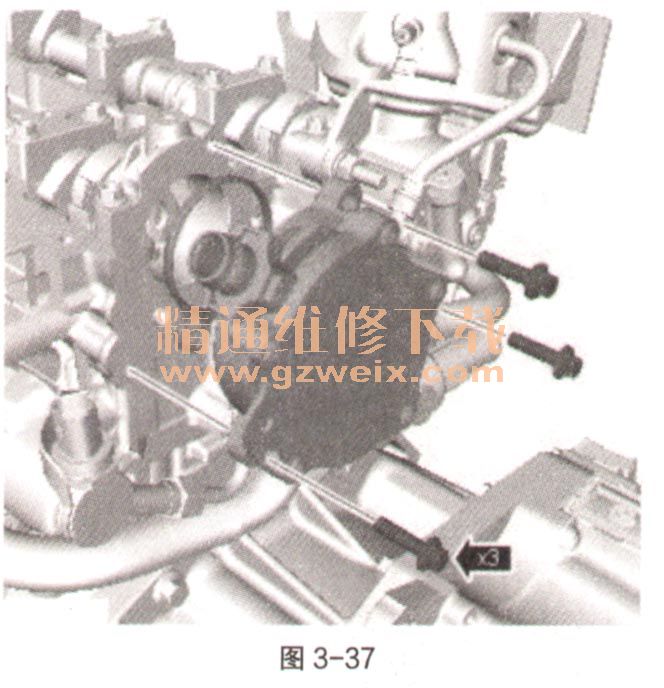

11小心卸下并丢弃油封，如图3-37。

12拆下如图3-38部件。

    13拆卸时务必小心，以免高压燃油泵挺杆掉落。小心卸下并丢弃油封，如图3-39。

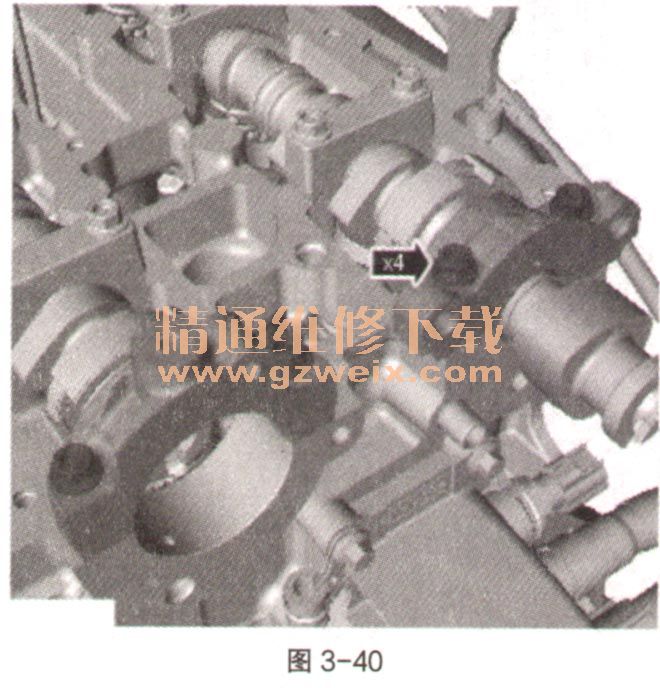

14拆下如图3-40的部件。
