2015年甲壳虫180TSI(1.2T CBZB)发动机正时校对方法
来源:本站整理  作者:佚名  2018-04-06 12:08:25

    2013~2014年甲壳虫1.2TSI(1.2T CBZB)。
   (一)拆卸和安装凸轮轴正时链
   (1)必备的专用工具、检测仪器以及辅助工具。

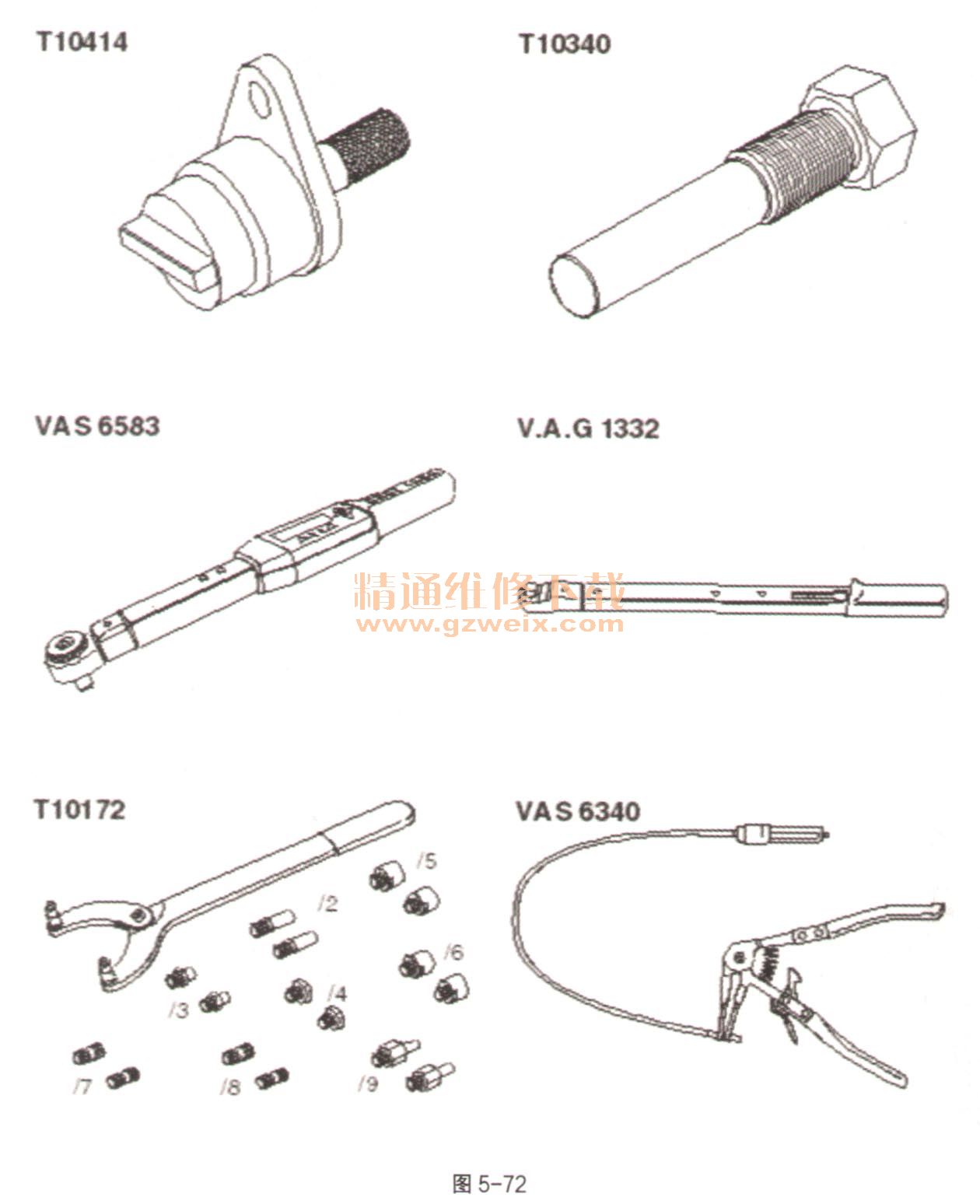

    ①锁定销T10414、紧固销T10340,扭力扳手VAS6583、扭力扳手V.A.G1332、固定工具T10172、密封剂D176501A1、密封剂D176600A1、2个双头螺栓M6×70(例如螺栓头被锯开的螺栓),如图5-72。

    ②固定工具3415,螺栓、3415/2,如图5-73。

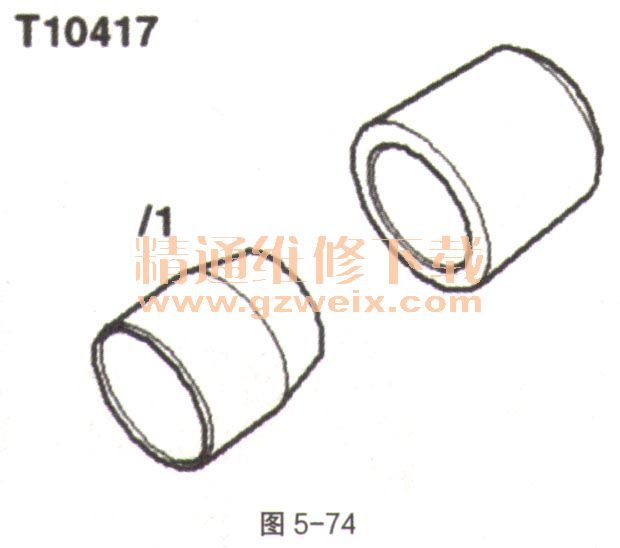

    ③装配工具T10417/1,如图5-74。

   (2)拆卸。
    ①排出发动机冷却系统和增压空气冷却系统中的冷却液。
    ②拆下右侧轮罩板。
    ③标记多楔带的运转方向并将其拆下。
    ④打开弹簧卡箍并拔下冷却液软管(如图5-75中1和2)。

    ⑤按压冷却液软管下方的锁止件(如图5-75中3)并向上拉软管。向后放下冷却液软管。

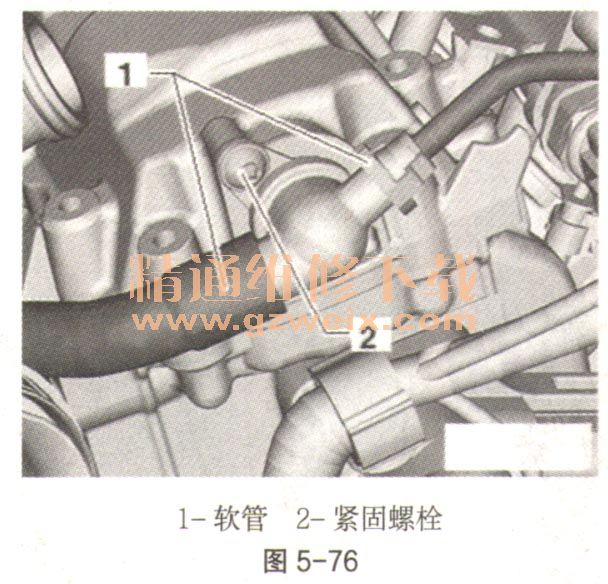

    ⑥从单向阀上拔下两根软管(如图5-76中1)。拧出紧固螺栓(如图5-76中2),并从汽缸盖罩中拔出单向阀。

    ⑦拧出正时罩盖(如图5-77中1)上的所有紧固螺栓。取下正时罩盖。

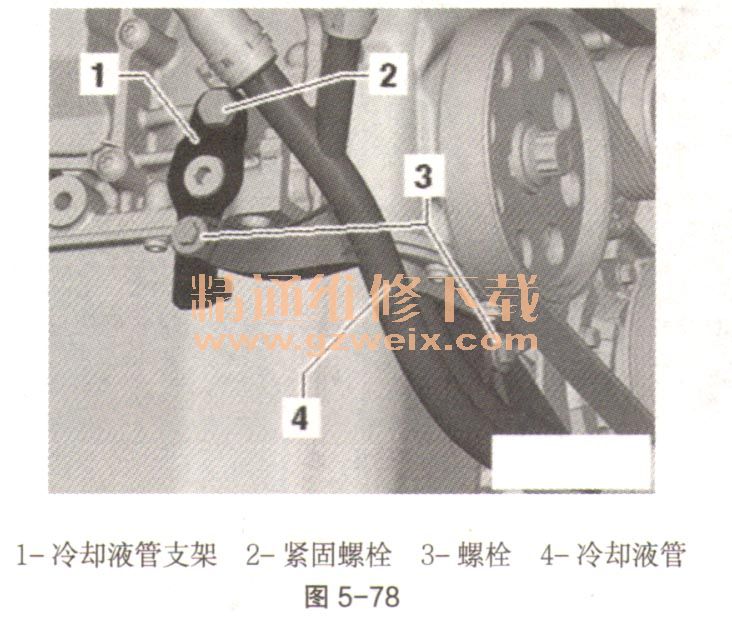

    ⑧拧出用于固定冷却液管(如图5-78中4)的螺栓(如图5-78中3)。拧出紧固螺栓(如图5-78中2)并取下冷却液管支架(如图5-78中1)。

    ⑨拧出汽缸体上的螺旋塞(如图5-79中箭头)。在汽缸体中拧入紧固销T10340直至限位位置。沿发动机运转方向将曲轴旋转至限位位置。如果紧固销T10340无法拧至限位位置,则表明曲轴位置不正确。这种情况下请如下操作:拧出紧固销;沿发动机运转方向将曲轴继续旋转1/4圈(90°);在汽缸体中拧入紧固销T10340直至限位位置;以30N·m的力矩拧紧紧固销T10340;沿发动机运转方向将曲轴旋转至限位位置。

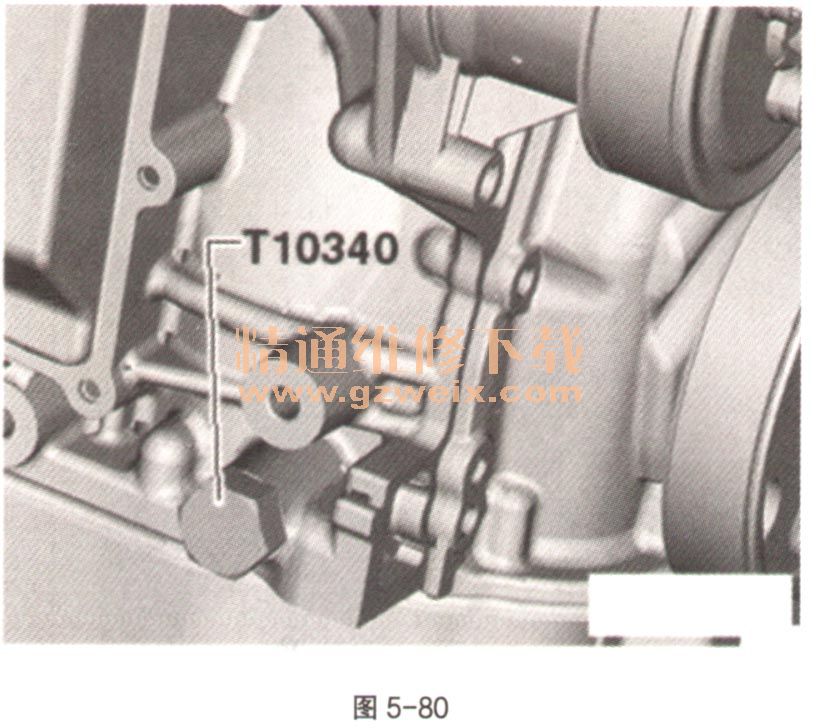

    ⑩用紧固销T10340沿发动机转动方向卡止曲轴,如图5-80。

[1] [2] [3] [4] [5] [6]  下一页
