2011-2015年宾利慕尚6.8T(6.8T CKBB)正时校对方法
来源:本站整理  作者:佚名  2018-02-28 11:41:09



      (一)更换正时齿轮如下。
    1一般信息
    只有在将完整的发动机和自动变速器从汽车上拆下来以后,才能拆卸正时齿轮。带有集成式凸轮定相器的正时齿轮是不可维修的部件,因此不得拆解。提示:在此程序中,有一些一次性零件,必须予以更换且不能重复使用。开始执行此程序之前,确保准备好用于更换的新零件。
    2.所需要的专用工具和维修设备
    (1)凸轮轴锁定工具WT 10272,如图10-48。

   (2)凸轮轴锁定工具WT 10230,如图10-49。

   (3)发动机分度工具WT 10253,如图10-50。

    3.拧紧扭矩值

    除非另有说明,否则应用标准扭矩值。
    4.拆卸
    (1)从车上拆下发动机和自动变速器总成。
    (2)从发动机上分离自动变速器。
    (3)从发动机上拆下火花塞,以方便对发动机分度。
    (4)使用凸轮轴锁定工具WT 10230将飞轮锁定到位,如图10-51。

    (5)拆下减震器滑轮。
    (6)拆下挠性板和启动机环。
    (7)拆下3个螺丝(如图10-52中1)并小心地从凸轮轴上撬起凸轮轴正时盘(如图10-52中2)。

    (8)拆下凸轮轴锁定工具WT 10230。
    (9)拆下蜗壳水泵外壳。
    (10)在发动机前部,将减震器皮带轮和固定螺丝(如图10-53中箭头)重新装回到凸轮轴上,但不拧紧。提示:图中显示的是装配蜗壳水泵外壳的情况,仅用于说明。

    (11)将发动机分度工具WT 10253(如图10-54中1)固定到减震器皮带轮上,并将3个固定螺栓拧紧至10N·m。为发动机分度工具(如图10-54中1)加上一根短的0.5in (1.27cm)传动延长杆(如图10-54中2)。

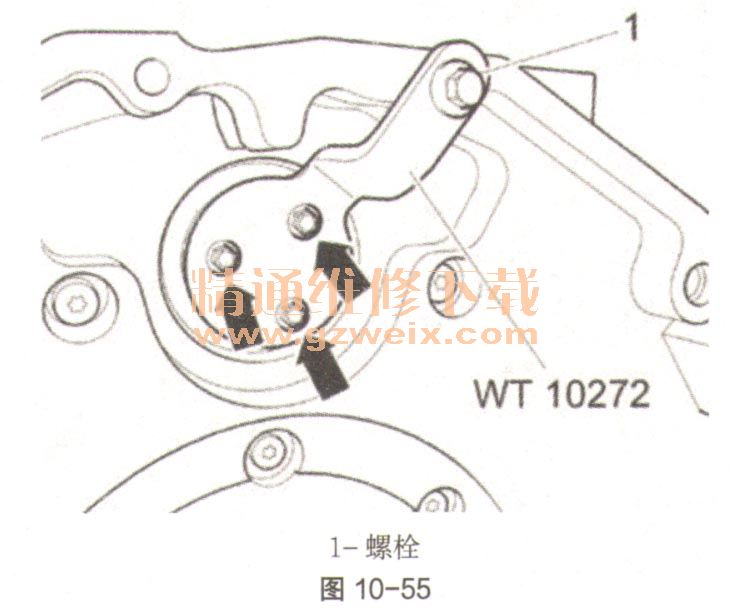

    (12)对发动机进行分度操作(顺时针方向),使其处于可以在发动机后部安装凸轮轴锁定工具WT 10272的位置,如图10-55。
