（1）发动机技术参数（见表5-1）



（2）发动机正时链单元结构分解

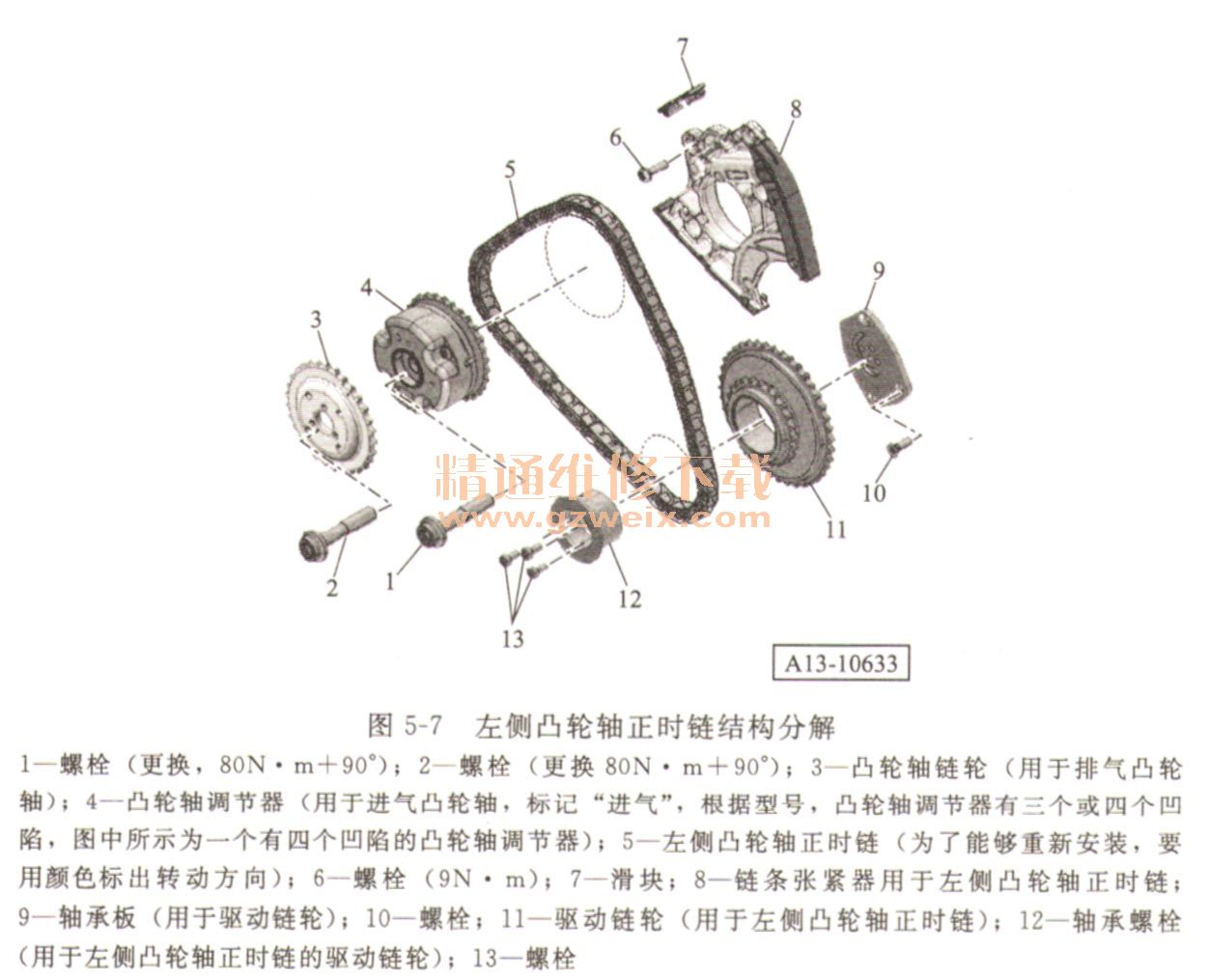

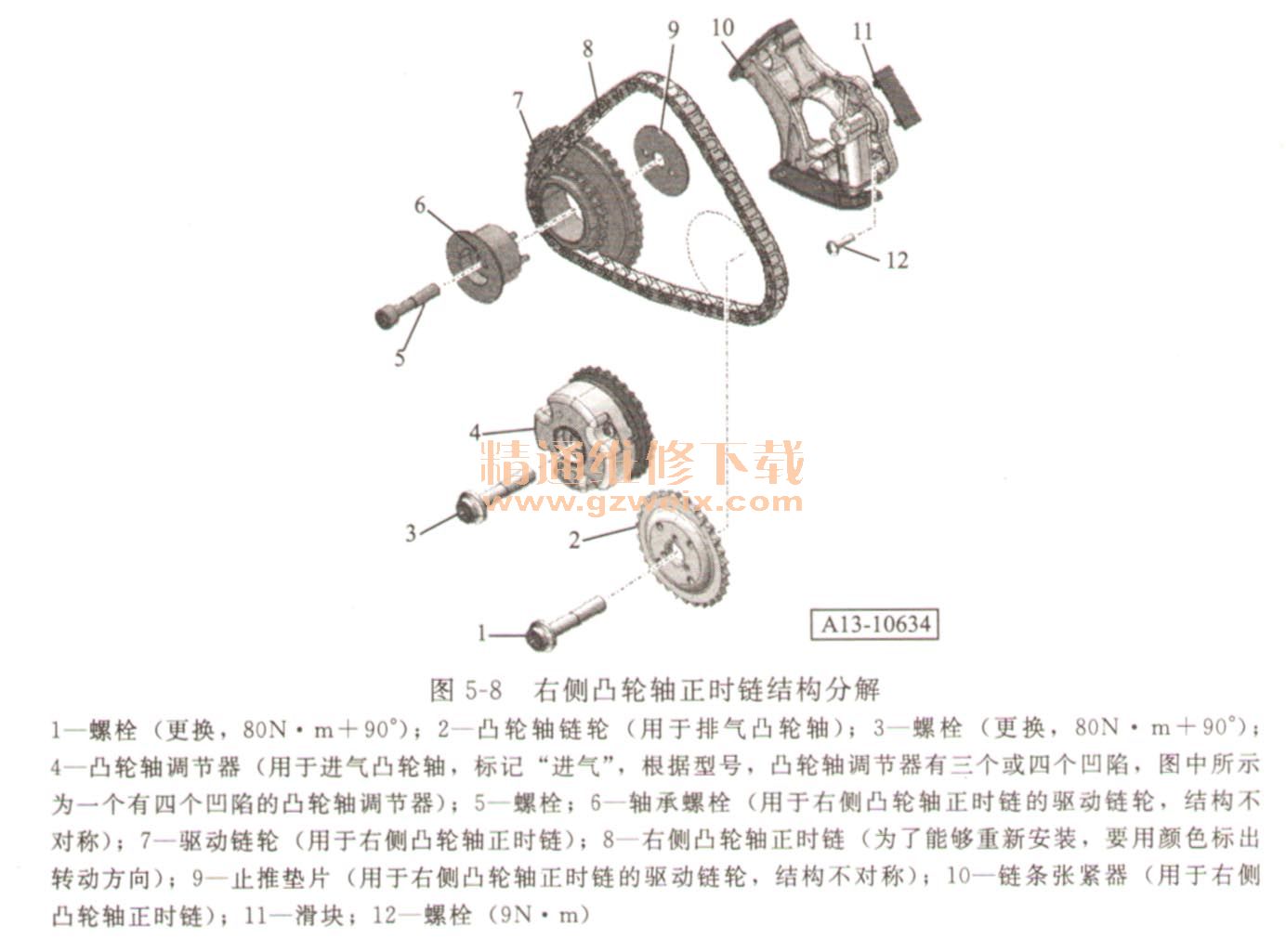

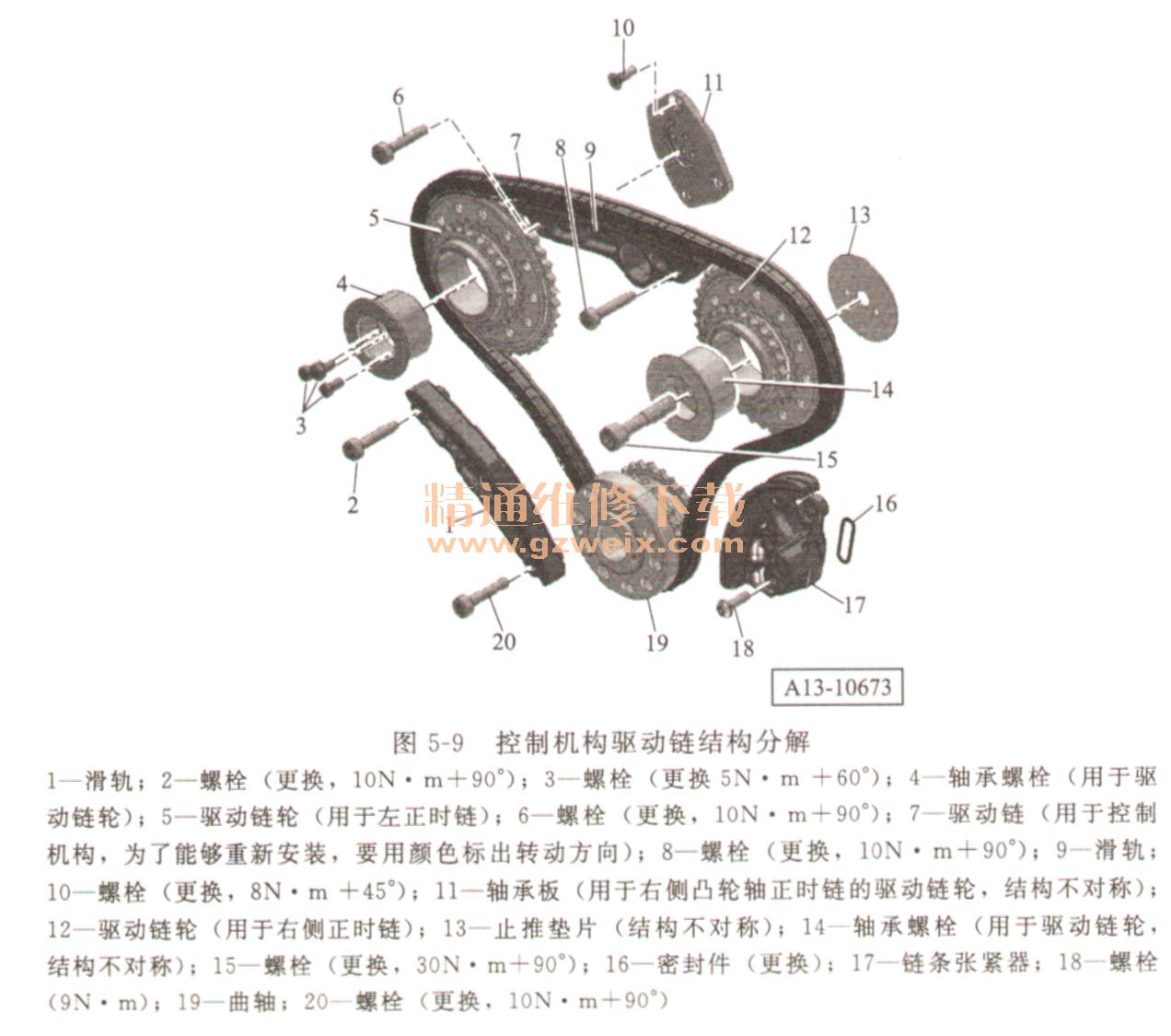

    CJTB发动机正时链单元结构分解如图5-7～图5-10所示。




    该发动机正时链单元拆装与BDW发动机相同。
    查看：http://www.gzweix.com/article/sort0253/sort0565/sort0596/info-308434.html
    右侧凸轮轴正时链驱动链轮轴承螺栓的安装位置如图5-11所示。

    右侧凸轮轴正时链驱动链轮轴承销3内的固定销必须卡入止推垫片1的孔内和汽缸体的孔内。
