（10浙下正时皮带，如图9所示。

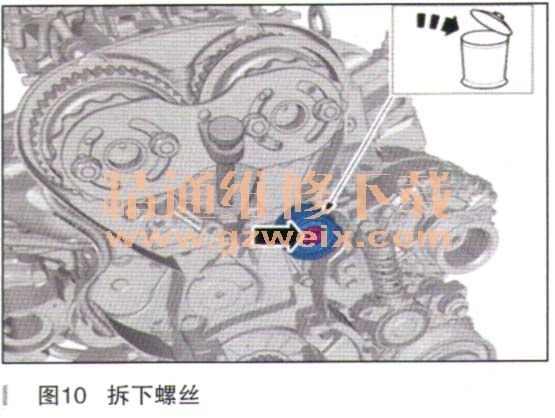

    （11）拆下如图10所示螺丝。

    3．安装

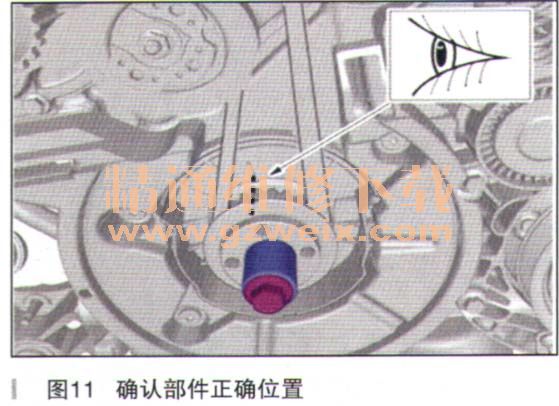

    （1）小心！请确认部件位置正确，如图11所示。小心！确保曲柄没有转动。

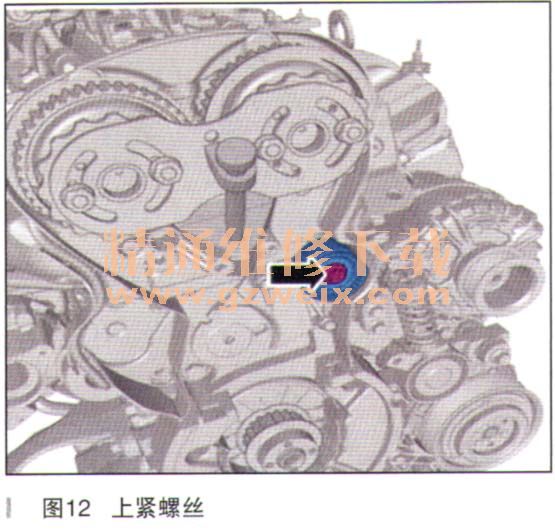

      （2）注意！确保使用新的组件。上紧如图12中螺丝。扭力：M8、24N·m。

    （3）注意！在本阶段，只能用手拧紧螺丝。注意！确保使用新的组件。安装如图13所示螺丝。

    （4）注意！务必按照图14所示顺序。注意！确保使用新的组件。

    （5）小心！确保已将被标示之组件予以拆除，如图15所示。

    （6）调节皮带张紧器。注意！正时皮带张紧器的设定值取决于发动机温度。汁意！确保皮带张紧轮与皮带张紧轮支架对齐，如图16所示。调整为指定值。使用六角扳手上紧螺丝。扭力：M8、24N·m。

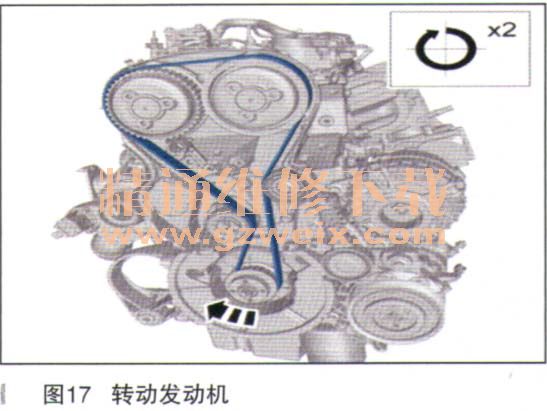

    （7）注意！发动机已转动故皮带会假设其正确位置，如图17所示，转动发动机。
