一、部件标记和区别特征
    ·凸轮轴标记在与二面体相邻的表面上
    ·零件号和数据矩阵编码（在插入凸轮轴时可起到帮助作用），如图1所示。

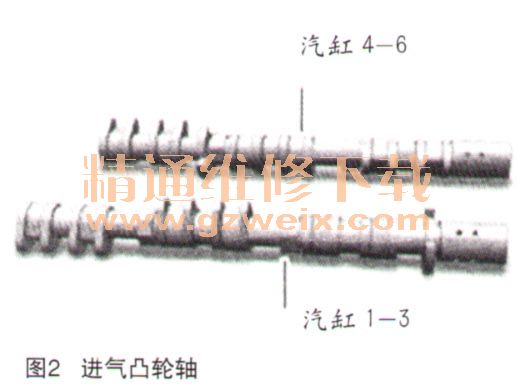

   （一）凸轮轴上的零件号1．进气侧（如图2所示）

    （1）2.7L发动机MA1.22：汽缸列4-6上的进气凸轮轴（短），标记9A1 ．105.280．02。
    （ 2） 2.7L发动机MA1.22：汽缸列1-3上的进气凸轮轴，标记9A1 ．105．279.02。
    （3）3.4L发动机MA1.23：汽缸列4-6上的进气凸轮轴（短），标记9A1 ．105.284．01。
    （ 4） 3.4L发动机MA1.23：汽缸列1-3上的进气凸轮轴，标记9A1 ．105.280.01。
      2．排气侧（如图3所示）

    （1）2.7L发动机MA1.22：汽缸列4-6上的排气凸轮轴（短），标记9A1 ．105.282．01。
    （ 2） 2.7L发动机MA1.22：汽缸列1-3上的排气凸轮轴，标记9A1 ．105.281．01。
    （3）3.4L发动机MA1.23：汽缸列4-6上的排气凸轮轴（短），标记9A1 ．105．286.01。
    （ 4） 3.4L发动机MA1.23：汽缸列1-3上的排气凸轮轴，标记9A1 ．105.285.01。
    （二）排气链轮的区别特征（如图4所示）

    1-3：汽缸1-3上的排气凸轮轴链轮，高压燃油泵驱动器，凹槽为13.5mm和11.6mm深。
    4-6：汽缸4-6上的排气凸轮轴链轮，真空泵驱动器，两个凹槽深度均为11.6mm。
    （三）凸轮轴支座
    ·轴承鞍座：汽缸盖上部和下部的匹配号码，位于前部（链条箱侧）
    ·轴承盖：汽缸盖的匹配号码以及向汽缸进气侧和排气侧分配的匹配号码（例如，A1对应汽缸1的排气侧）
