（十）启停系统

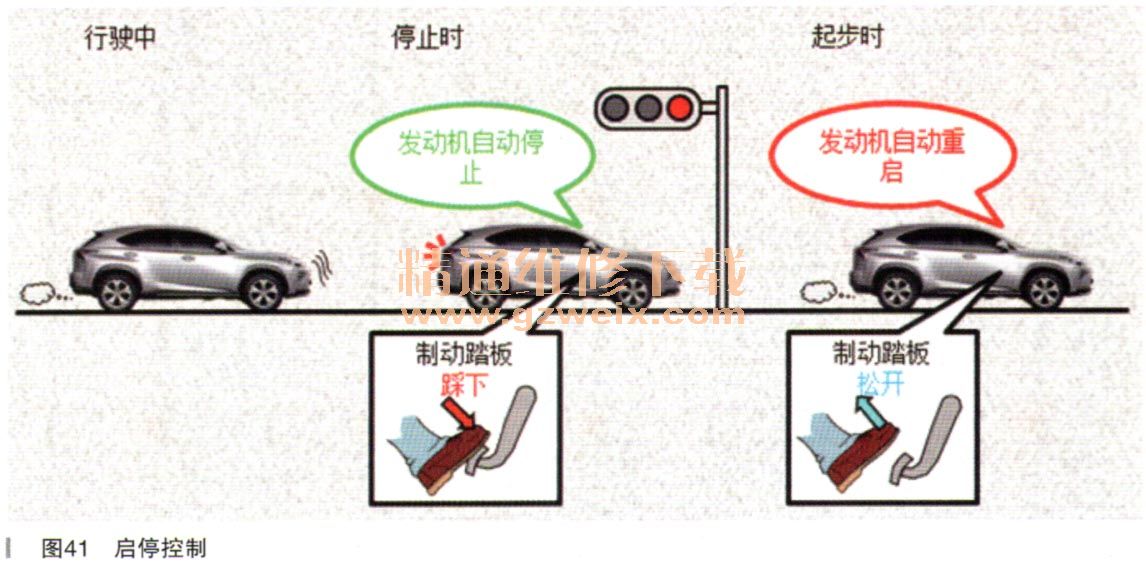

      启停控制是当车辆停止时发动机自动停止运转，当车辆要起步时发动机自动重启而无须驾驶员任何额外的操作，如图41所示。

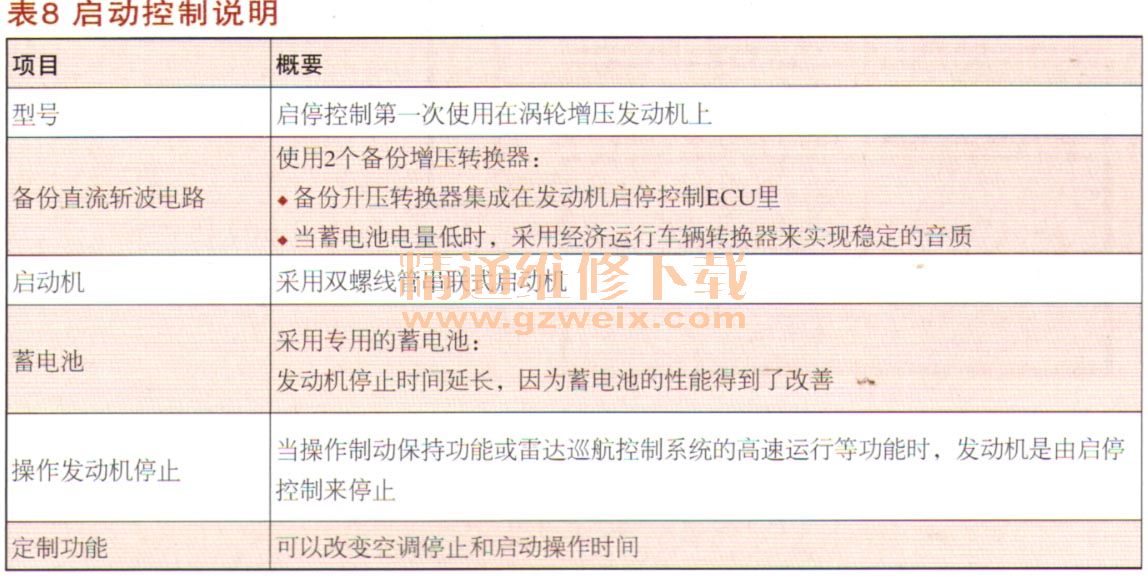

      基本的结构与操作同卡罗拉、雅力士等车型一样，如表8所示。

      ·升压斩波电路（boostconverter）、降压斩波电路（buckconverter）
      ·将直流电变为另一固定电压或可一调电压的直流电，也称为直流／直流变换器（DC/DC Converter）
      ·直流／直流变换器，通过对电力电子器件的通断控制，将直流电压断续地加到负载上，通过改变占空比改变输出电压平均值
    ·一般指直接将直流电变为另一直流电，不包括直流→交流→直流
    直流斩波电路（DC Chopper）种类：
    ·6种基本斩波电路：降压斩波
电路、升压斩波电路、降压斩波电路、Cuk斩波电路、Sepic斩波电路和Zeta斩波电路    ·复合斩波电路—不同结构基本斩波电路组合
    ·多相多重斩波电路—相同结构基本斩波电路组合
    1．系统图

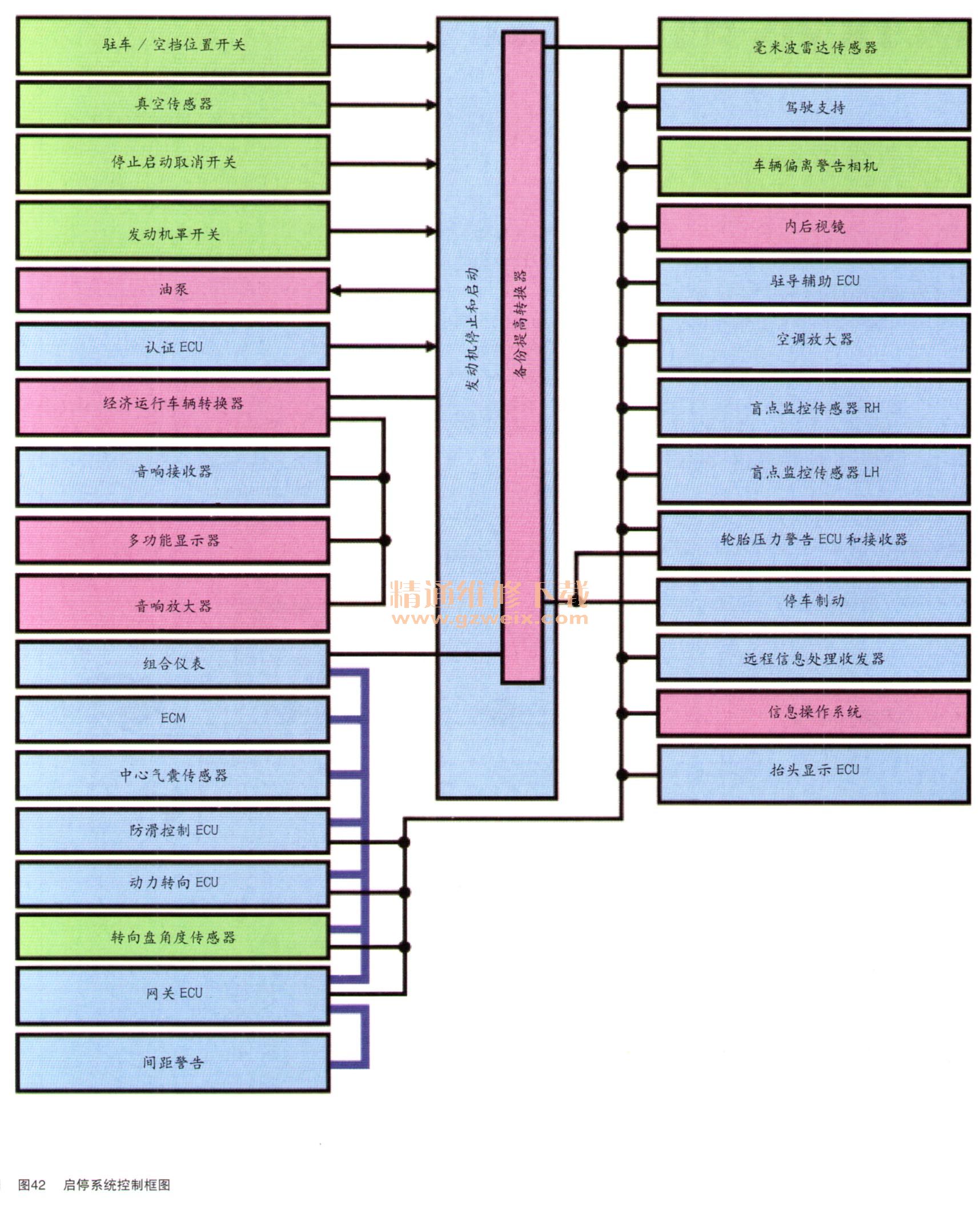

    系统图如图42所示。

    环保运行车辆转换器：当发动机停止时使用音频系统，环保运行车辆转换器补偿电压降来补充音质从而稳定音频播放的音质。
    备份增压转换器：备份升压转换器提供电压以补充当发动机重启时造成的电压降低。
    这可以防止由于蓄电池电量低造成以下设备操作巾断：
    ·组合仪表
    ·防滑控制ECU
    ·动力转向ECU
    ·转向角传感器
    ·网关ECU
    ·毫米波雷达传感器
    ·行驶辅助ECU
    ·车道偏离警告相机
    ·内后视镜
    ·停车辅助ECU
    · 空调放大器
    ·右侧盲点监视器传感器
    ·左侧盲点监视器传感器
    ·胎压警告ECU和接收器
    ·驻车制动器ECU
    ·通讯接收器
    ·远程联系
    ·组合仪表镜像ECU
    2．主要零件位置
    主要零件位置如图43所示。

    3．组合仪表

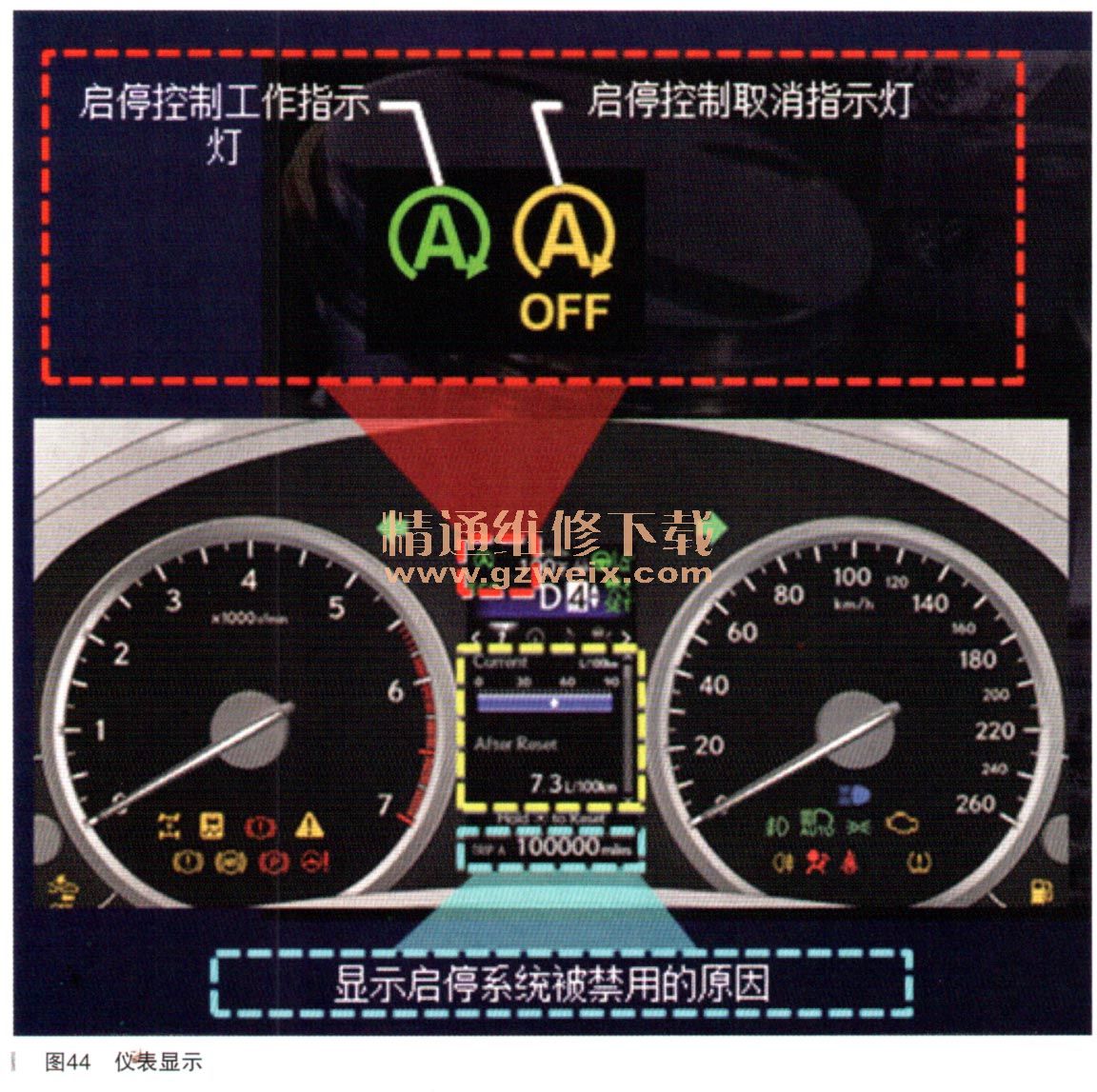

    关于启停控制的信息显示在多功能信息显示屏上，如图44所示。
