现代新胜达2.4L G4KE发动机正时校对方法
来源:汽车维修技师  作者:佚名  2014-03-04 09:27:15



    2010~2012款进口现代新胜达2.4L G4KE发动机正时校对方法
    一、正时系统组成部件

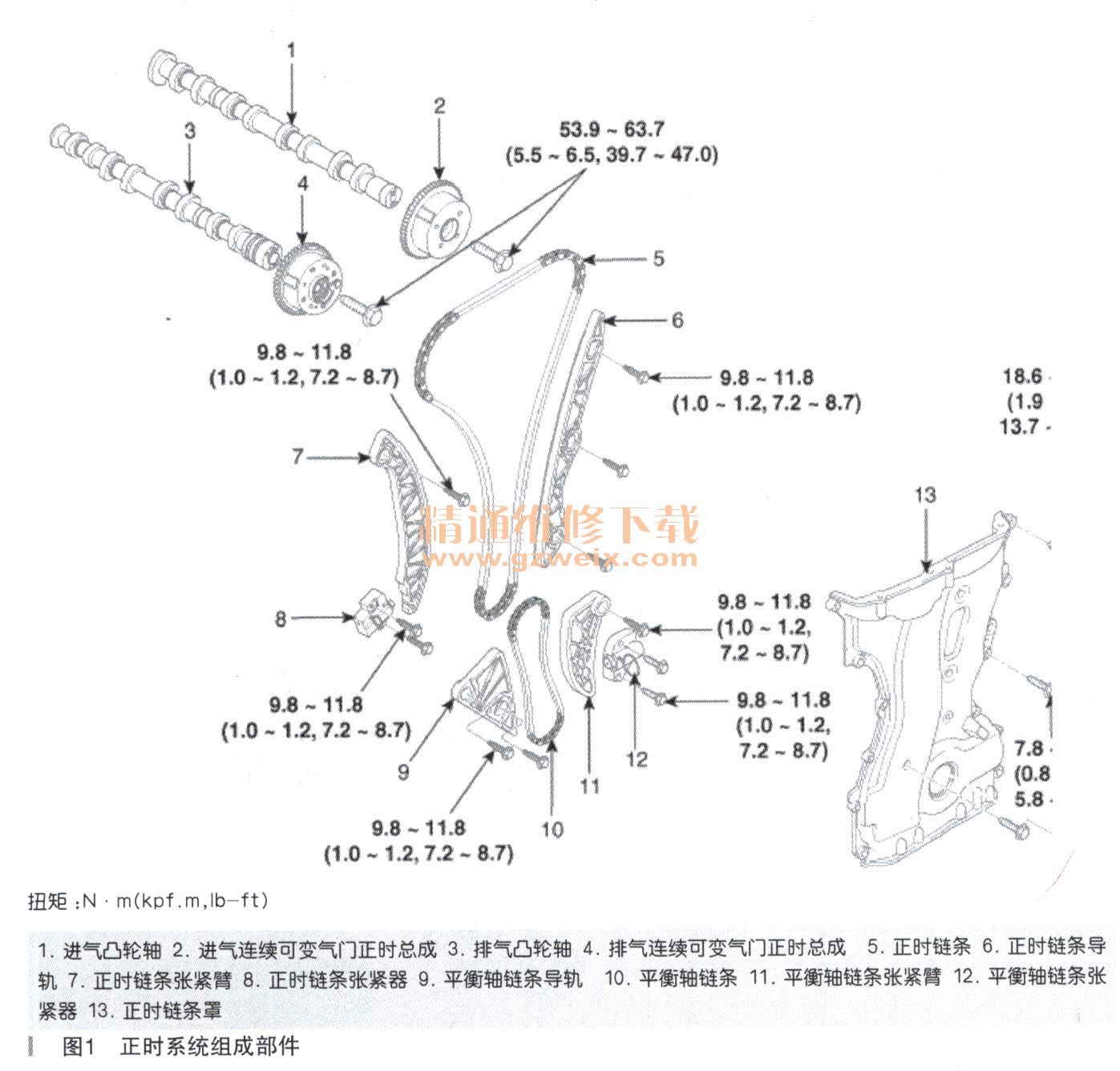

    正时系统组成部件如图1所示。

    二、拆卸方法
    注意:用护罩防止损伤漆面。为了避免损坏,当拿着连接线部分小心拔掉线路连接器。避免安装错误,可标记所有连接线和管路。
      (1)断开所有蓄电池负WA子。
      (2)拆下发动机罩,如图2中A所示。

      (3)拆下空气滤清器总成。
    ①拆下空气滤清器外壳,如图2中B所示。
    ②断开通气软管(如图2中C所示)和软管(如图2中D所示)。
    ③断开空气进气软管,然后拆下空气滤清器总成(如图2中E所示)。
      (4)拆下上面和侧面的发动机护罩。
      (5)断开点火线圈连接线(如图3中A所示)和排气凸轮轴位置传感器连接器(如图3中B所示)。

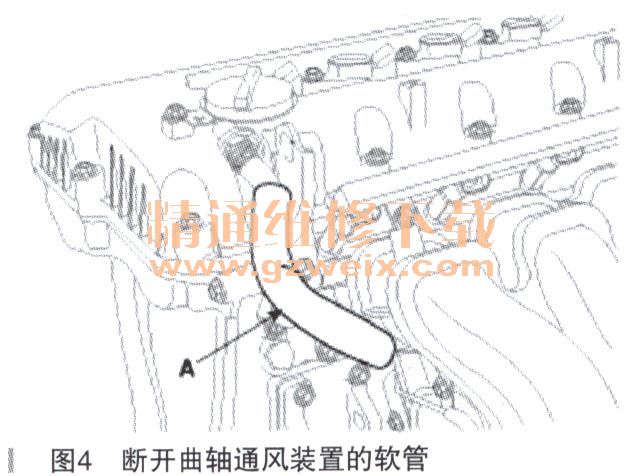

      (6)断开曲轴通风装置的软管(如图4中A所示)。

      (7)拆下点火线圈(如图5中A所示)。

      (8)拆下汽缸盖罩(如图6中A所示)。

      (9)拆下空调压缩机下面的螺栓,如图7所示。

      (10)拆下空调压缩机支架(如图8中A所示)。

      (11)排出发动机机油。

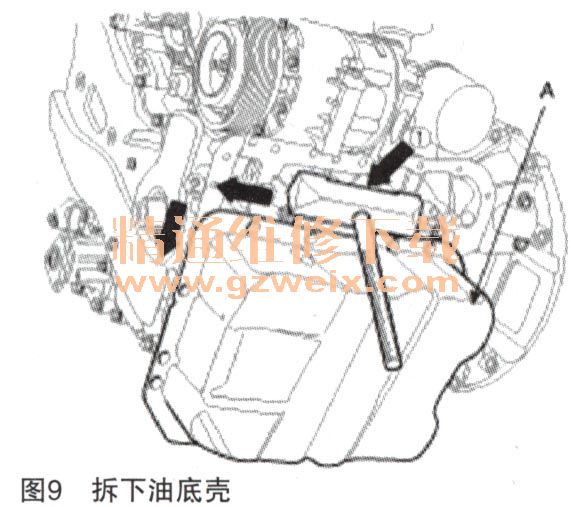

    12)拆下油底壳A(如图9中A所在上油底壳和油底壳之间插入SST(09215-30000)的刮片,除去涂抹的密封胶,然后拆下下面的油底壳。

    ①在油底壳和梯形架之间插入SST,用塑料锤朝箭头方向轻敲它。
    ②使用塑料锤尖头轻敲SST超过油底壳2/3边缘后,从梯形架拆下它。
    ③不要在未敲击的情况下突然翻转专用工具。它可能导致专用工具的损坏。
    ④小心不要损坏上部油底壳和下部油底壳的接触面。

[1] [2] [3]  下一页
