2011～2012款迈腾B7L、2012款起速腾、上海大众2010～2012款途观、上海大众2011～2012款帕萨特NMS装备CEAA 1.8L TSI发动机正时校对方法
    1．正时链单元分解

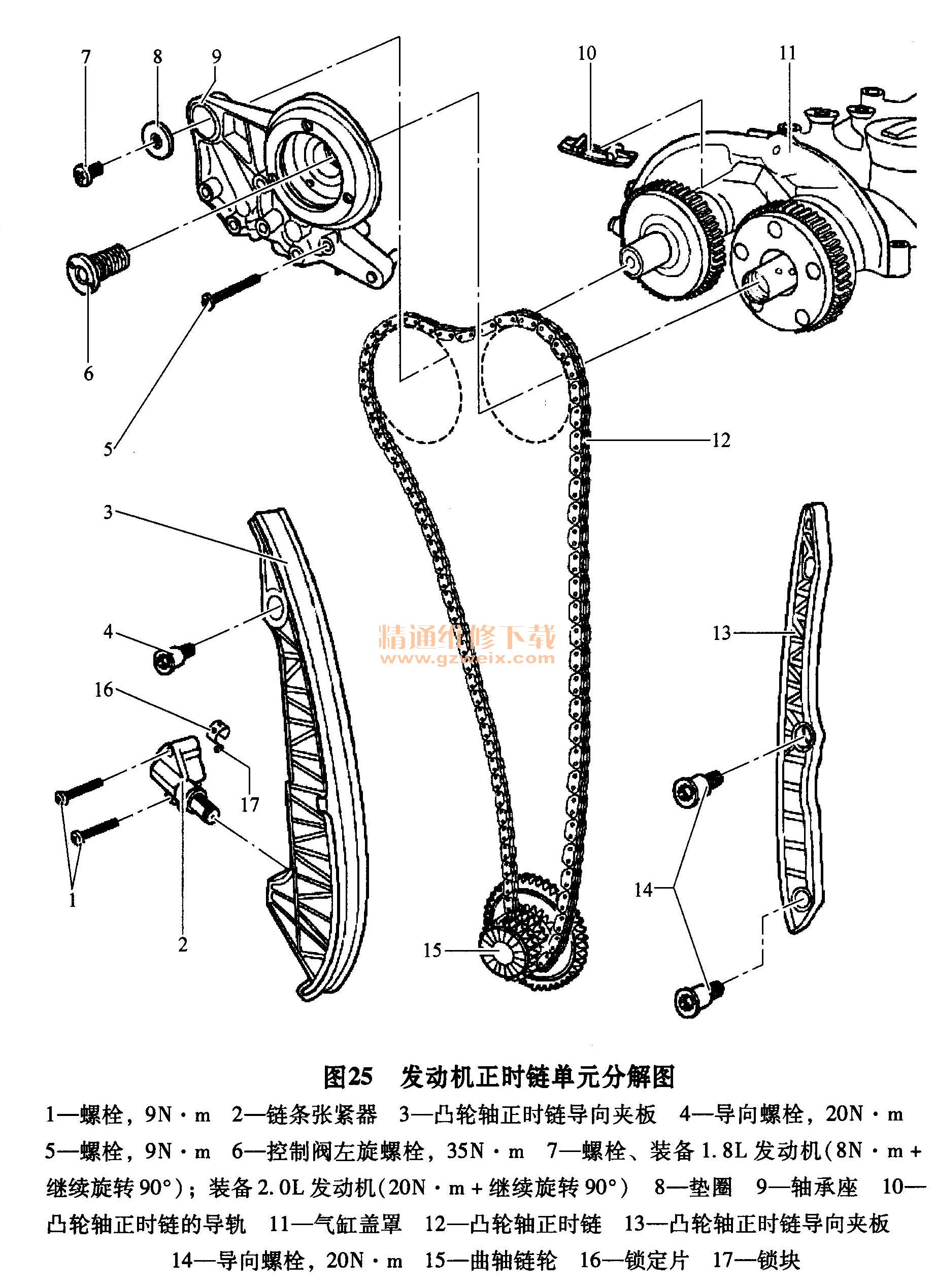

    发动机正时链单元分解图如图25所示，平衡轴正时链单元分解图如图26所示。



    2．正时链单元拆卸方法
    1）用拆卸工具CT 10352/1拆下控制阀。控制阀是左旋螺纹。
    2）旋出螺栓，并取下轴承座。
    3）用止动工具T10355将减振盘／带轮旋转到1缸上止点位置。

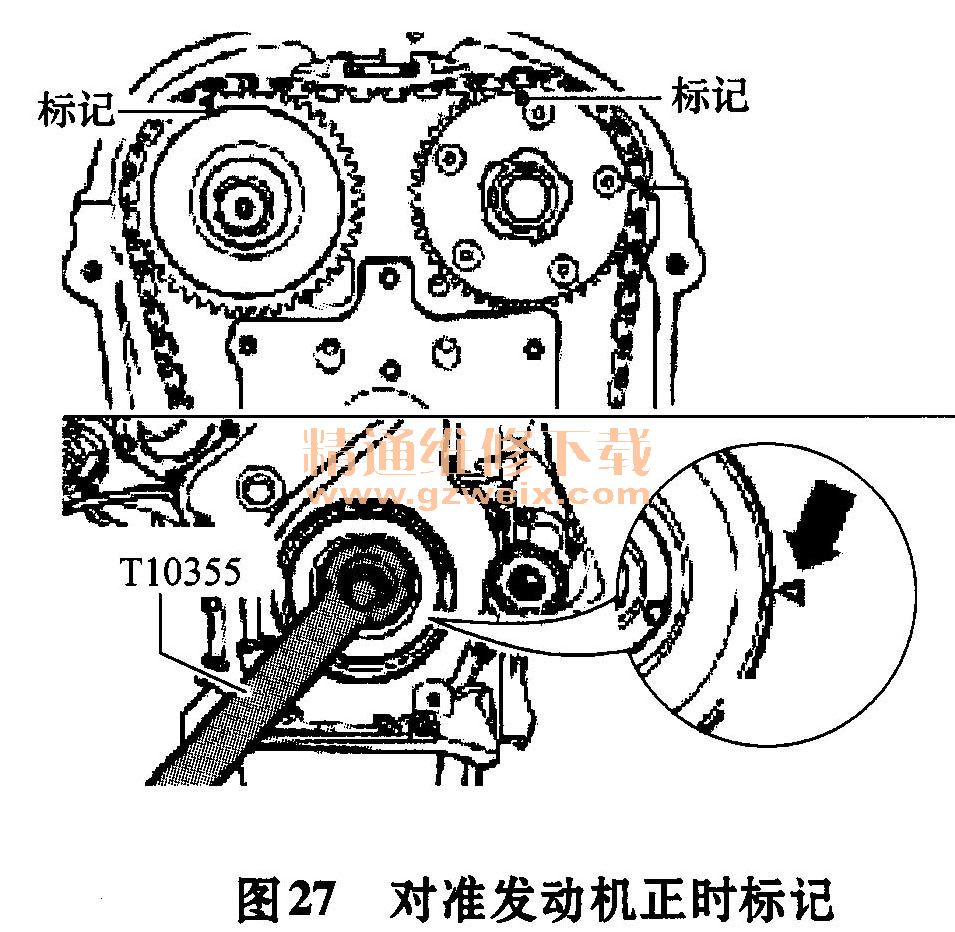

    注意:减振盘/带轮上的切口必须与正时链下部盖板的箭头标记相对.凸轮轴上的标记必须指向上方,如图27所示。

    4）拆下正时链下部盖板。
    5）按下压机油泵链条张紧器上的张紧弹簧，并用定位销T40011锁定，拆卸机油泵链条张紧器。
    6）从曲轴链轮上取下机油泵链条。
    7）使用定位销T40011插入链条张紧器上锁定片的孔中，稍稍撬开链轮张紧器的锁块，同时按压凸轮轴链条导向夹板，并用定位销T40011锁定，如图28所示。

    8）旋出链条张紧器固定螺栓3，取下链条张紧器，如图28所示。
    9）旋出导向螺栓1和2，取下凸轮轴正时链导向夹板，如图28所示。
    10）取下凸轮轴正时链。
    3．正时链单元安装步骤
    1）拆卸油气分离器。
    2）松开弹簧卡箍，拔下供油管。
    3）旋出燃油管锁紧螺母。
    4）拔下插头。
    5）旋出螺栓。
    6）取下机械式单活塞高压泵。
    7）旋出螺栓，取下真空泵。
    8）撬出凸轮轴密封盖。
    9）安装TSI发动机进气凸轮轴调整工具SVW 9002和TSI发动机排气凸轮轴调整工具SVW 9001，用螺栓固定TSI发动机排气凸轮轴调整工具SVW9001。

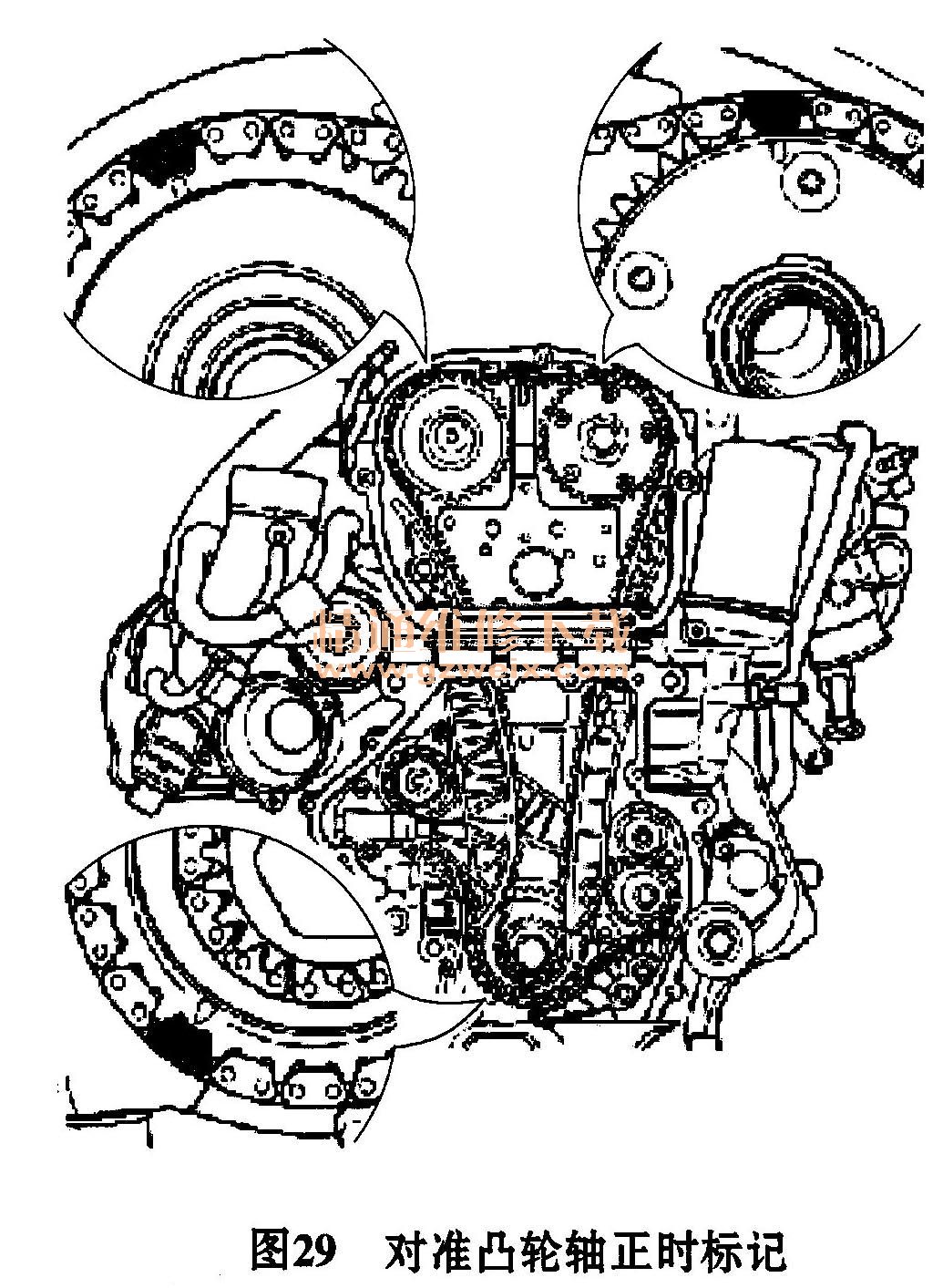

    10）将凸轮轴正时链放到排气凸轮轴上，使凸轮轴正时链上的有色链节对准排气凸轮轴链轮上的标记，如图29所示。

    注意：以下工作步骤必须在一个工作程序内完成，因此需要2名人员进行操作。凸轮轴正时链上的有色链节必须对准凸轮轴链轮上的标记。

    11）转动TSI发动机进气凸轮轴调整工具SVW9002，使凸轮轴正时链上的有色链节对准进气凸轮轴链轮上的标记。
    12）同时转动TSI发动机排气凸轮轴调整工具SVW 9001和TSI发动机进气凸轮轴调整工具SVW9002，使正时链上的有色链节对准曲轴链轮上的标记。凸轮轴正时链上的有色链节对准曲轴链轮上的标记后，将TSI发动机排气凸轮轴调整工具SVW 9001和TSI发动机进气凸轮轴调整工具SVW 9002把持住再进行下一步操作。
    13）安装凸轮轴正时链的导向夹板，拧紧两个导向螺栓，安装链条张紧器的固定螺栓，取下定位销T40011。
    14）松开并取下TSI发动机排气凸轮轴调整工具SVW 9001和TSI发动机进气凸轮轴调整工具SVW9002。
    15）安装轴承座，并用螺栓固定。
    16）安装正时链下部盖板。
    17）安装正时链上部盖板。
    18）安装多楔带张紧装置。
    19）安装发动机支架。
