长安福特JR1. 3L、TF1. 5L发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2014-02-13 13:24:44

    2．正时链单元的安装步骤

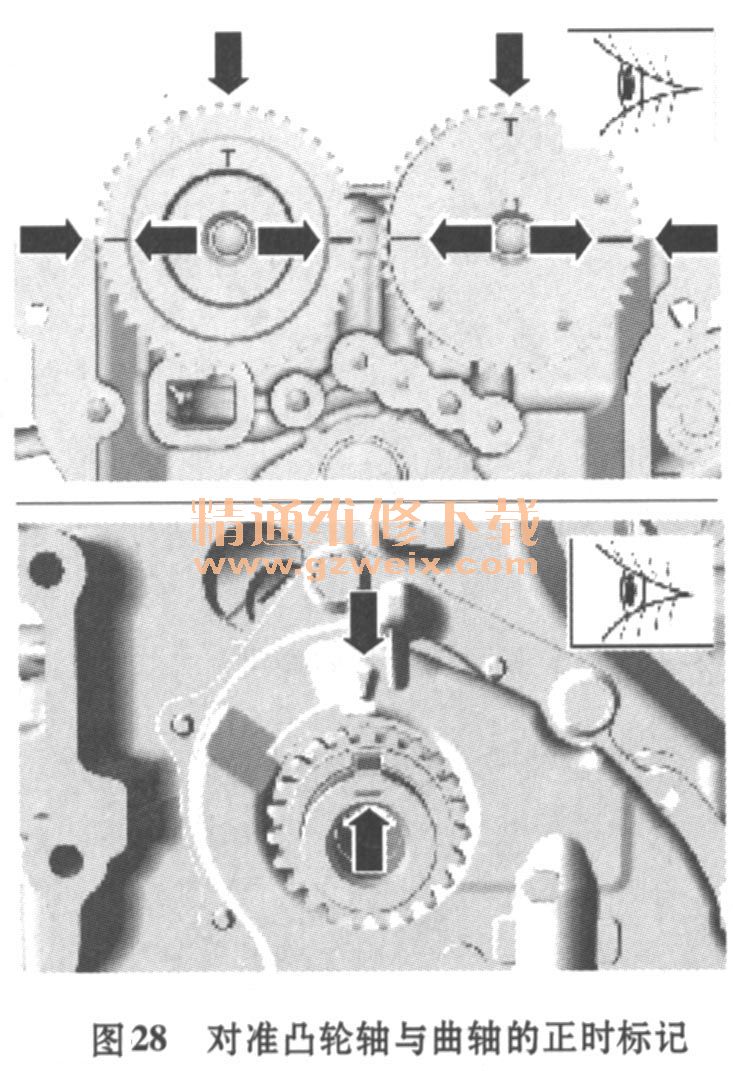

    1）如图28所示，对准箭头所指的凸轮轴与曲轴正时标记。

    2）如图29所示安装正时链导板并紧固螺栓，安装正时链，再安装张紧轨。

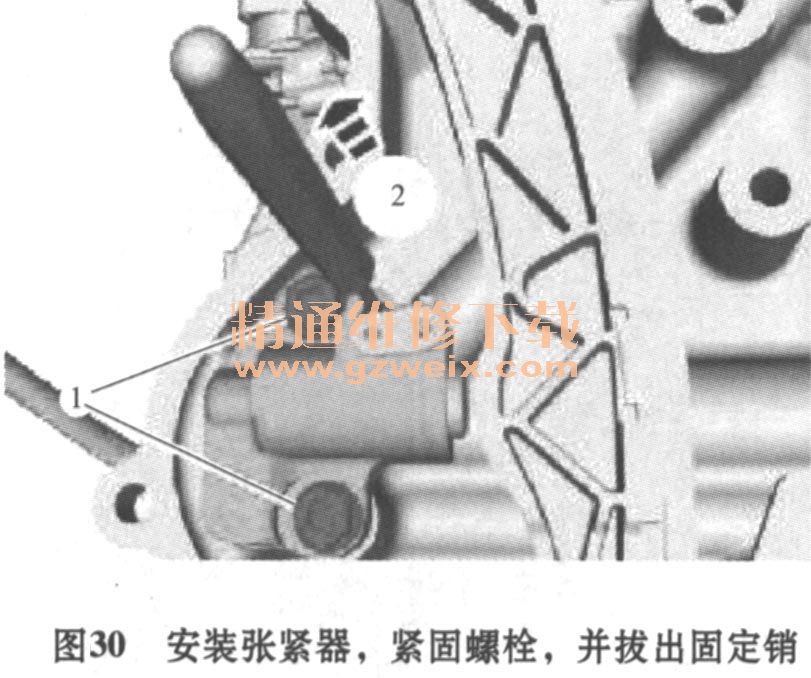

    3）如图30所示安装张紧器，紧固螺栓1，并拔出固定销2。

    4）安装密封圈，组件必须在涂上密封胶5 min之内装上。
    注意：密封圈未损坏时可重新使用。确保接合面干净且没有异物。

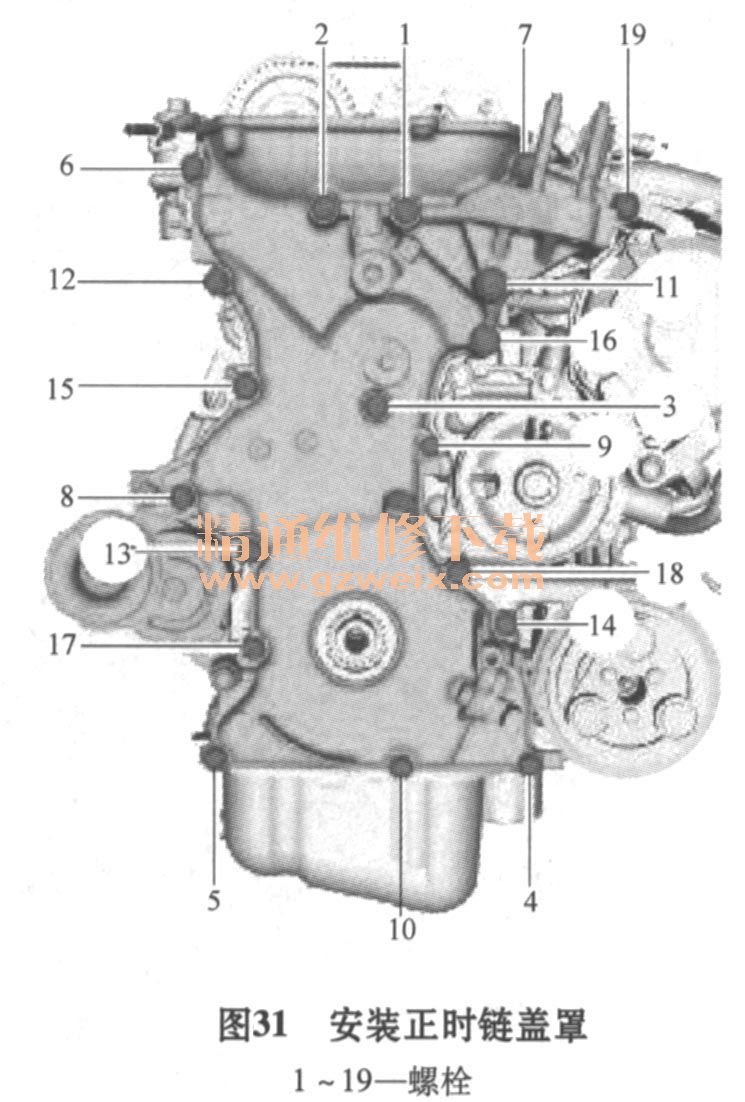

    5）如图31所示安装正时链盖罩，并按图示顺序和下述力矩紧固螺栓：螺栓1～6.8:螺栓9: 9N·m；螺栓10、12～15、17、螺栓7、11、16、19: 45N·m。

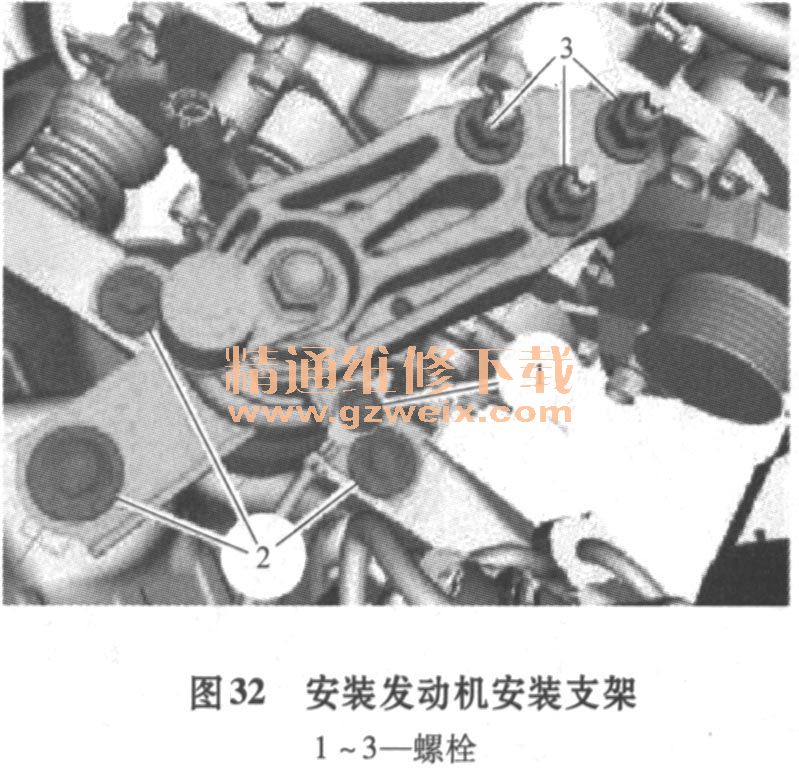

    6．安装所有螺栓并用手拧紧，然后再最如图32所示。螺栓1：拧紧力矩9N·m;螺栓2：拧紧力矩69N·m；螺栓3:拧紧力矩69N·m。

    7）用木块和卧式千斤顶升起并支撑车辆。
    8）安装曲轴前密封件。

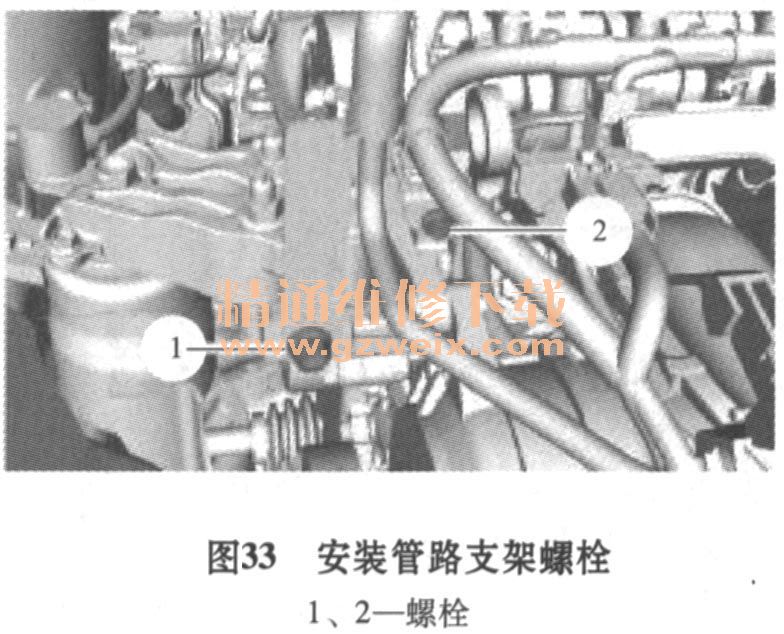

    9）如图33所示安装各管路固定支架螺栓：螺栓1：拧紧力矩12N·m；螺栓2：拧紧力矩9N·m。

    10）安装附件传动带和气门室盖。
