长安福特JNTA、CLTA、CDTA发动机正时校对方法
来源:本站整理  作者:佚名  2014-02-13 13:19:34

    福特嘉年华JNTA(1.3L)/CLTA(1.6L)/CDTA (1. 6 L)发动机正时
    1.正时链单元分解

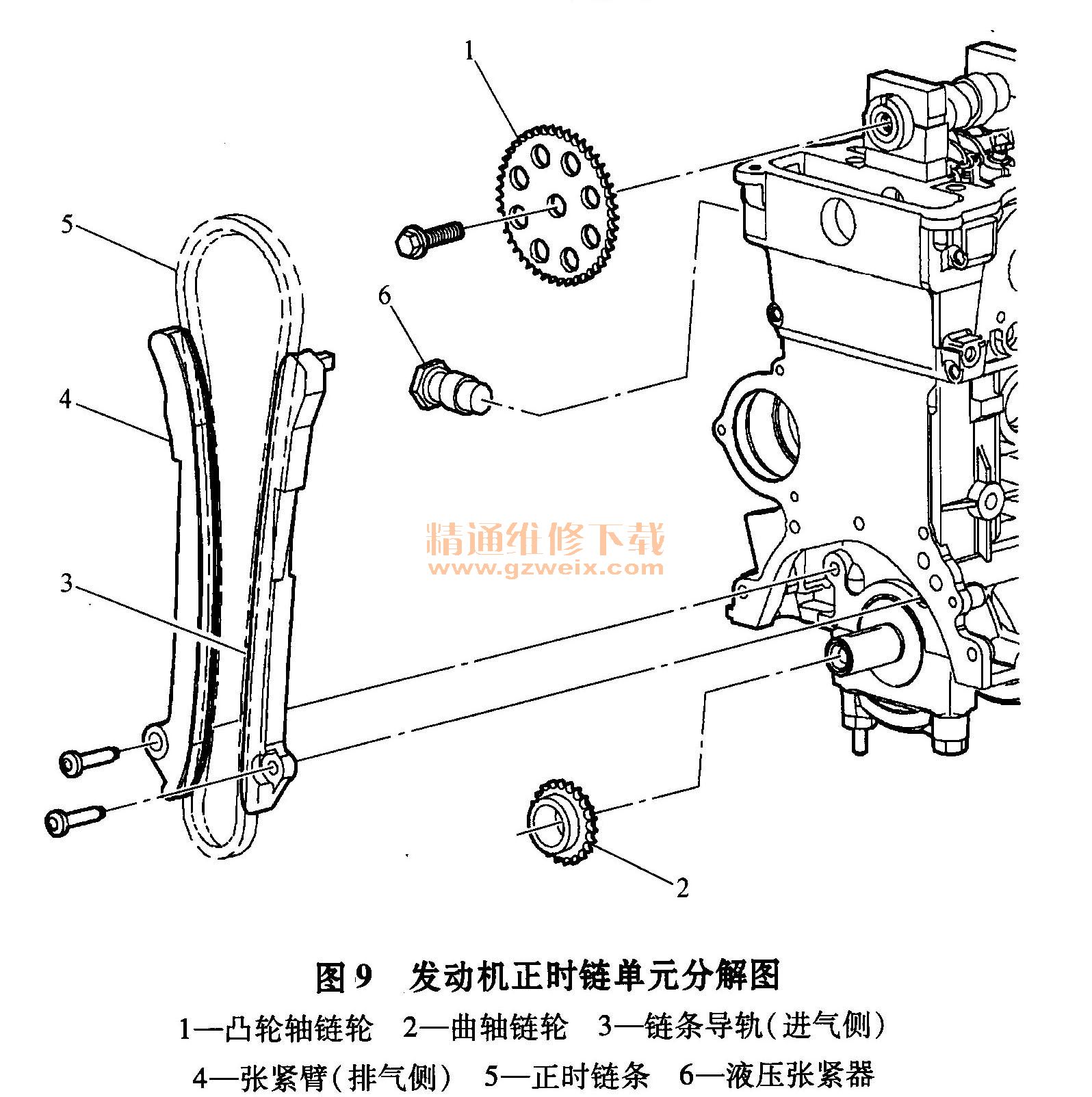

    JNTA/CLTA CDTA发动机正时链单元分解图如图9所示。


    2.正时链单元拆卸方法
    1)拆卸机油泵。
    2)降下车辆。
    3)拆卸气门室盖。

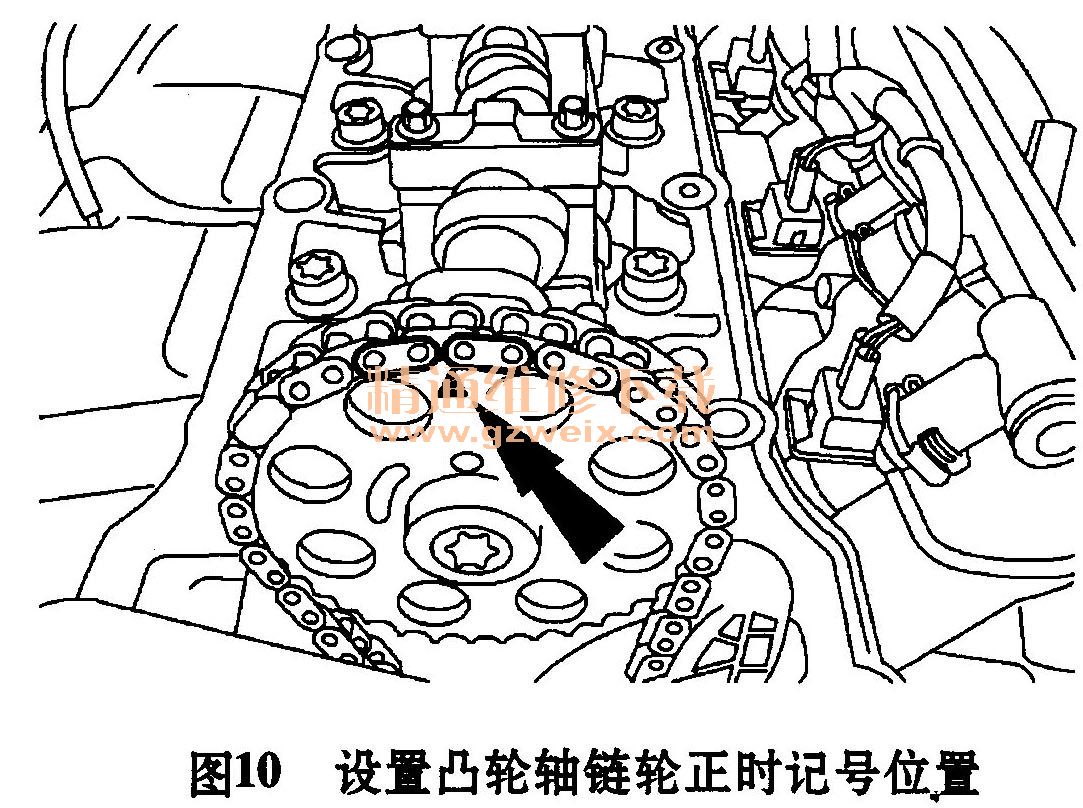

    4)凸轮轴链轮的正时记号必须置于正上方12点钟位置,如图10所示。标记正时链的位置。转动发动机让第一缸活塞处于压缩行程上止点(TDC)位置。

    注意:只能按正常旋转方向转动发动机曲轴。
    5)如图11所示拆卸正时链液压张紧器。

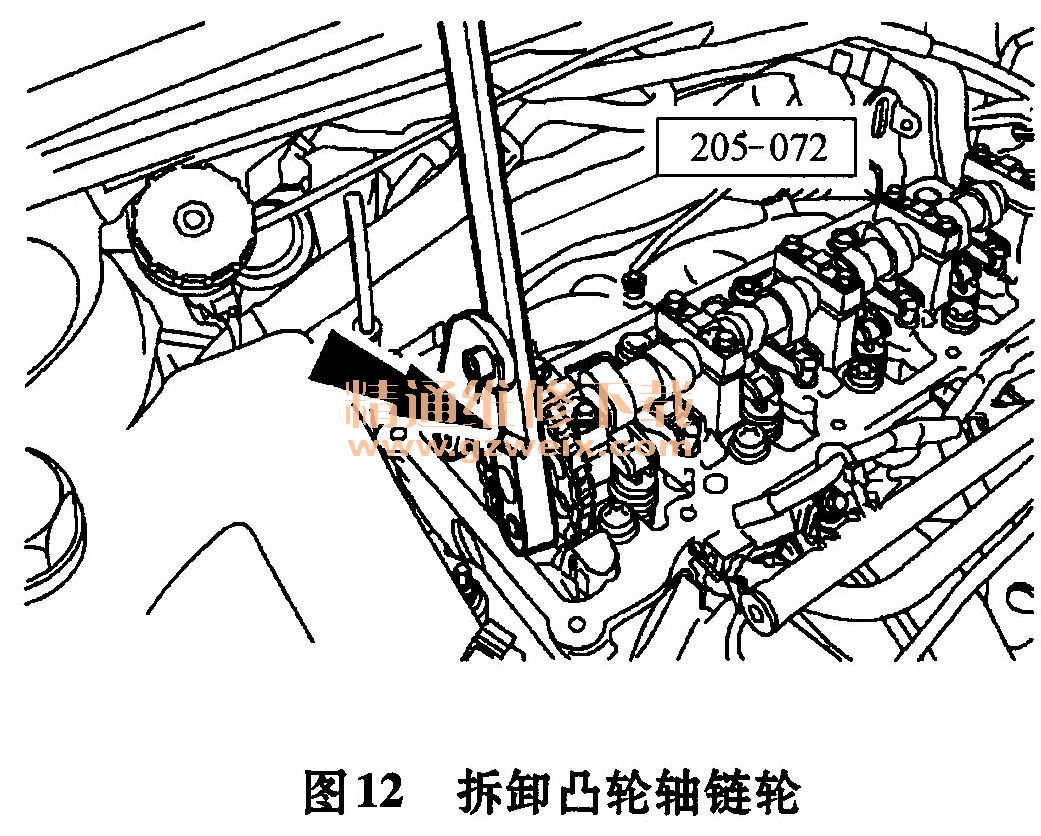

    6)使用专用工具,拆卸凸轮轴链轮,如图12所示。

    7)举升车辆。
    8)如图13所示拆卸张紧器臂。

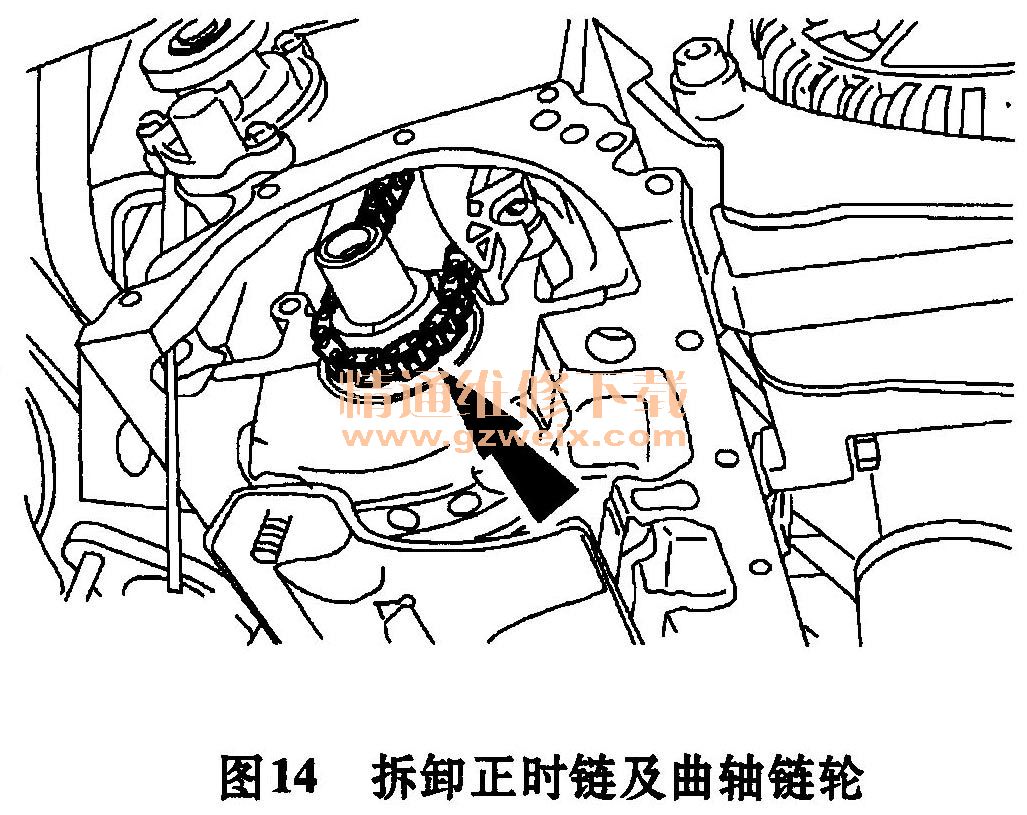

    9)拆卸正时链及曲轴链轮,如图14所示。
