一、Q7轿车3.6L BHK发动机正时链条部件识别

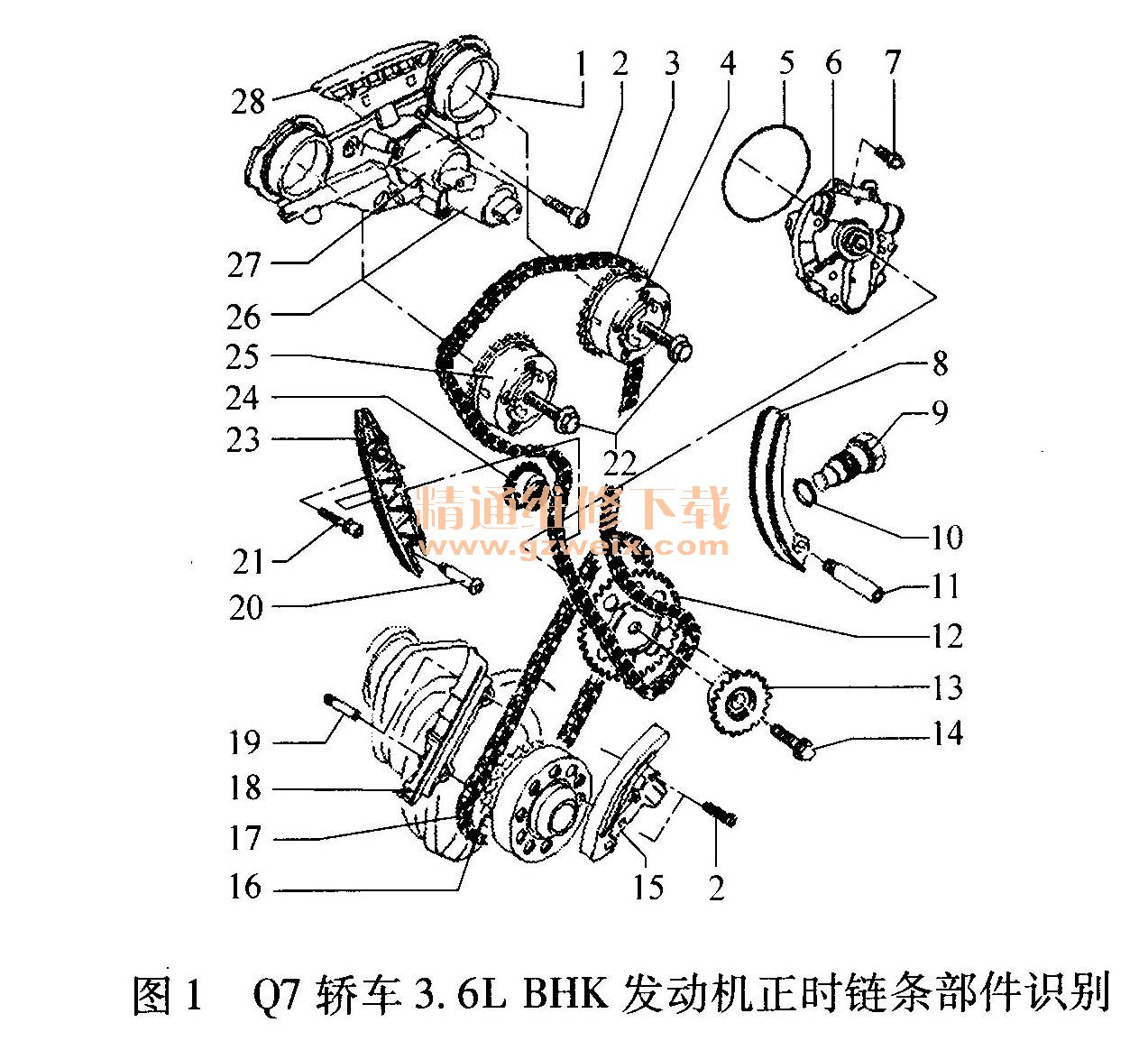

    Q7轿车3.6L BHK发动机正时链条部件识别见图1。

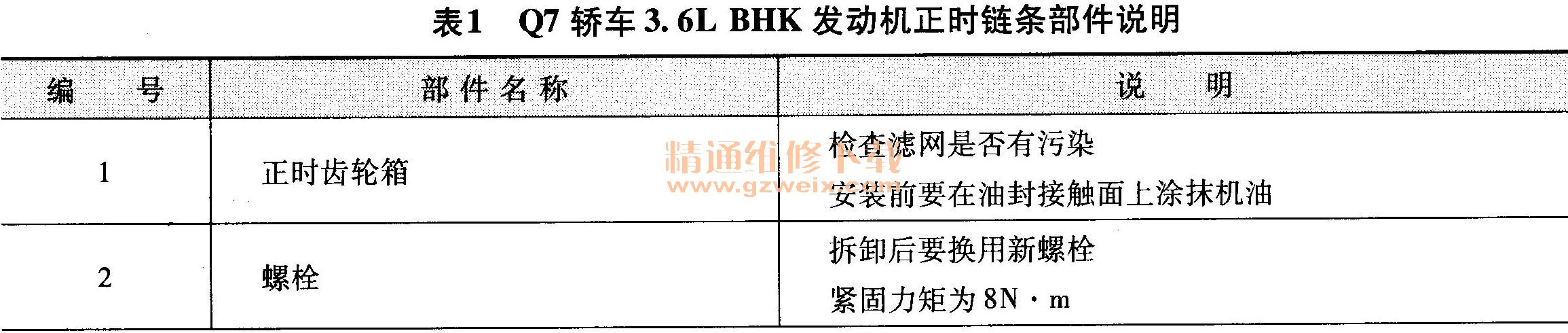

    部件说明见表1。

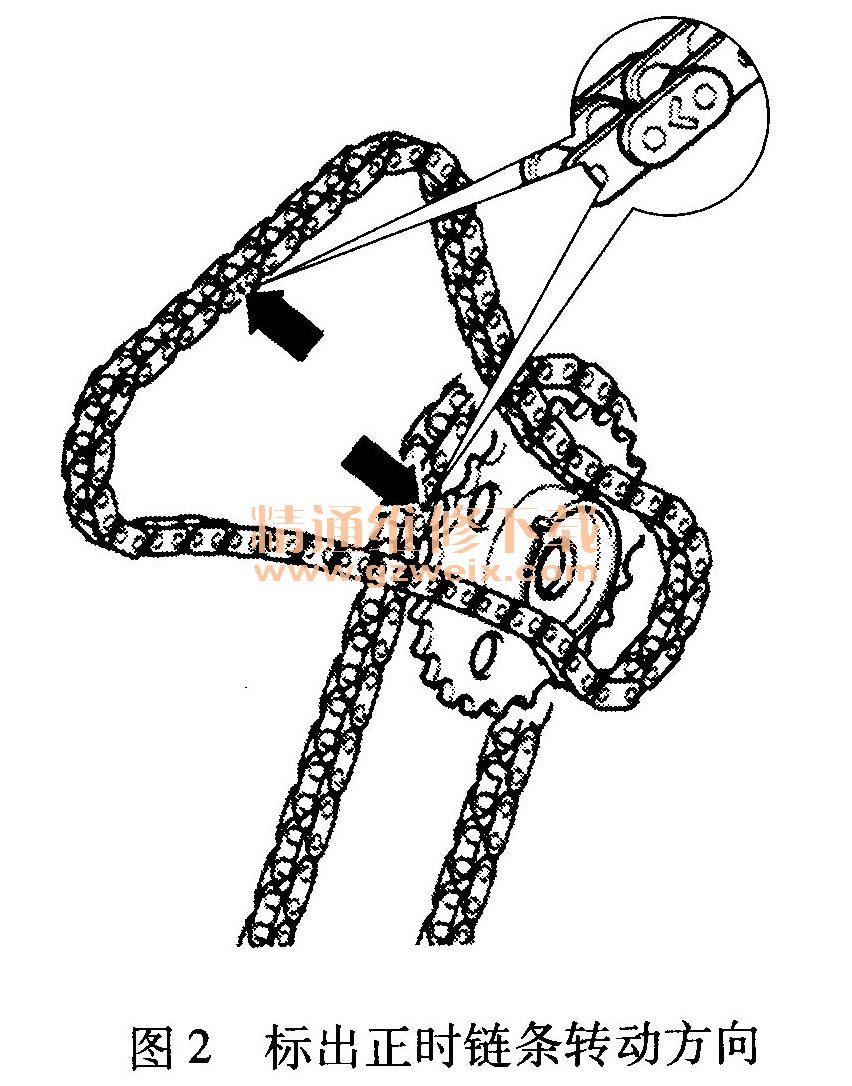

    注意：正时链条拆下后如果要重新安装使用，要按照图2所示标出正时链条的转动方向。

    二、Q7轿车3.6L BHK发动机凸轮轴正时链条拆卸
    1）拆下进气管。
    2）拆卸气缸盖罩。
    3）拆卸正时链条上部盖罩。

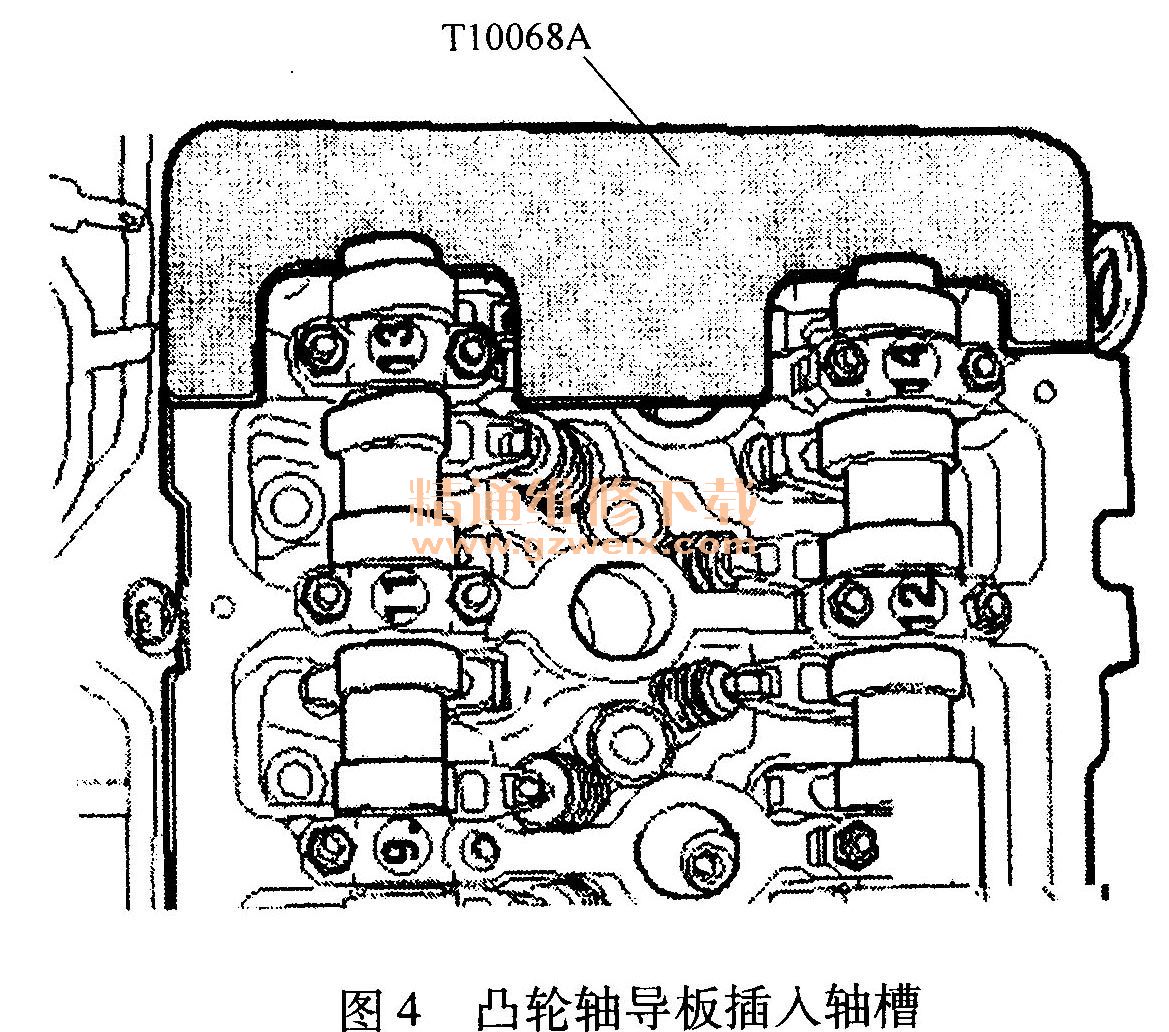

    4）沿发动机转动方向转动曲轴减振轮，使曲轴位于上止点位置。减振轮的标记要对准密封法兰上的标记，参见图3。凸轮轴导板T10068A必须能插入两个轴槽内，参见图4。

    5）如果操作时发现凸轮轴导板T10068 A不能插入轴槽，则将曲轴沿发动机转动方向旋转一周。
    6）拆卸正时链条张紧器，正时链条张紧器的安装位置见图5。

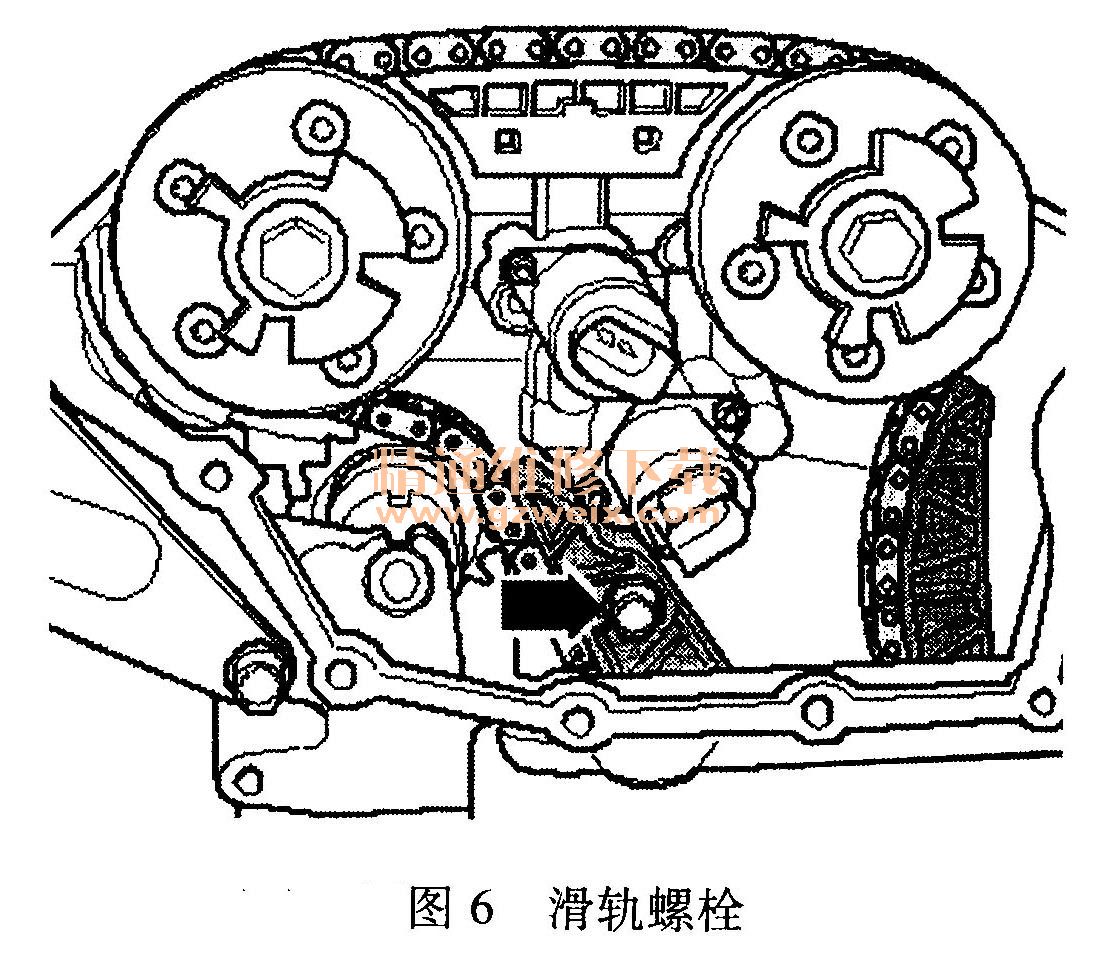

    7）旋出滑轨螺栓（图6）。

    8）取下凸轮轴导板T10068 A。注意，当松开或紧固凸轮轴调整装置螺栓时，不要安装凸轮轴导板T10068 A。
    9）用扳手固定住排气凸轮轴六角部位，旋出排气凸轮轴调整装置的螺栓，如图7所示。

    10）拆卸排气凸轮轴调整装置。

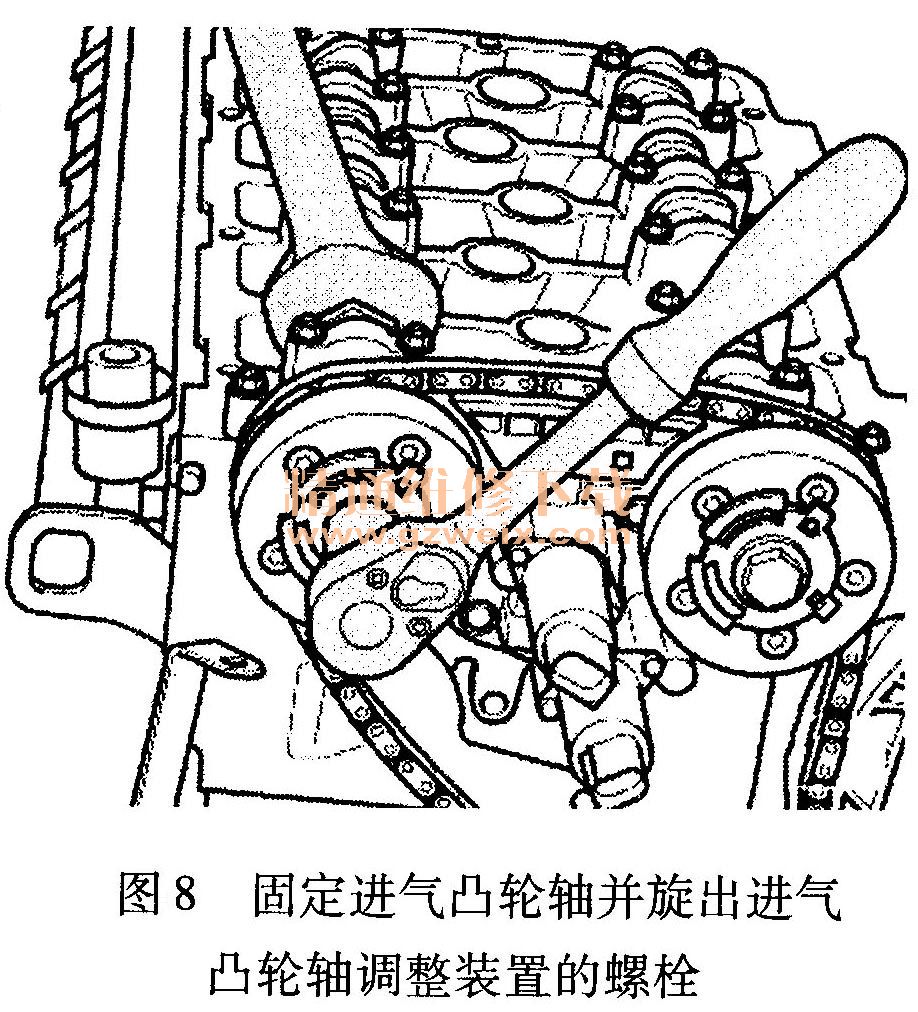

    11）用扳手固定住进气凸轮轴六角部位，旋出进气凸轮轴调整装置的螺栓，如图8所示。

    12）拆卸进气凸轮轴调整装置。
    13）把凸轮轴正时链放置在滑轨上方。
