（一）正时皮带的拆卸
    正时皮带的拆卸步骤和方法如下。
    注意：关闭点火开关后，在断开蓄电池前等待15分钟以确保ECU的学习模式存储在存储器中。
    1．将车辆放置在两柱举升机上。
    2．断开蓄电池电缆。
    3．分辨拆卸发动机下护板，右前车轮，挡泥板，附件驱动皮带。
    4．拆下附件驱动皮带。
    5．用支架支撑住发动机总成。

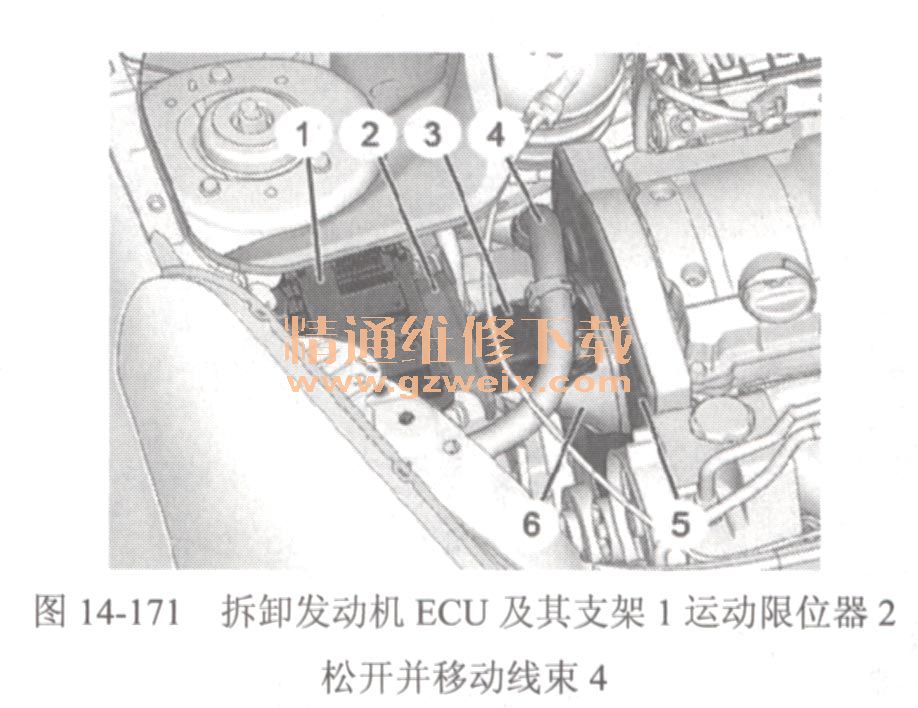

    6．拆卸发动机ECU及其支架1、运动限位器2,松开并移动线束4，如图14-171所示。

    7．拆卸右上侧发动机支架3、右上部中间发动机支撑6及正时齿轮室下盖和正时齿轮室上盖5与机油滤清器，如图14-171所示。
    8．用曲轴螺栓转动发动机，让凸轮轴皮带轮靠近定位点（按正常转向旋转）。

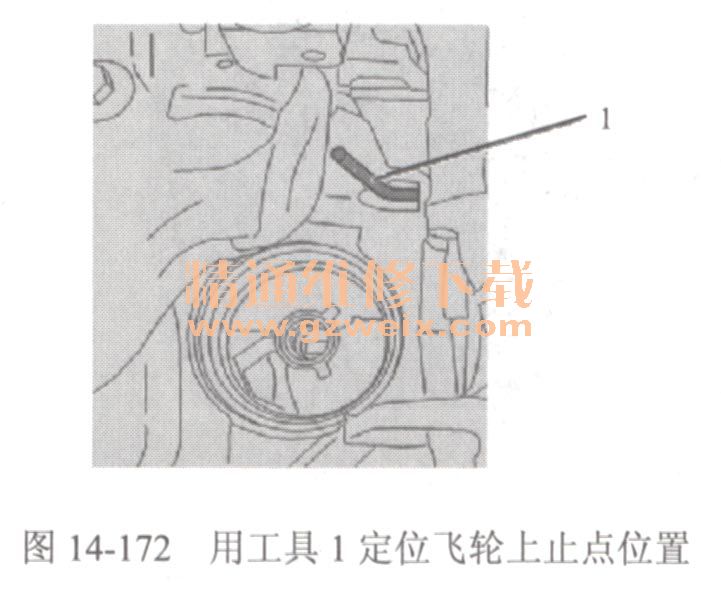

    9．用工具1定位飞轮上止点位置，如图14-172所示。

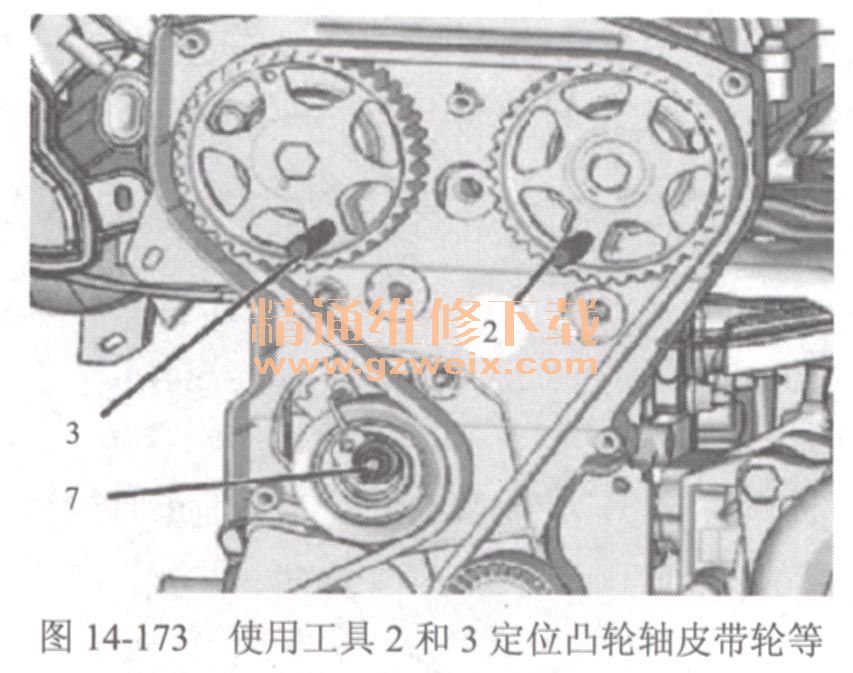

    10．使用工具2和3定位凸轮轴皮带轮，如图14-173所示。

拧松张紧轮7的螺栓，如图14-173所示。

    注意：不得将张紧轮转一整圈。
    11．用内六角扳手在a处顺时针转动张紧轮，将指针。拨到位置b，以完全放松皮带。用销钉将张紧轮指针定位在此位置，，如图14-174所示。
    12．拆卸皮带。
    注意：检查张紧轮可自由转动，应没有间隙和卡滞
