（四）右侧次凸轮轴传动链条的安装

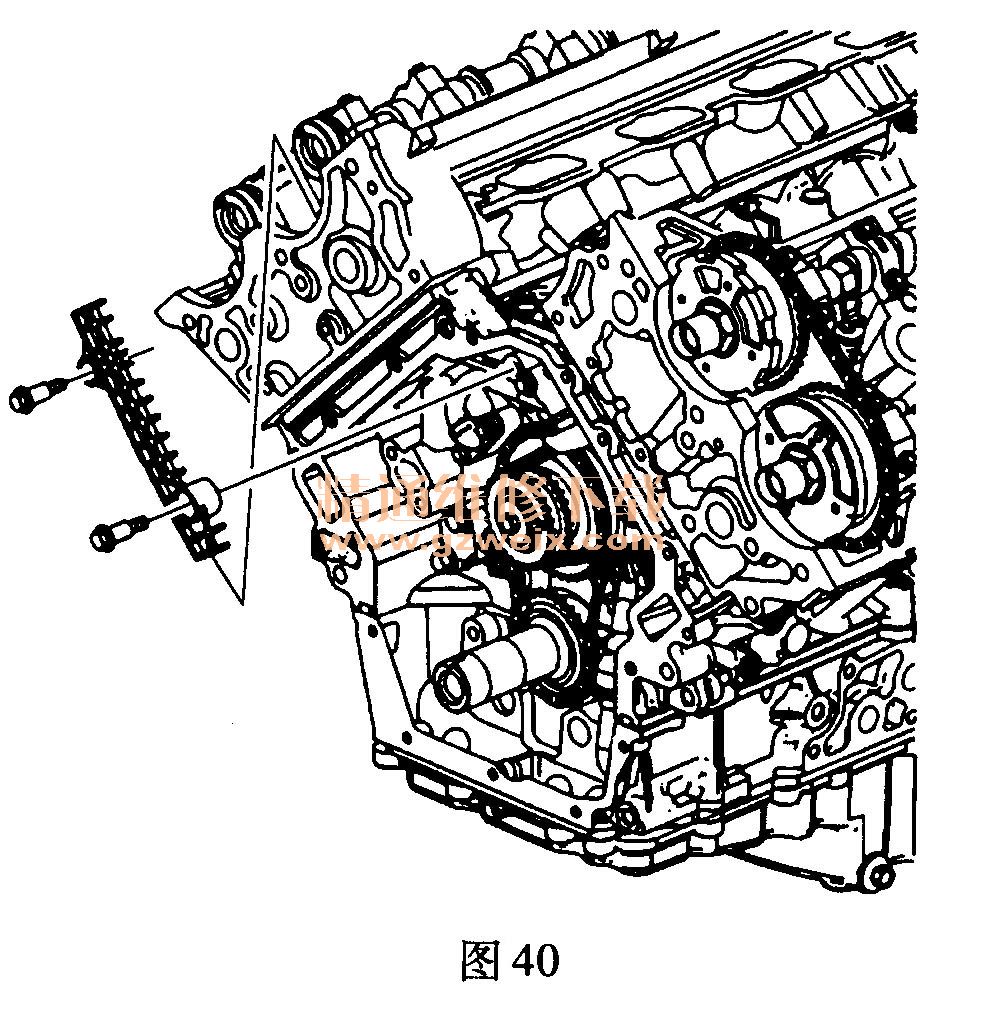

(1)安装右侧次凸轮轴传动链条导板，如图40所示。
(2)松弛地安装右侧下次凸轮轴传动链条导板螺栓。
(3)安装右侧次凸轮轴传动链条蹄片，如图41所示。
(4）安装右侧次凸轮轴传动链条蹄片螺栓，紧固螺栓至25N·m。
(5)通过将链条从右气缸盖上滑下并将链条放在凸轮轴端部，安装右次凸轮轴传动链条，如图42所示。
(6)将右侧次凸轮轴传动链条绕在中间传动链条链轮外排齿上。

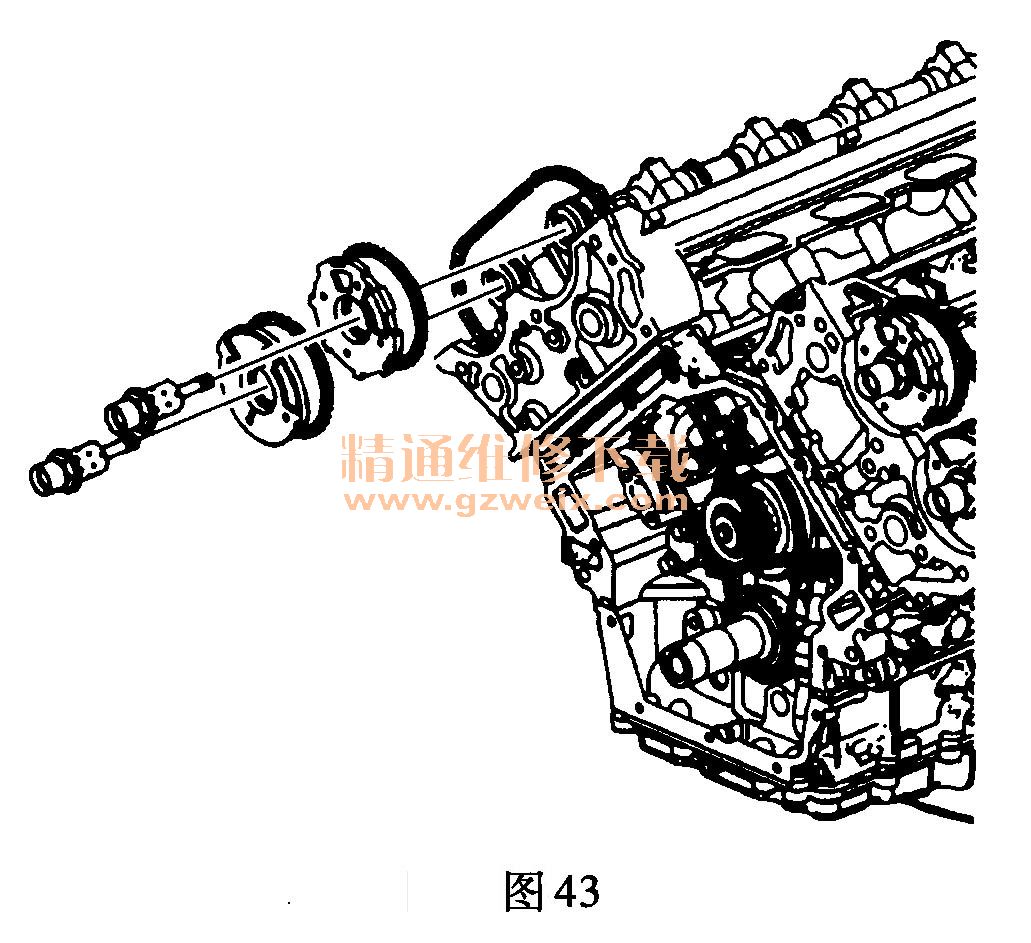

(7)将右进气和排气凸轮轴位置执行器装入右侧次凸轮轴传动链条内，如图43所示。
(8)将右进气和排气凸轮轴安装到凸轮轴上。标记“RI"（右进气）的凸轮轴链轮槽口嵌入进气凸轮轴销，标记“RE"（右排气）的凸轮轴链轮槽口嵌入排气凸轮轴销。
(9)必要时，用呆扳手卡住每个凸轮轴前部的六角部分，以使链轮槽口对准凸轮轴销。
(10)松弛地安装右进气和排气凸轮轴位置执行器机油控制阀。
(11)确保右进气和排气凸轮轴链轮槽口和凸轮轴销垂直于气缸盖，如图44所示。
(12)将凸轮轴固定工具安装到右缸盖凸轮轴上，如图45所示。

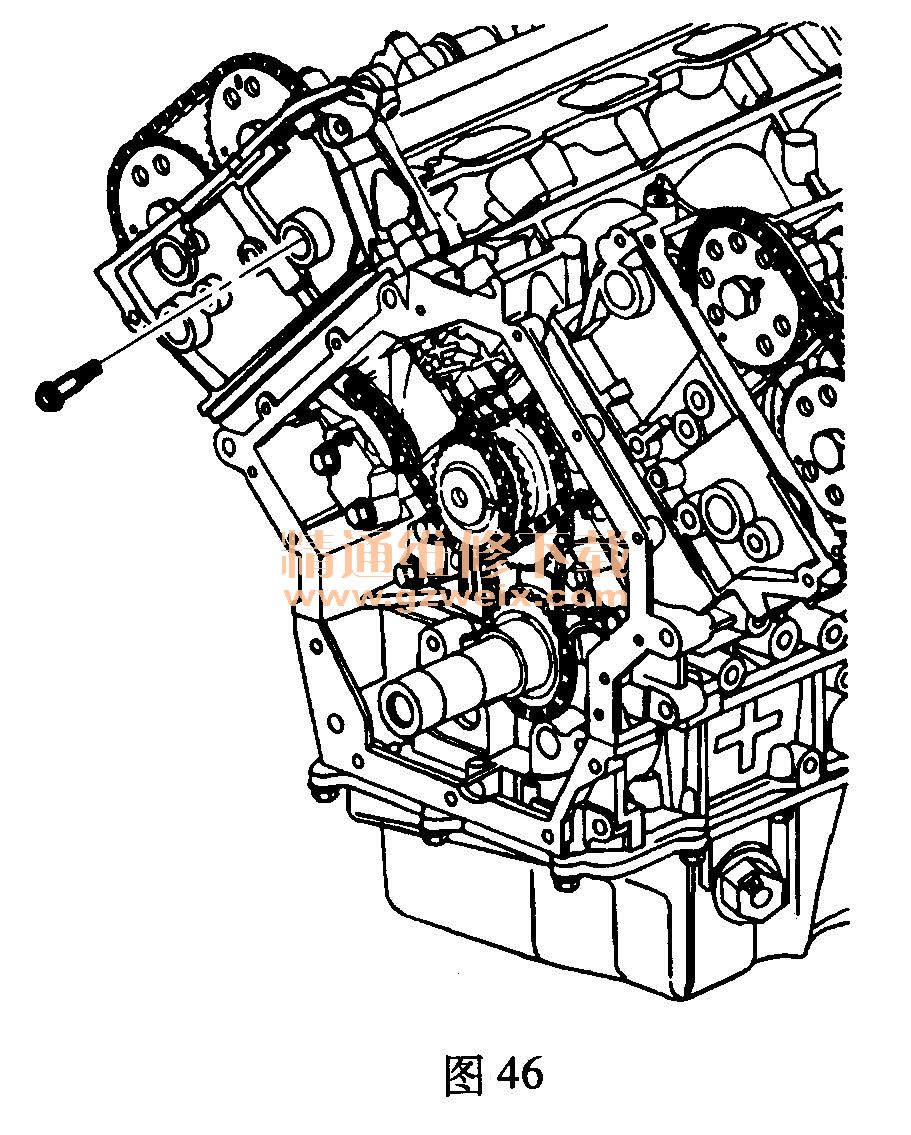

(13)安装右侧上次凸轮轴传动链条导板螺栓，紧固上、下两个右侧次凸轮轴传动链条导板螺栓至25N·m，如图46所示。
(14)按以下程序收缩右侧次凸轮轴传动链条张紧器：
1)逆时针旋转棘爪释放杆并将其固定住。
2)收缩右侧次凸轮轴传动链条张紧器蹄片并将其固定住。
3)松开棘爪杆并缓慢释放蹄片上的压力。
(15)当棘爪杆移动到第一个缺口时，应听到“咔嗒”声。通过释放杆上的孔将销插入，以将右侧次凸轮轴传动链条张紧器蹄片锁定在收缩位置。
(16)安装右侧次凸轮轴传动链条张紧器。
(17)安装右侧次凸轮轴传动链条张紧器螺栓。
(18)从右侧次凸轮轴传动链条张紧器杆上拆卸销。

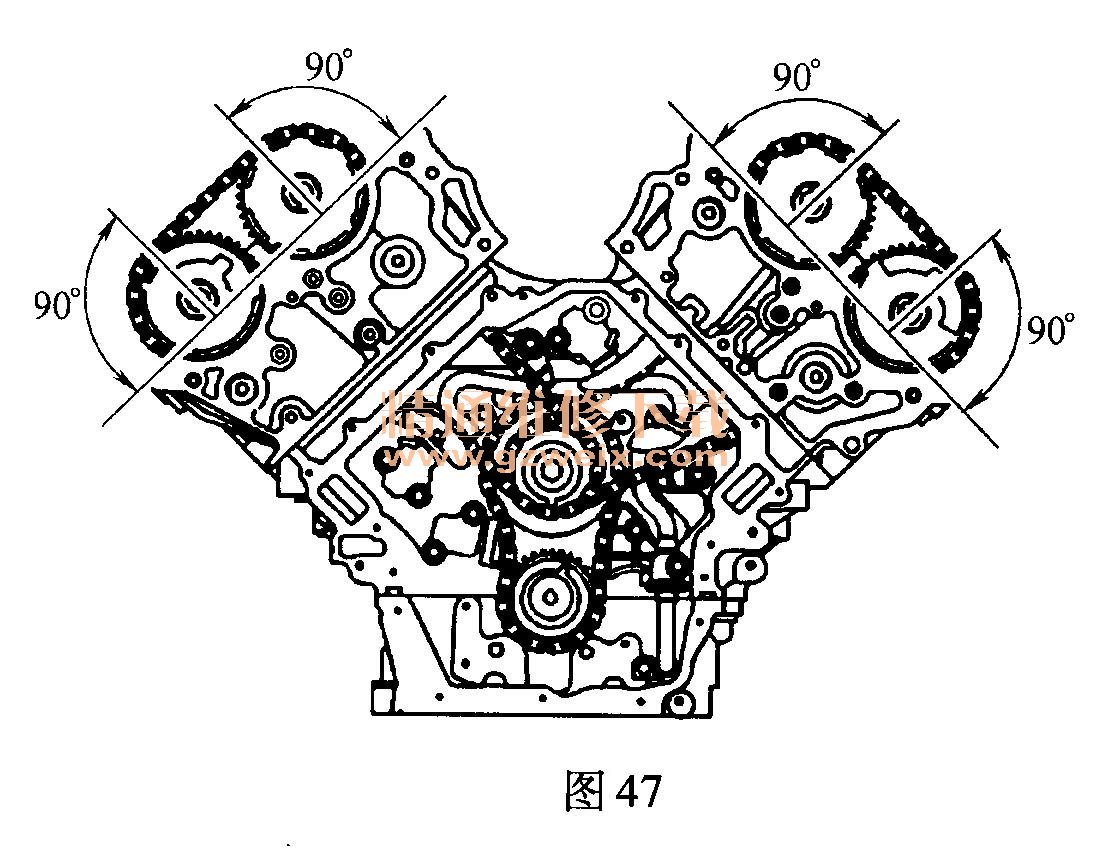

(19)确保所有次正时部件的正确定位，如图47所示。

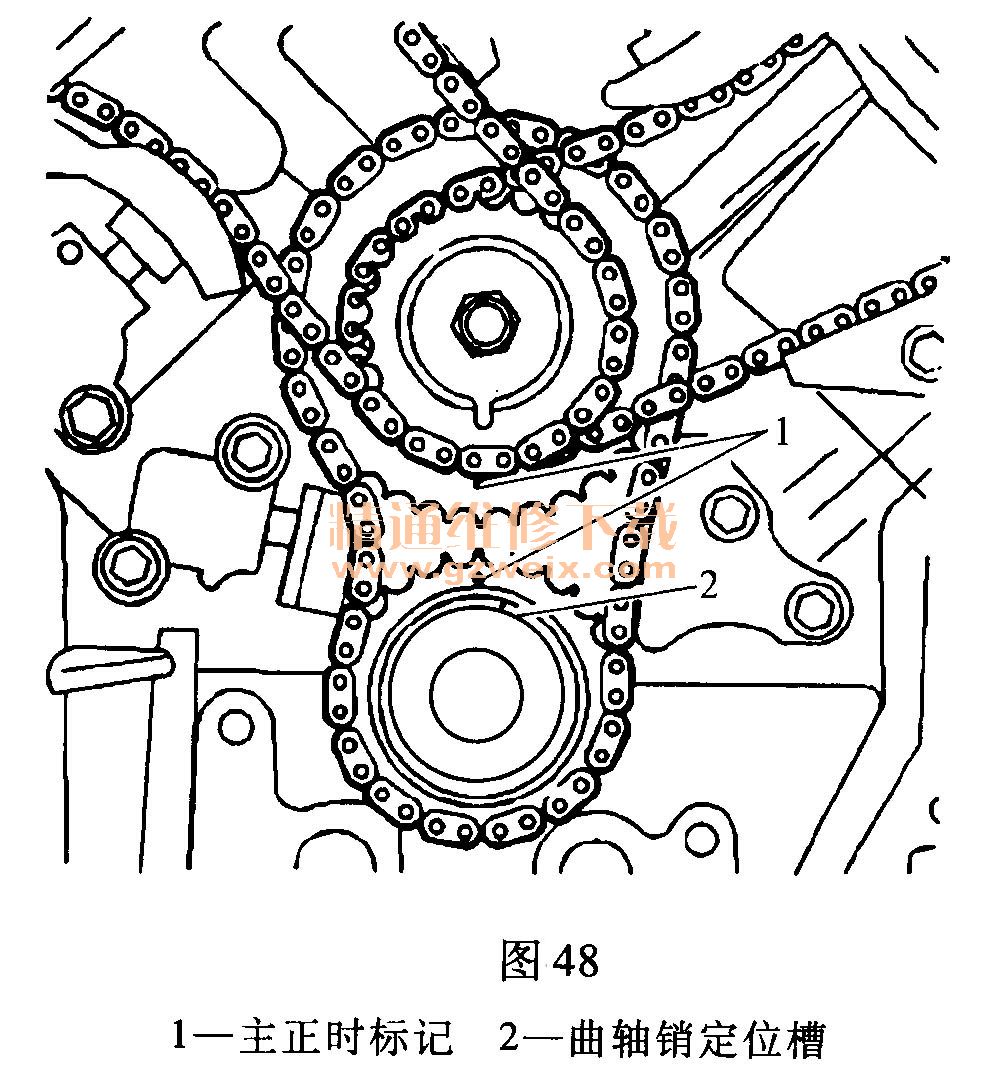

(20)确保所有主正时部件1, 2定位正确，如图48所示。

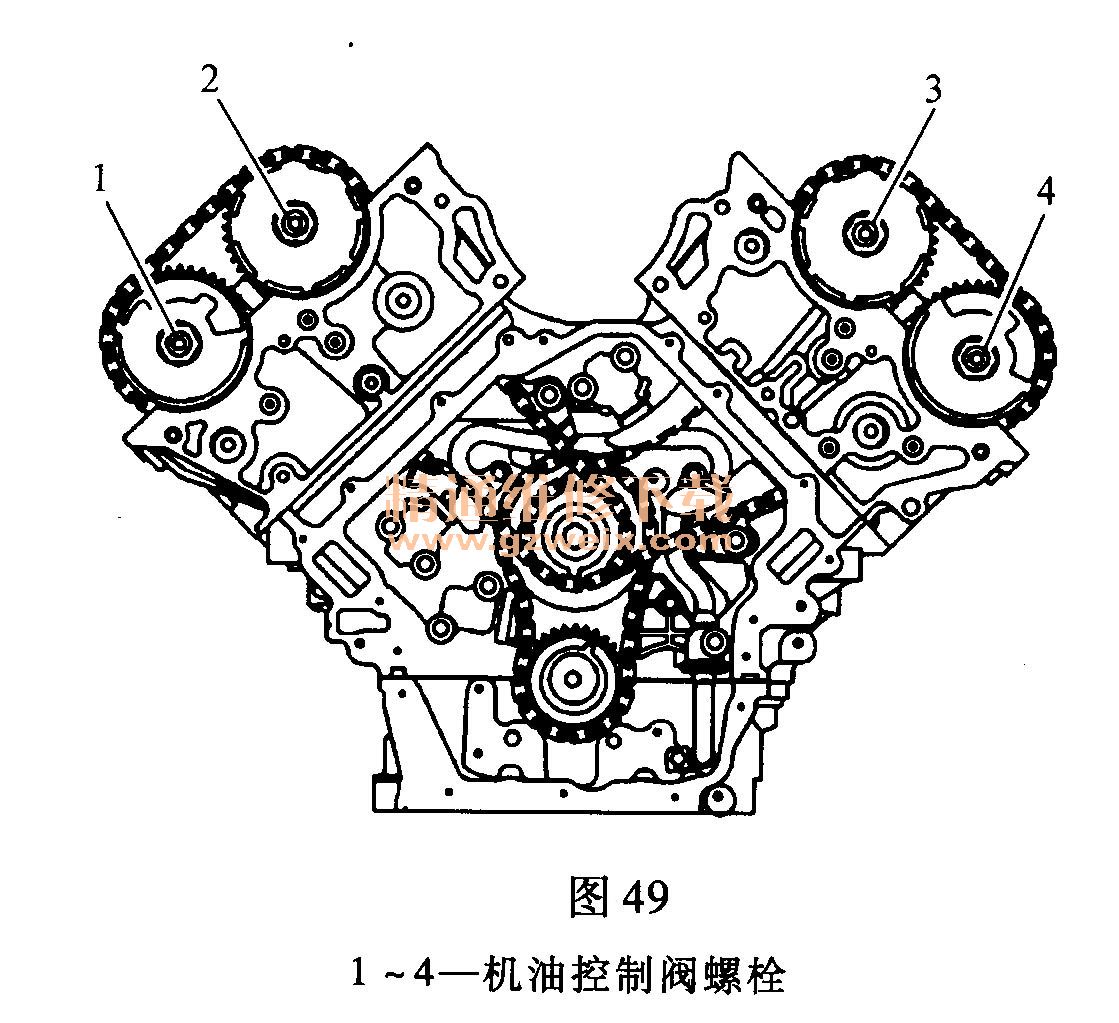

(21)将适当的扳手卡住每个凸轮轴的六角部分，以防止发动机转动。紧固所有凸轮轴位置执行器机油控制阀1-4至120N·m，如图49所示。
