适用2006～2010年克莱斯勒300C（3. 5 L V6）车型

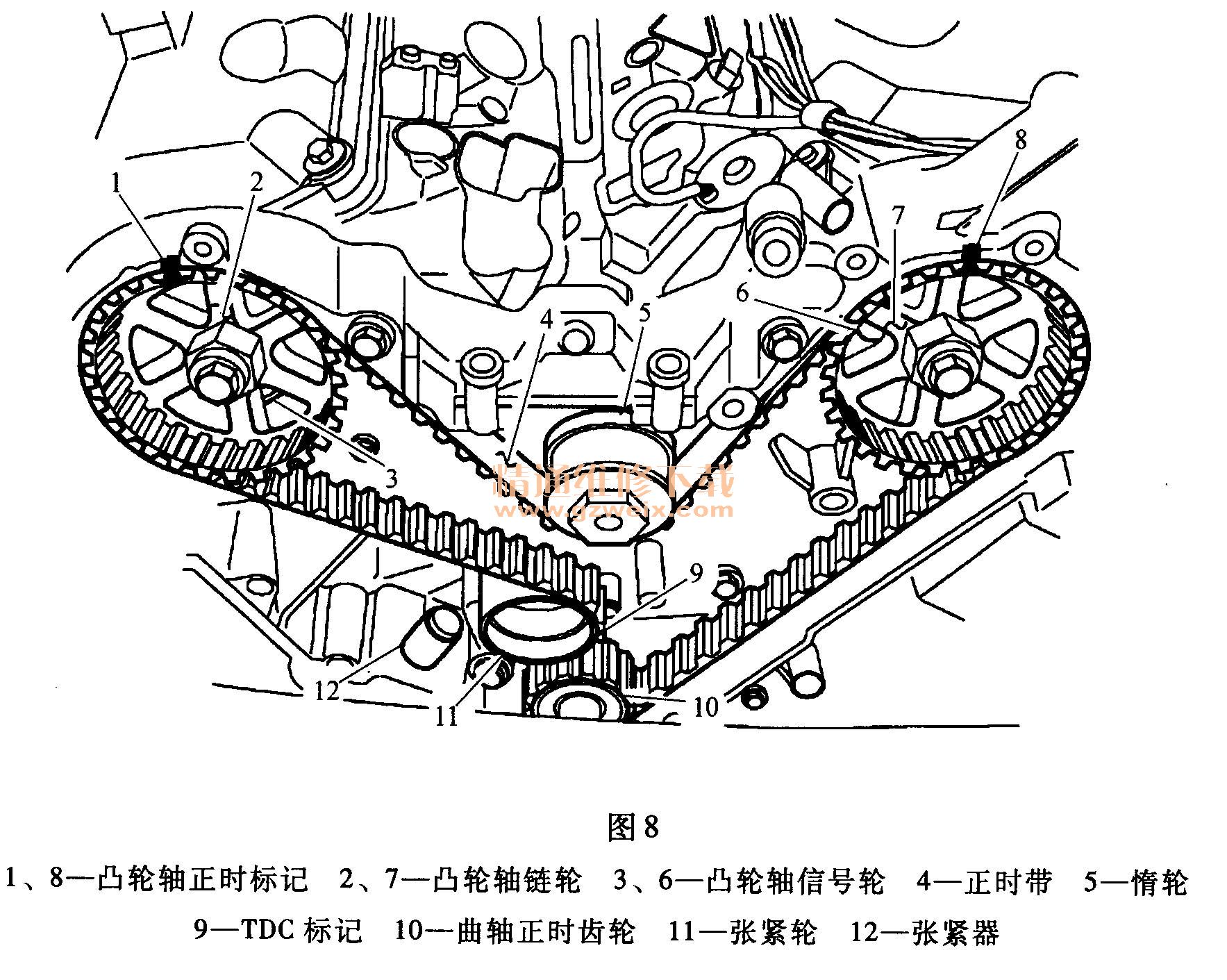

    （一）正时示意图（图8）

    （二）拆卸方法
    (1)执行燃油压力释放程序。
    (2)断开蓄电池的负极电缆。
    (3)拆下两个气缸盖罩并松开摇臂总成。
    (4)拆下前正时带室盖。
    (5)如果正时带要再使用，应标记正时带的旋转方向。
    (6)顺时针旋转发动机直到曲轴正时齿轮10的正时标记与机油泵壳体9上的TDC标记对齐，而且凸轮轴链轮2, 7的正时标记1, 8与后室盖上的标记对齐，如图8所示。
    (7)拆下正时带张紧器12和正时带。
    (8)检查张紧器是否有油液泄漏。
    (9)检查轴销和螺栓是否移动自由、轴承润滑脂是否泄漏以及旋转是否平滑。如果旋转不自由，则更换摇臂和带轮总成。

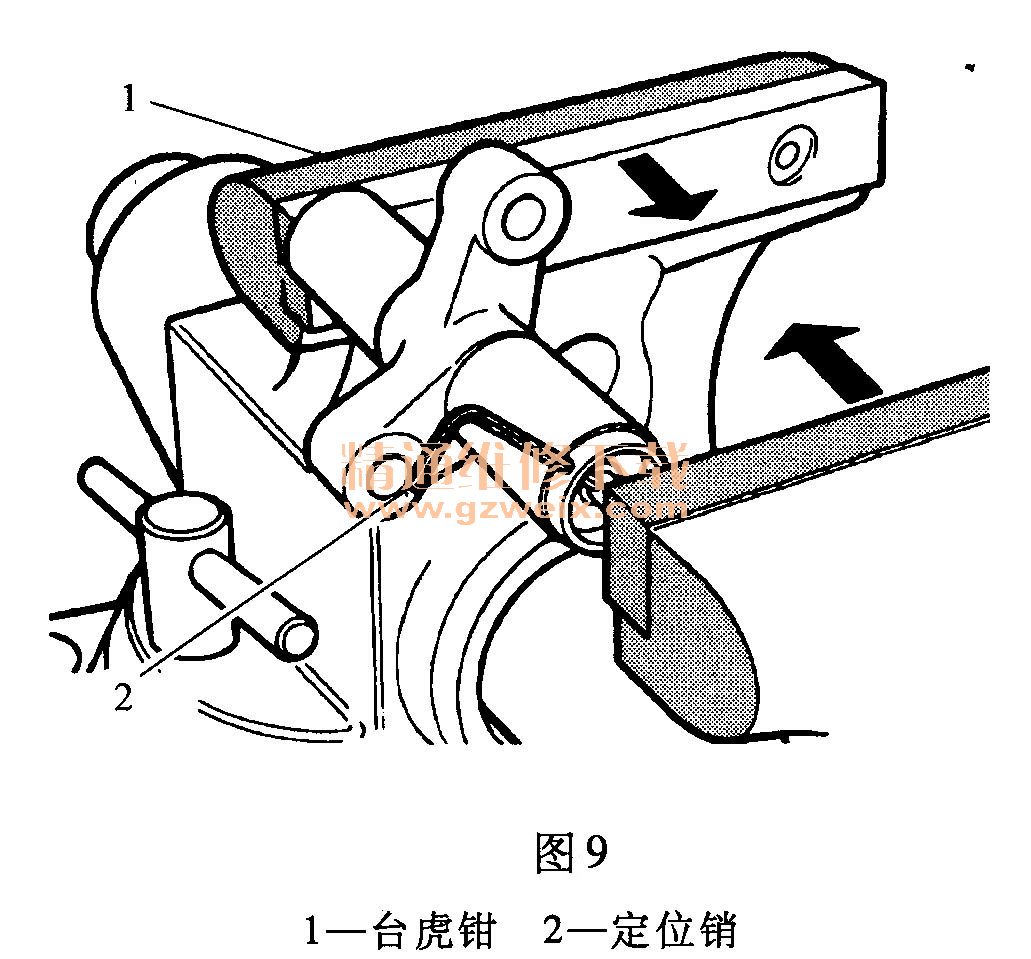

    (10)当从发动机上拆下张紧器时，必须按以下方法把柱塞压入张紧器体，如图9所示：

    1)把张紧器放入台虎钳1并慢慢压柱塞。张紧器放气大约需要5 min。
    2)当把柱塞压入张紧器体时，插入一个定位销2以保持柱塞在一个适当位置。

    （三）安装方法
    (1)把曲轴正时齿轮10（图8,后同）的正时标记与机油泵盖上的TDC标记9对准。
    (2)把凸轮轴正时齿轮2, 7的正时参考标记1, 8与后正时室盖上的标记对准。
    (3)以逆时针方向在曲轴正时齿轮10上安装正时带。当正时带处于张紧器带轮11周围时，保持正时带张紧度。
    (4)将张紧器带轮11紧靠在正时带上，把张紧器装入壳体并拧紧到28N·m。每一凸轮轴正时齿轮标记必须保持与室盖上的标记对准。
    (5)当张紧器在适当位置时，拉动定位销使张紧器能够伸到带轮支架。
    (6)旋转凸轮轴正时齿轮2圈并检查凸轮轴和曲轴上的正时标记。该标记应该在它们各自的位置上对齐。如果不能对齐，重复上面的步骤。
    (7)安装前正时带室盖。
    (8)拧紧摇臂总成并安装气缸盖罩。
    (9)连接蓄电池的负极电缆。
