别克GL8(2.4L LE5)发动机正时校对方法
来源:本站整理  作者:佚名  2013-05-26 14:16:43

    适用2011~2012年别克GL8(2.4L LE5)车型
    (一)拆卸方法

    (1)顺时针旋转曲轴至1号活塞在排气行程的上止点处,安装凸轮轴执行器锁止工具1,如图34所示。

    (2)将凸轮轴执行器锁止工具安装到气缸盖上并紧固至10N·m。
    (3)松开进、排气凸轮轴执行器螺栓。
    (4)拆下凸轮轴执行器锁止工具。
    (5)拆下正时链条上导板螺栓,取下正时链条上导板1,如图35所示。

    (6)拆下正时链条张紧器柱塞1,如图36所示。

    注意:在拆下正时链条前,必须拆下正时链条张紧器来释放链条张力。

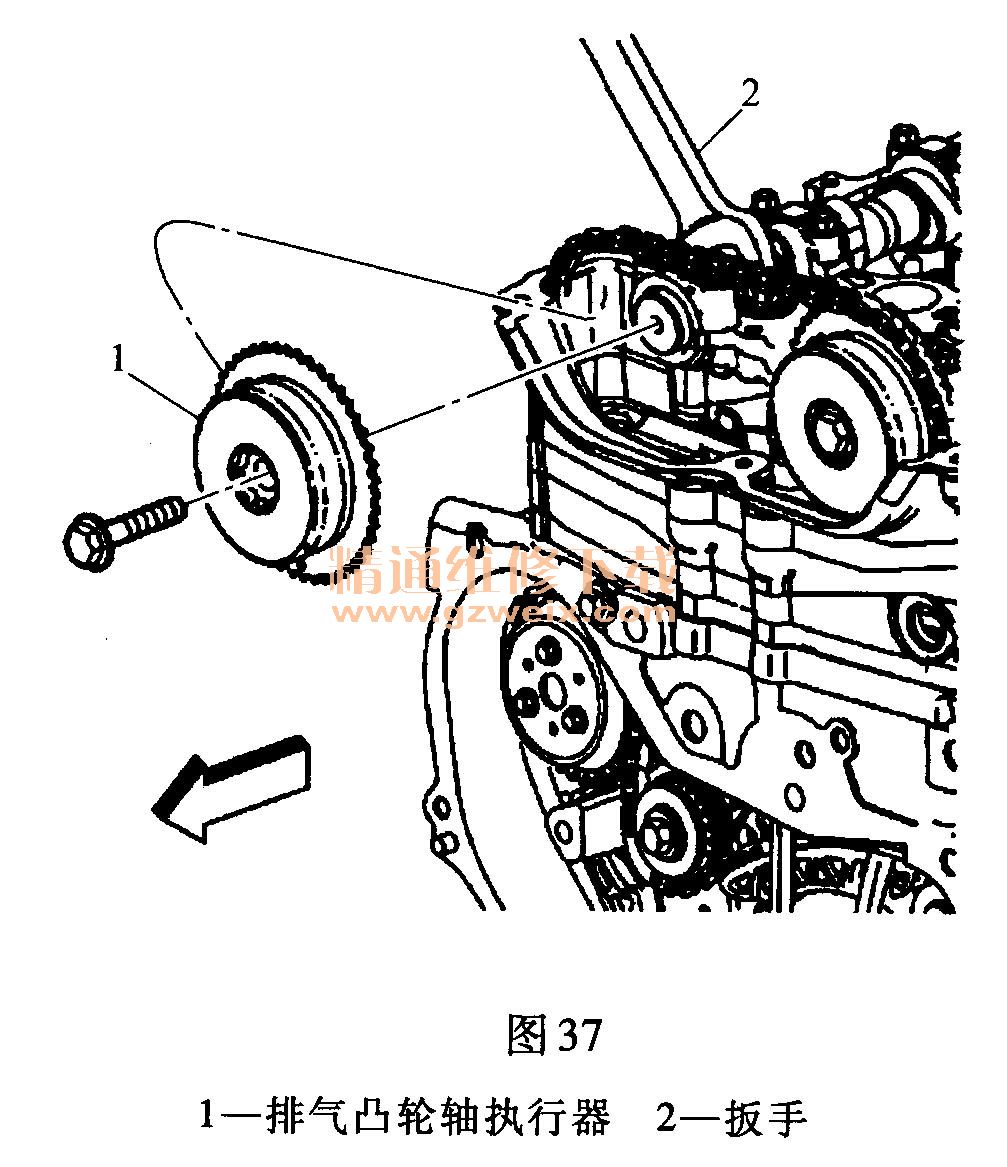

    (7)将六角头定位在排气凸轮轴上并用扳手2固定,如图37所示。

    (8)拆下排气凸轮轴螺栓和排气凸轮轴执行器1,报废螺栓。

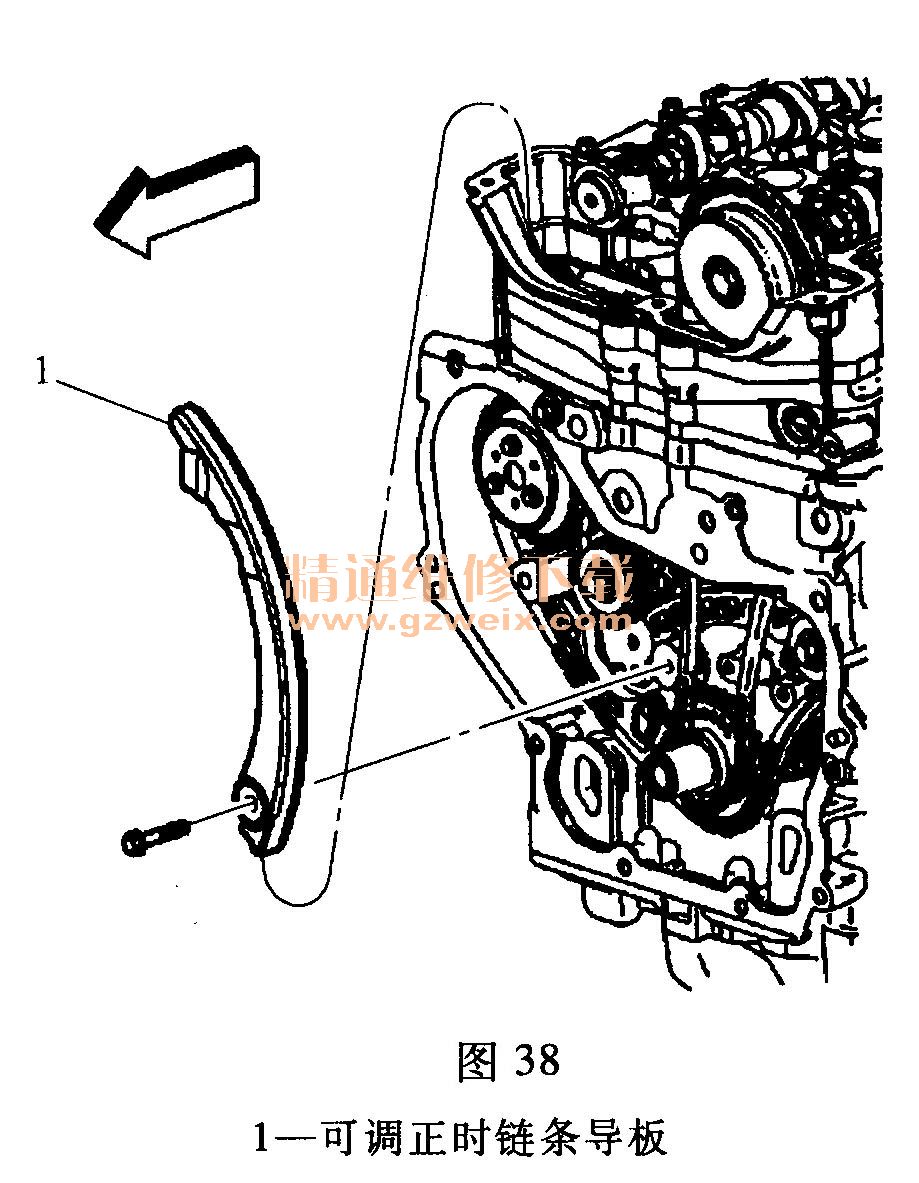

    (9)拆下可调节正时链条导板螺栓,取下可调正时链条导板1,如图38所示。

    (10)拆下螺塞1,以接近正时链条导板的螺栓,如图39所示。

    (11)拆下正时链条导板螺栓,取下正时链条导板1,如图40所示。

    (12)用扳手固定进气凸轮轴,通过气缸盖顶部,拆下进气凸轮轴执行器螺栓、进气凸轮轴执行器1和正时链条2,报废螺栓,如图41所示。

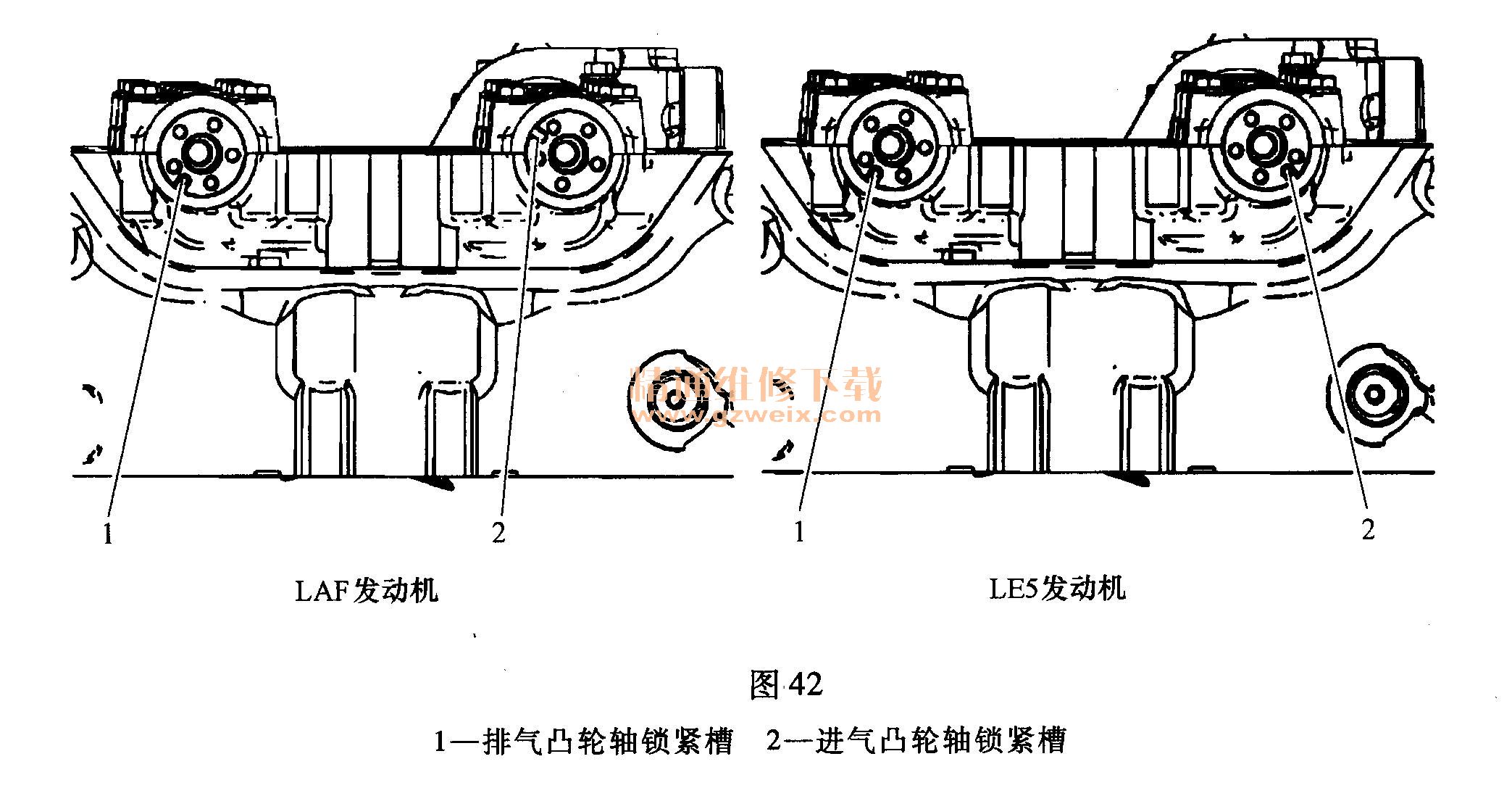

    (13)在排气凸轮轴执行器锁紧槽1和进气凸轮轴锁紧槽2与气缸盖对齐处进行标记,如图42所示。

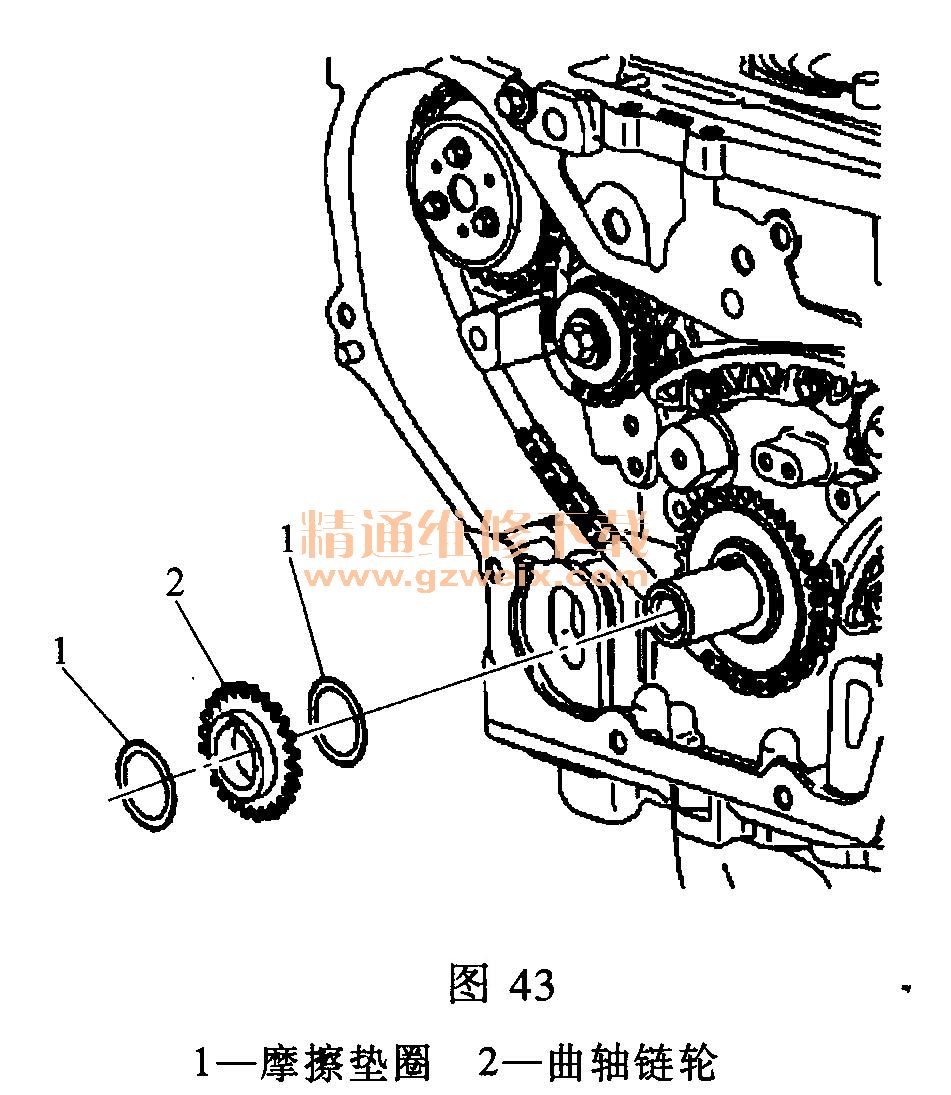

    (14)拆下曲轴链轮2和摩擦垫圈1(如装备),如图43所示。

    (15)拆下正时链条机油喷嘴螺栓。
    (16)拆下正时链条机油喷嘴1,如图44所示。

    (17)拆下平衡轴传动链条张紧器螺栓1和张紧器2,如图45所示。

    (18)拆下可调节平衡轴链条导板螺栓和导板,如图46所示。

    (19)拆下平衡器链条上导板螺栓1和上导板2,如图47所示。

    (20)拆下平衡器链条下导板螺栓1和下导板2,如图48所示。

    (21)拆下平衡轴传动链条。

[1] [2]  下一页
