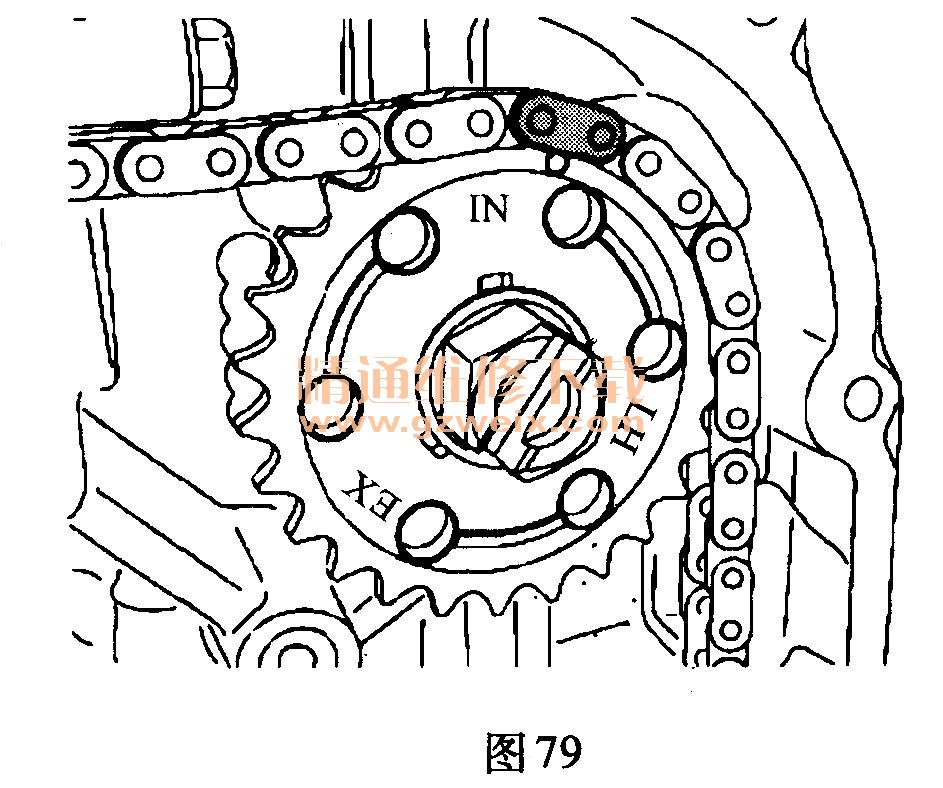

2)将正时链条（金色）与进气凸轮轴链轮（左）的正时标记位置相匹配，如图79所示。

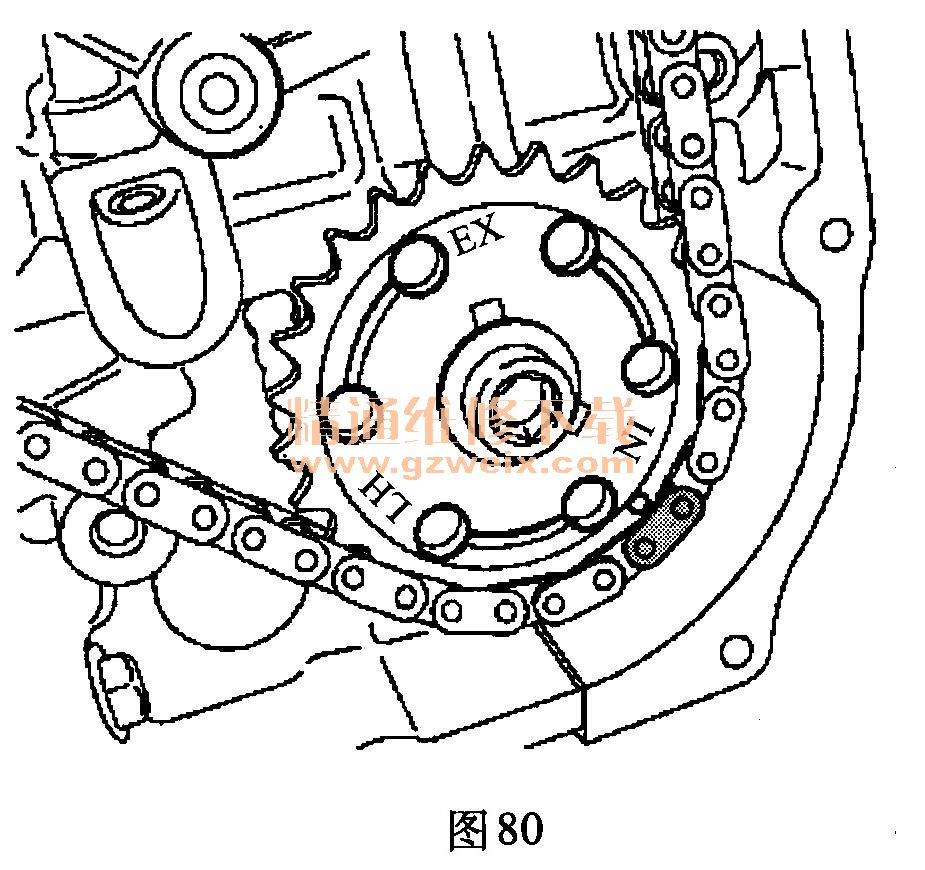

    3)将正时链条（金色）与排气凸轮轴链轮（左）的正时标记位置相匹配，如图80所示。

    (7)安装链条导向装置（左：凸轮之间）。
    (8)安装链条张紧器杆（左）。
    (9)安装链条张紧器（左）。
    (10)从链条张紧器（左）中拉出限位器销。
    (11)安装正时链条（右）。

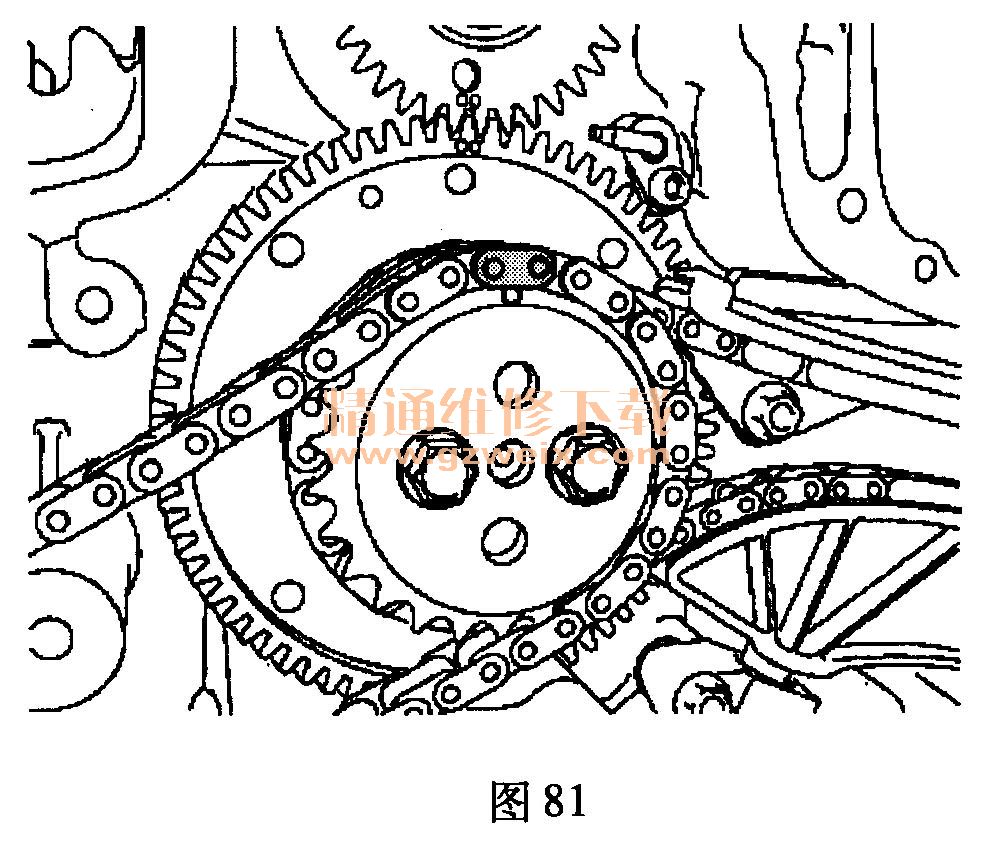

    1)将正时链条蓝色与减速链轮和齿轮的正时标记位置相匹配，如图81所示。

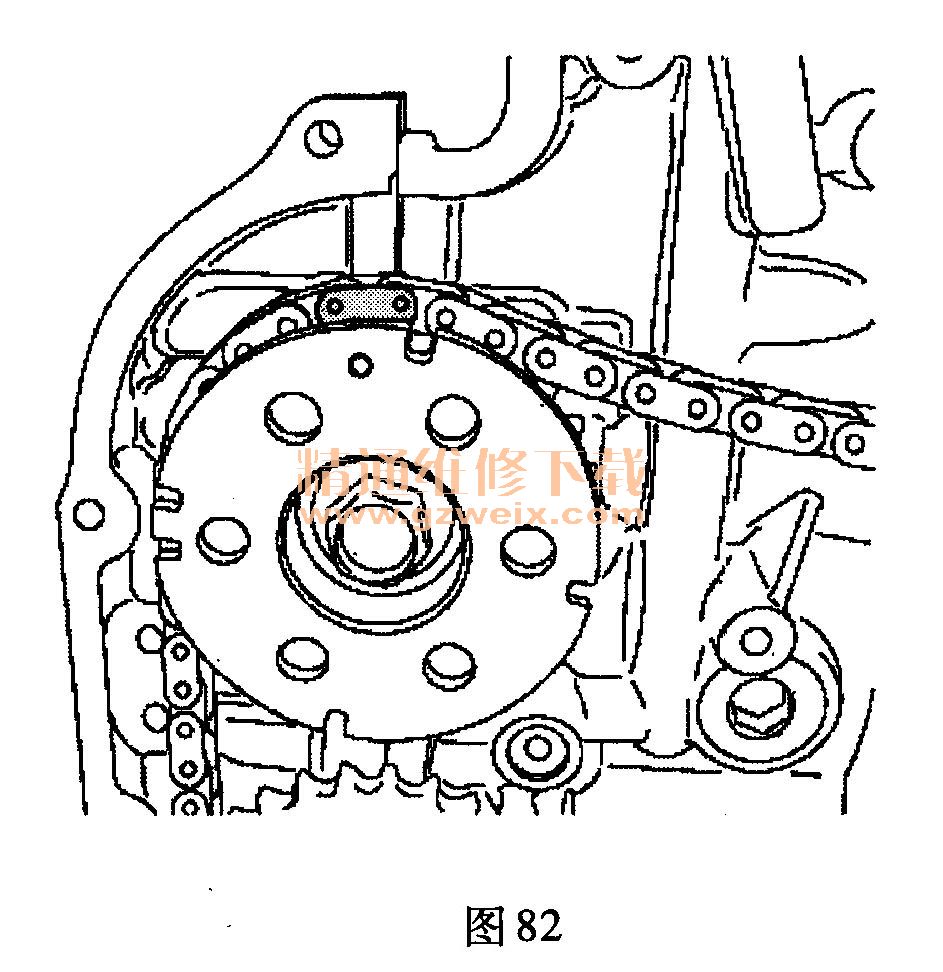

    2)将正时链条（金色）与进气凸轮轴链轮（右）的正时标记位置相匹配，如图82所示。

    3)将正时链条（金色）与排气凸轮轴链轮（右）的正时标记位置相匹配，如图83所示。

    (12)安装链条导向装置（右）。
    (13)安装链条导向装置（右：凸轮之间）。
    (14)安装链条张紧器杆（右）。
    (15)安装链条张紧器（右）。
    (16)从链条张紧器（右）中拉出限位器销。
    (17)安装后，进行下列确认。
    1)确保减速链轮和齿轮正时标记与正时链条（左）的标记（蓝色）相匹配。
    2)确保减速链轮和齿轮正时标记与正时链条（右）的标记（蓝色）相匹配。
    3)确保左侧进气凸轮轴链轮和排气凸轮轴链轮正时标记与正时链条（左）的标记（金色）相匹配。
    4)确保右侧进气凸轮轴链轮和排气凸轮轴链轮正时标记与正时链条（右）的标记（金色）相匹配。
    5)确保所有螺栓都拧紧至规定的力矩。
    (18)朝发动机转动方向旋转曲轴2圈或以上，确保没有异常状况。
