适用2004～2010年斯巴鲁力狮（2.5L H4SO）车型
    （一）拆卸方法
    (1)拆下曲轴带轮。
    (2)拆下正时带罩。

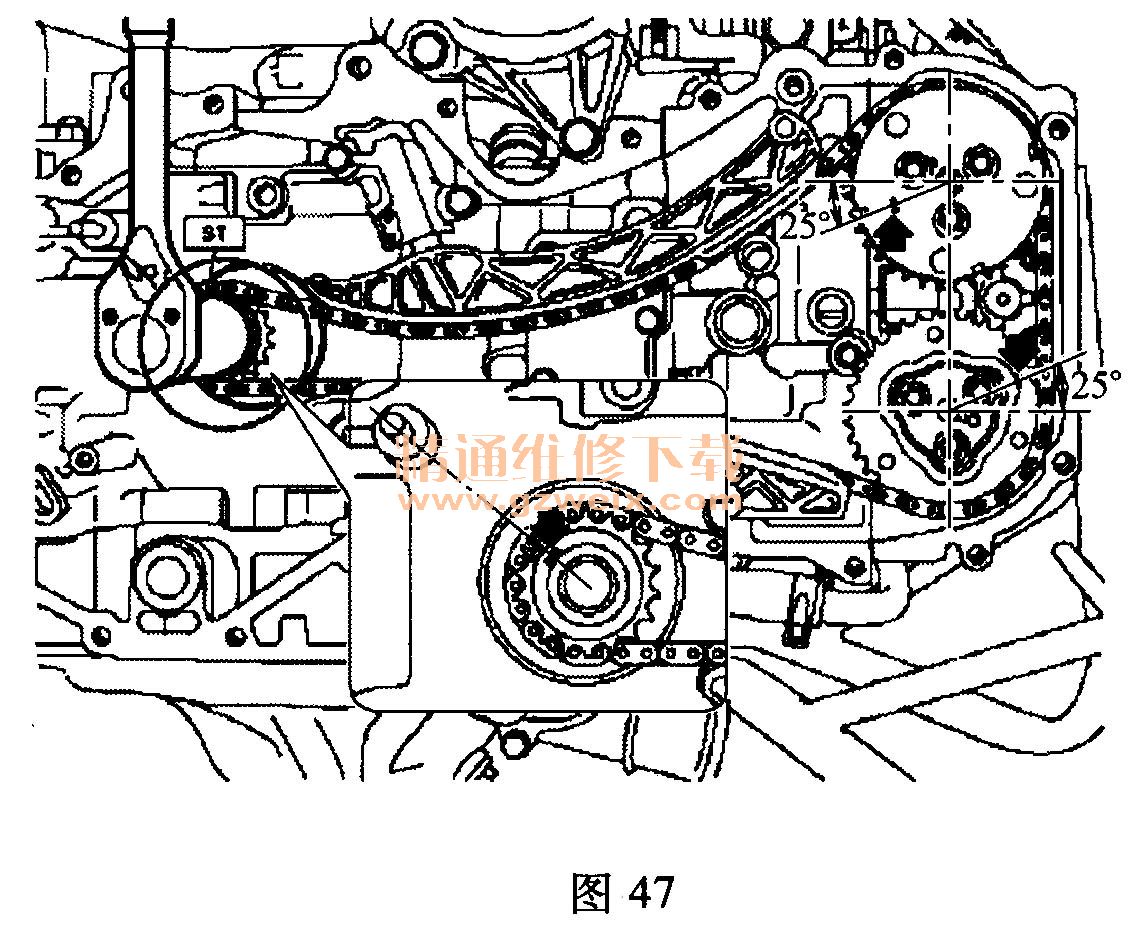

    (3)拆下正时带导向装置，如图47所示（MT车型）。

    (4)如果正时带上的定位标记和旋转方向箭头标记变模糊，则在拆下正时带之前按以下步骤做新的标记。
    1)转动曲轴。对齐链轮上的标记a与机油泵的标记b，然后确保右侧凸轮轴链轮标记c、凸轮轴盖与缸盖配合面d、左侧凸轮轴链轮标记e以及正时带罩缺口f调整正确，如图48所示。

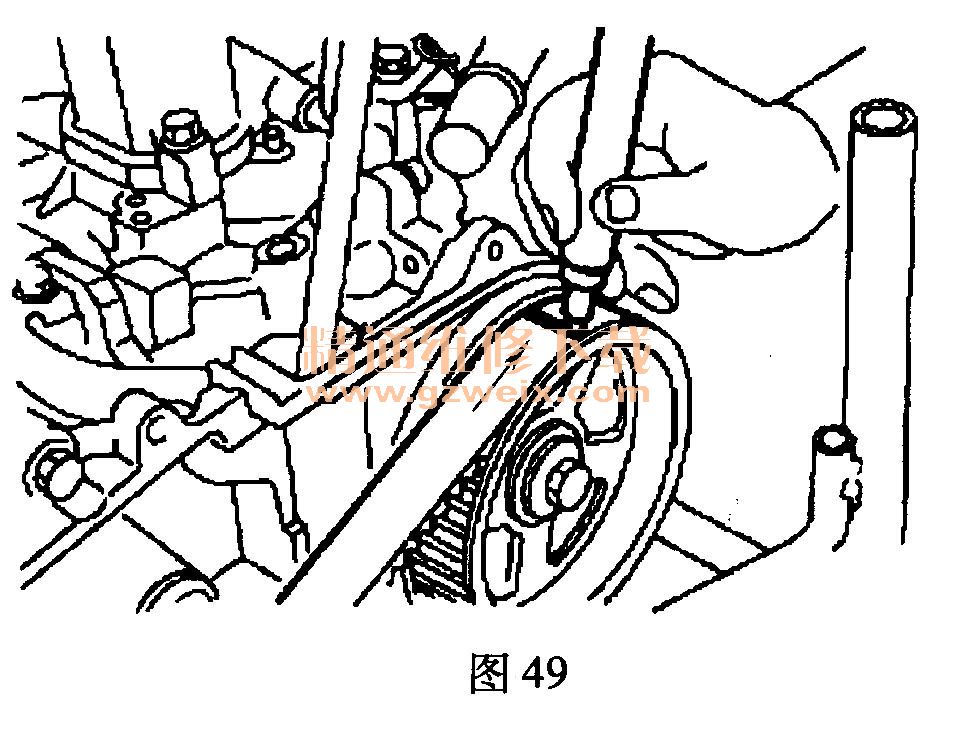

    2)使用白色油漆，在相关曲轴链轮和凸轮轴链轮中的正时带上做定位或箭头标记，如图49和图50所示。

    (5)拆下传动带惰轮A，如图51所示。

    (6)拆下传动带2号惰轮B。

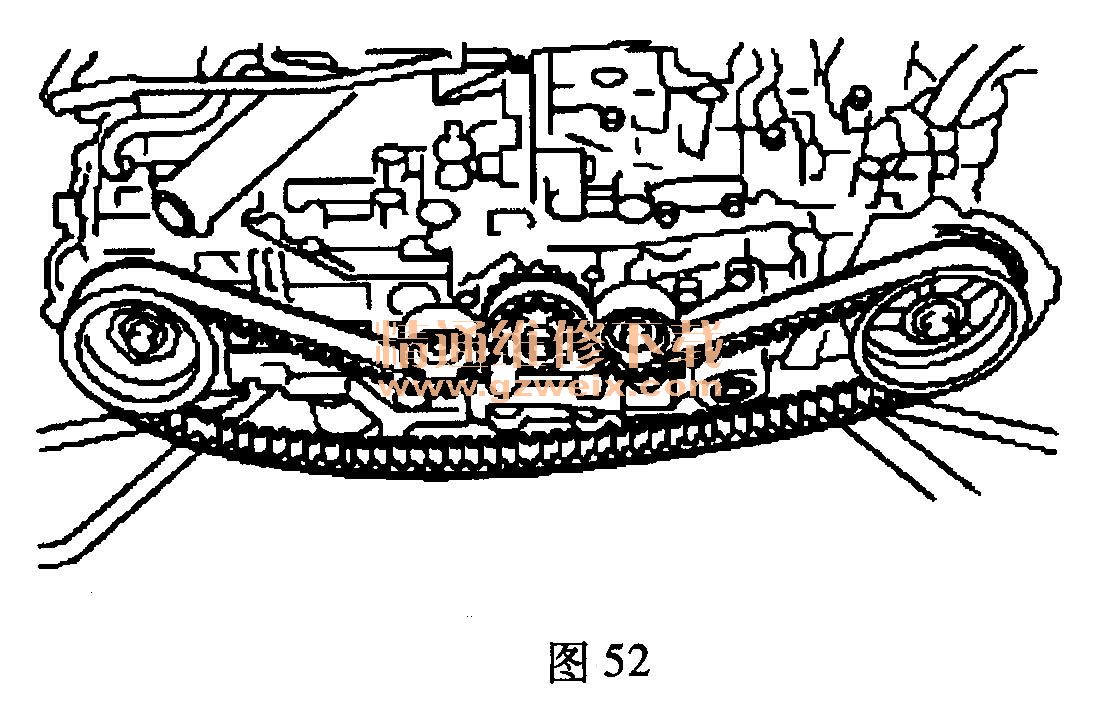

    (7)拆下正时带，如图52所示。

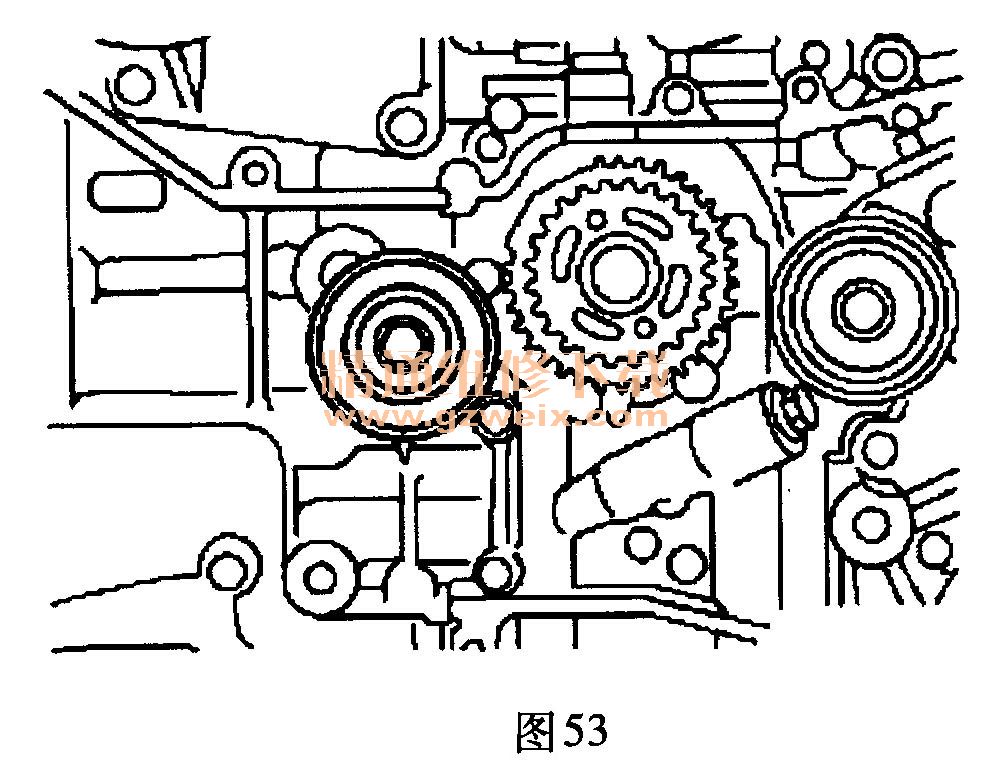

    (8)拆下传动带惰轮，如图53所示。

    (9)拆下自动传动带张紧度调节器总成，如图54所示。
