（二）安装方法
    (1)安装自动传动带张紧度调节器总成。
    (2)安装传动带惰轮。
    (3)将机油泵上的标记B与曲轴链轮上的标记A对准，如图55所示。

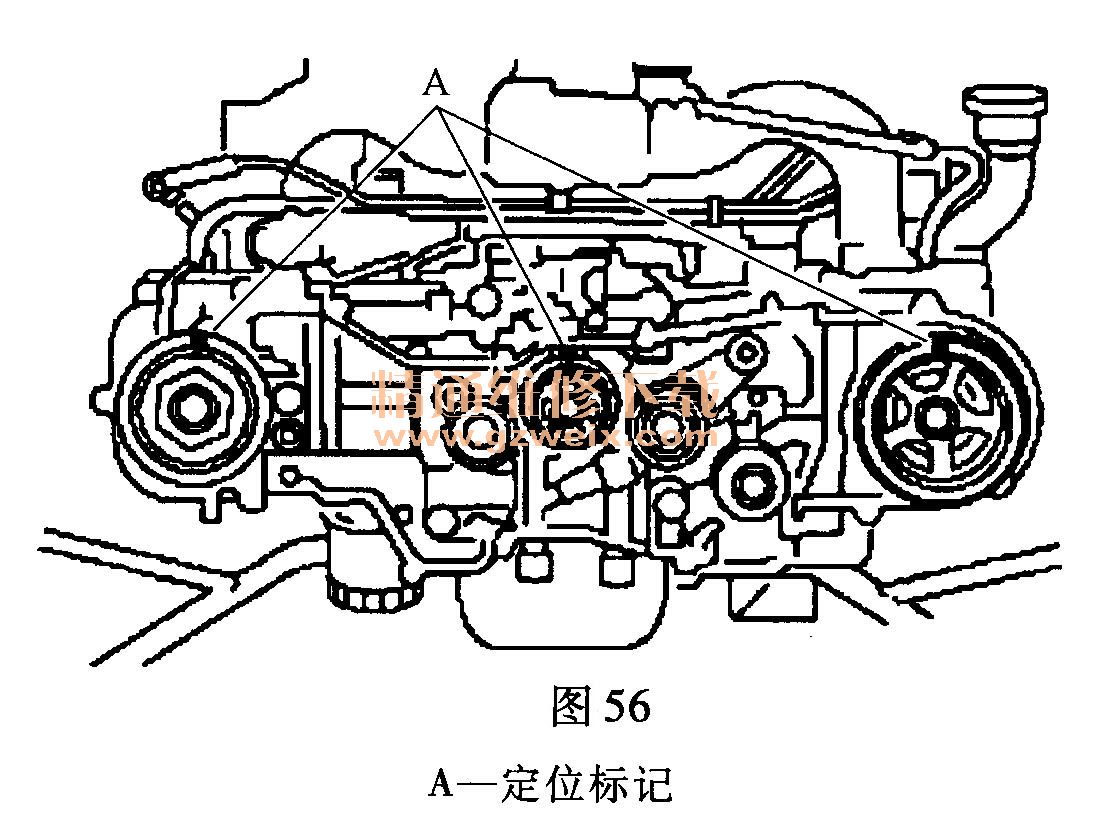

    (4)转动凸轮轴链轮，使其定位标记A处于图56所示顶部位置。

    (5)对齐正时带上的定位标记B与链轮上的标记A时，正确放置正时带，如图57所示。

    (6)安装传动带2号惰轮B，如图51所示。拧紧力矩：39 N·m。
    (7)安装传动带惰轮A。拧紧力矩：39N·m。

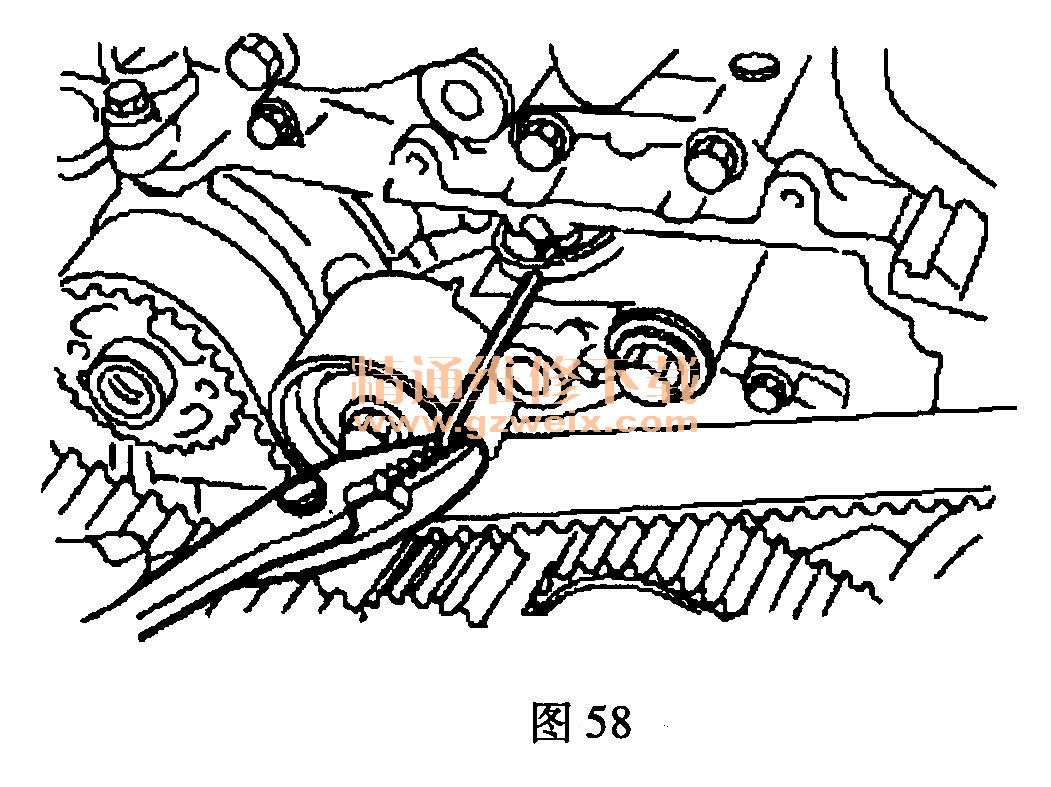

    (8)确保正时带和凸轮轴链轮上的标记对准后，从传动带张紧度调节器上拆下限位器销，如图58所示。

    (9)安装正时带导向装置。

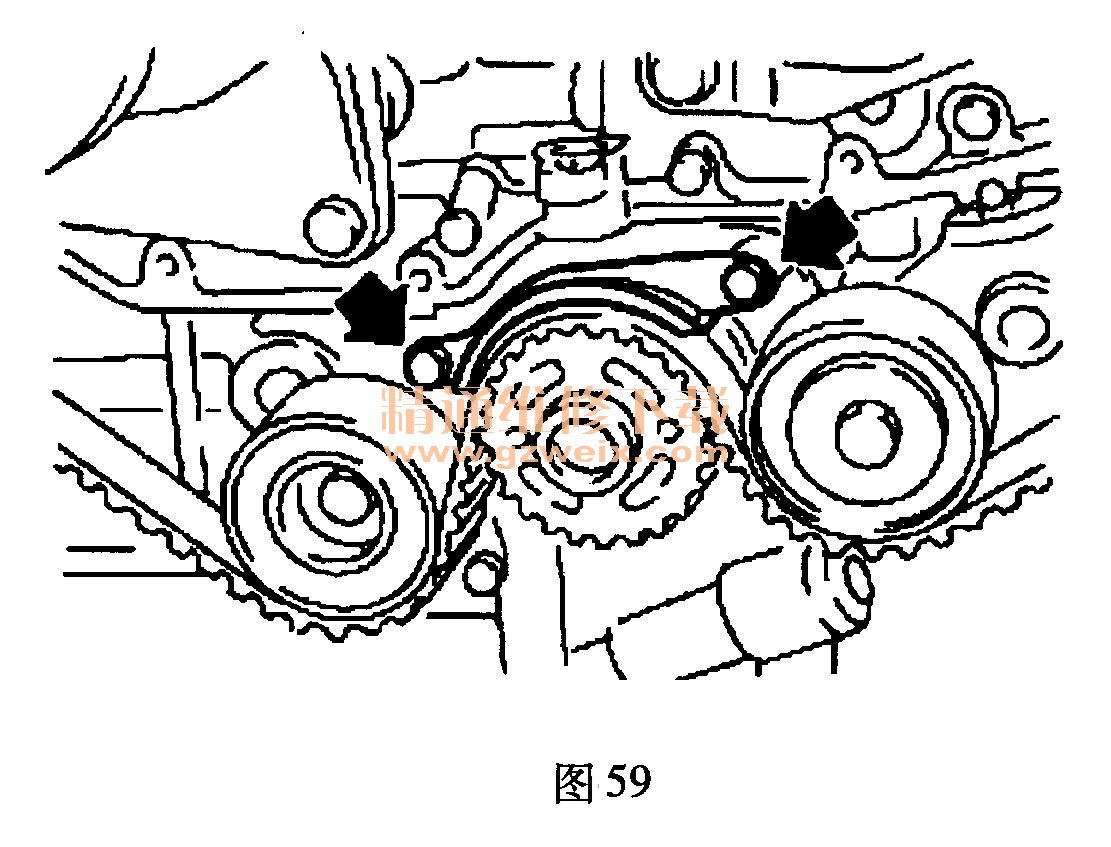

    1)暂时拧紧固定正时带导向装置的螺栓，如图59所示。

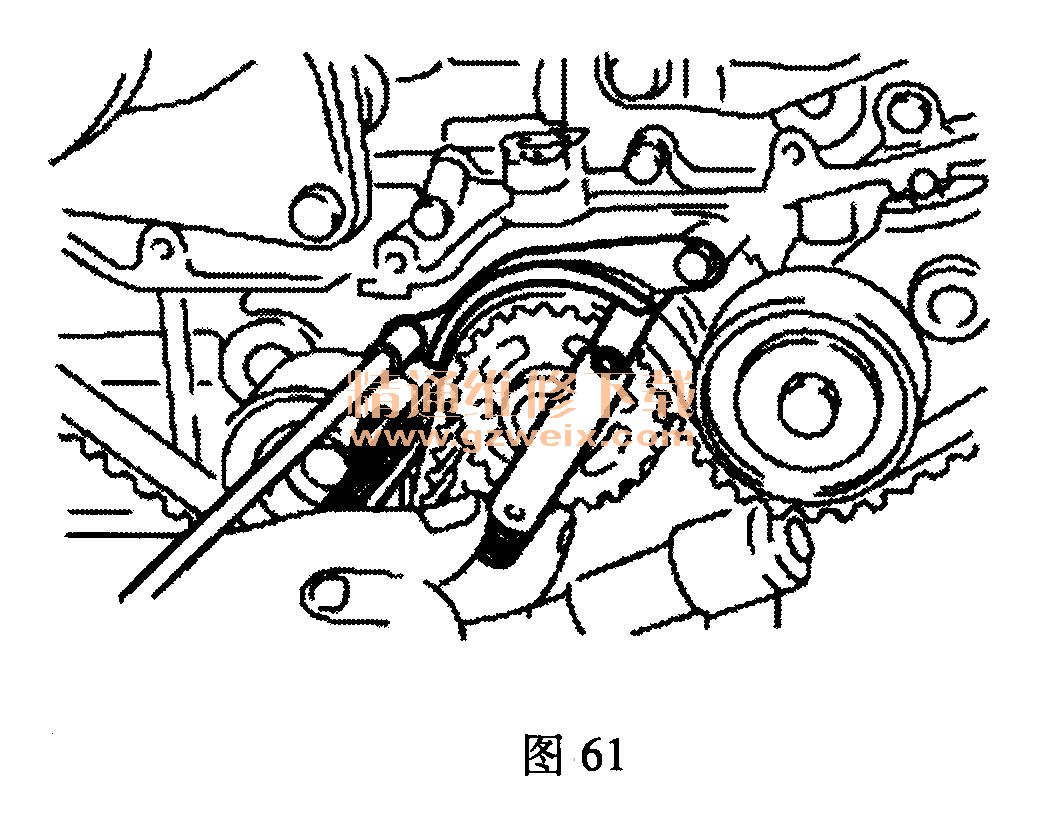

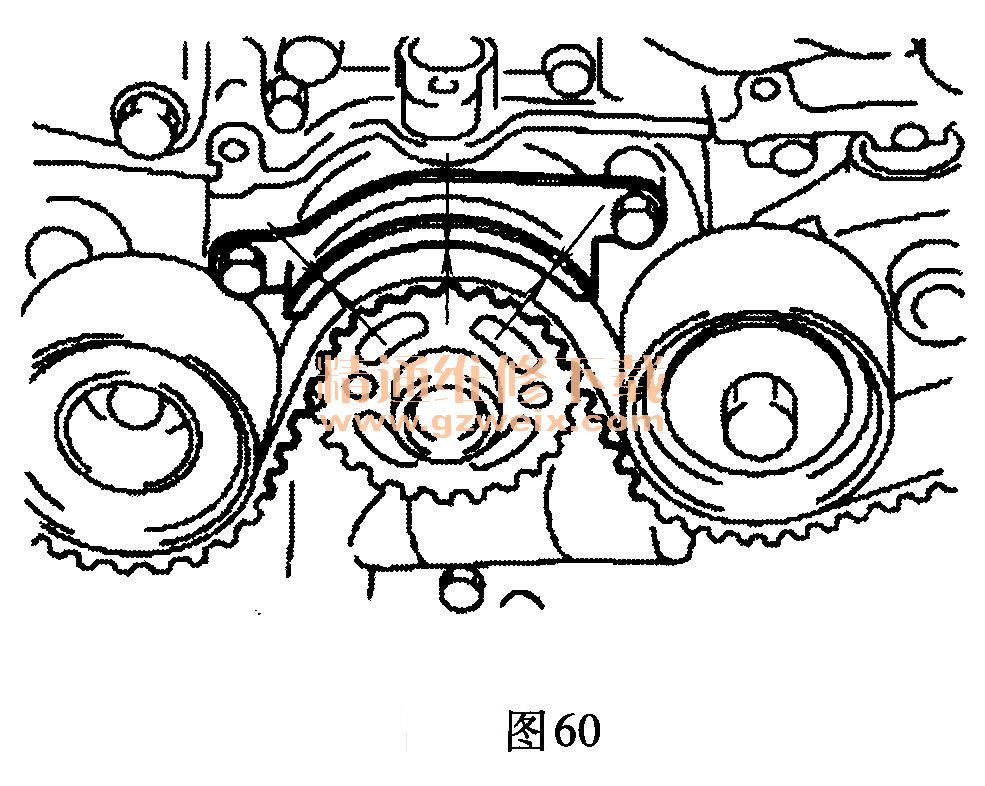

    2)用塞尺检查并调整正时带与正时带导向装置之间的间隙，如图60和61所示。


间隙：（1．0 1 0. 5）。
    3)拧紧固定正时带导向装置的螺栓。
    (10)安装正时带罩。
    (11)安装曲轴带轮。
