（二）安装方法

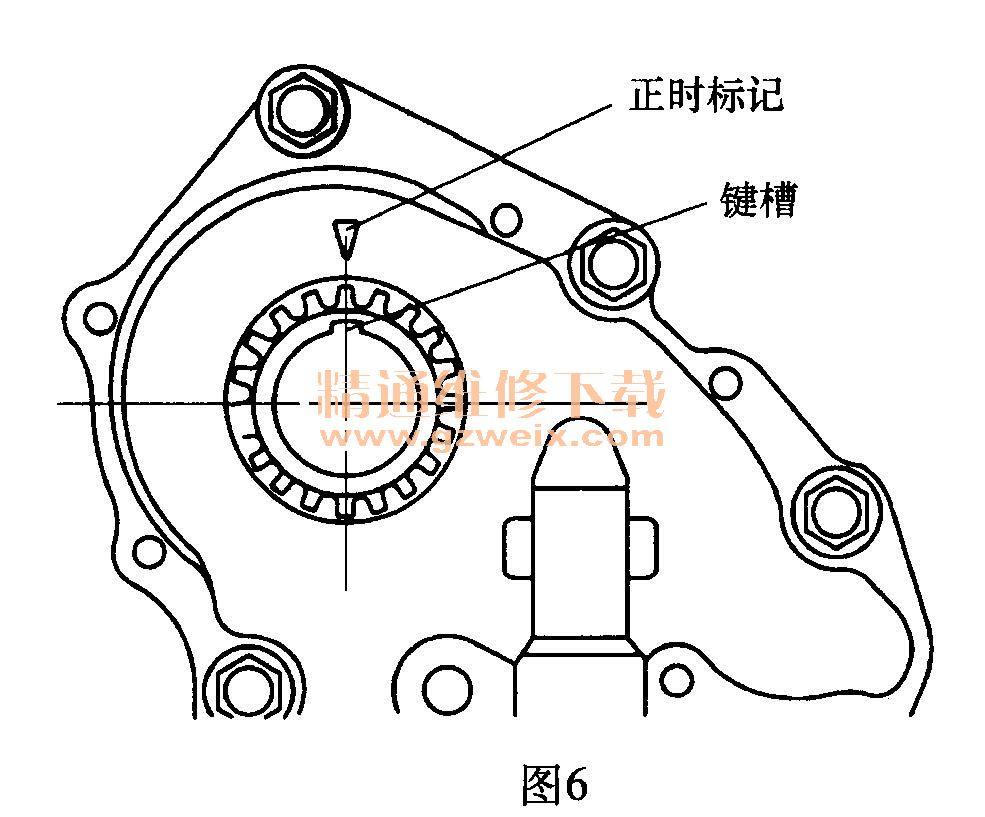

    (1)将曲轴链轮的键槽与正时标记对齐，然后将1号气缸定位到TDC处，如图6所示。

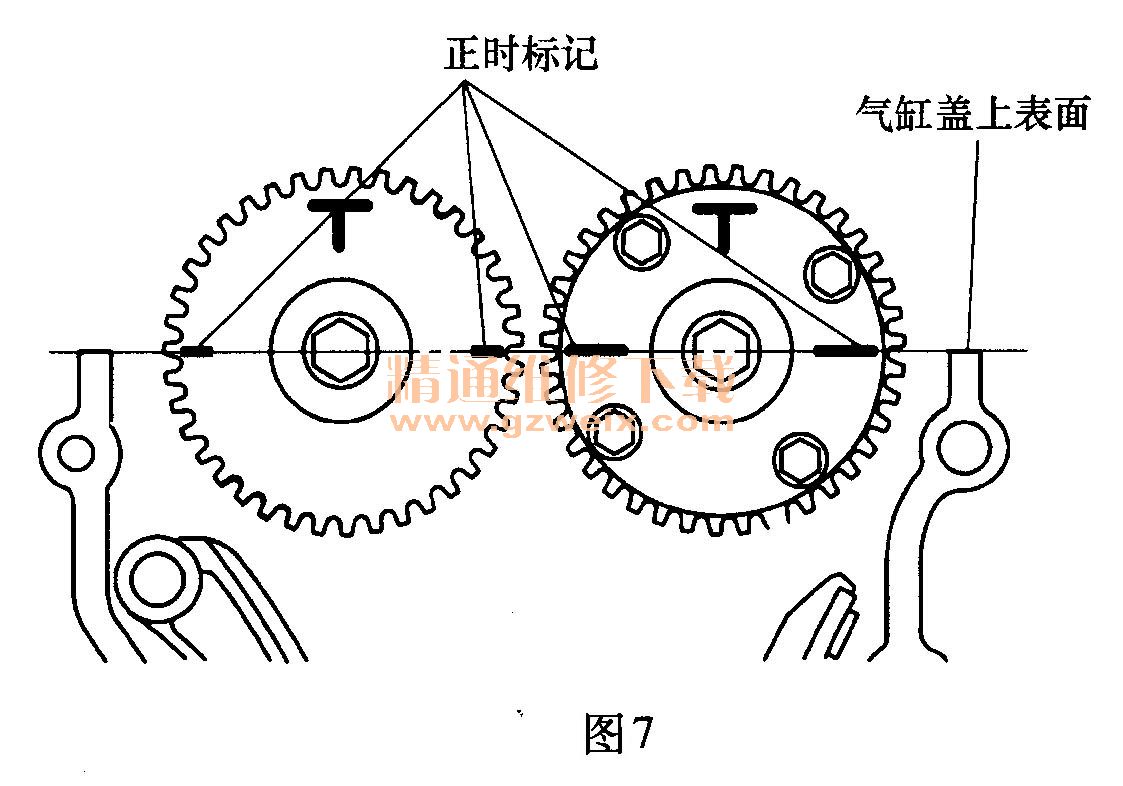

    (2)对齐曲轴链轮上的正时标记，从而使它们形成一条直线，并且与气缸盖上水平面对齐，如图7所示。

    (3)安装正时链条。
    (4）安装链条张紧器臂和链条导板。
    (5)安装链条张紧器。

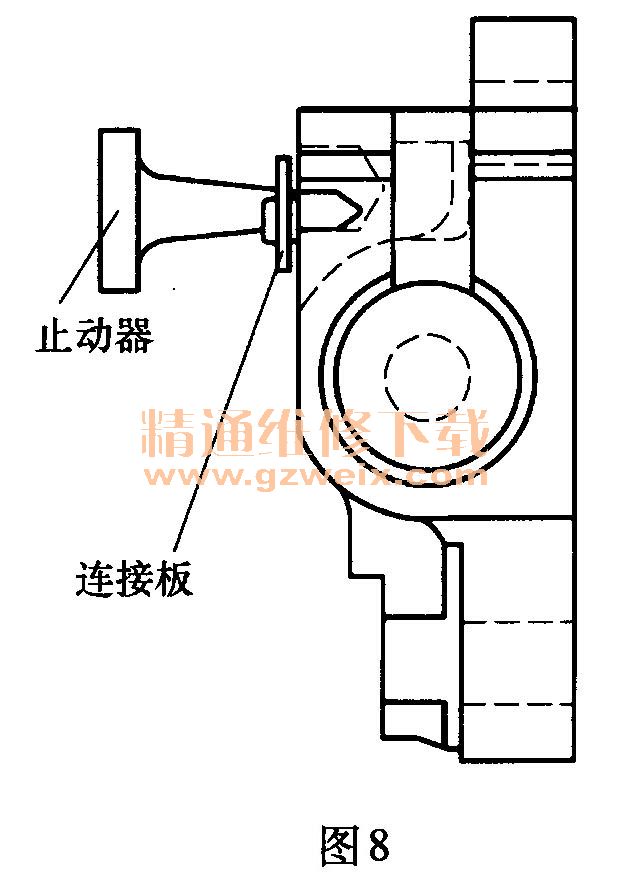

    (6)拆下被安装在链条张紧器上的金属丝或纸夹，并向正时链条施加张紧力。如果安装新的链条张紧器，则拆下已安装的止动器，如图8所示。

    (7)确认正时链条上不存在松弛，然后确认各链轮再次被定位在正确的位置。
    (8)将曲轴顺时针旋转两次，然后检查气门正时。
