马自达3(ZJ/ZY/Z6)发动机正时校对方法
来源:本站整理  作者:佚名  2013-05-17 15:31:40

    适用2008~2012年马自达3(ZJ/ZY/Z6)车型
    (一)拆卸方法

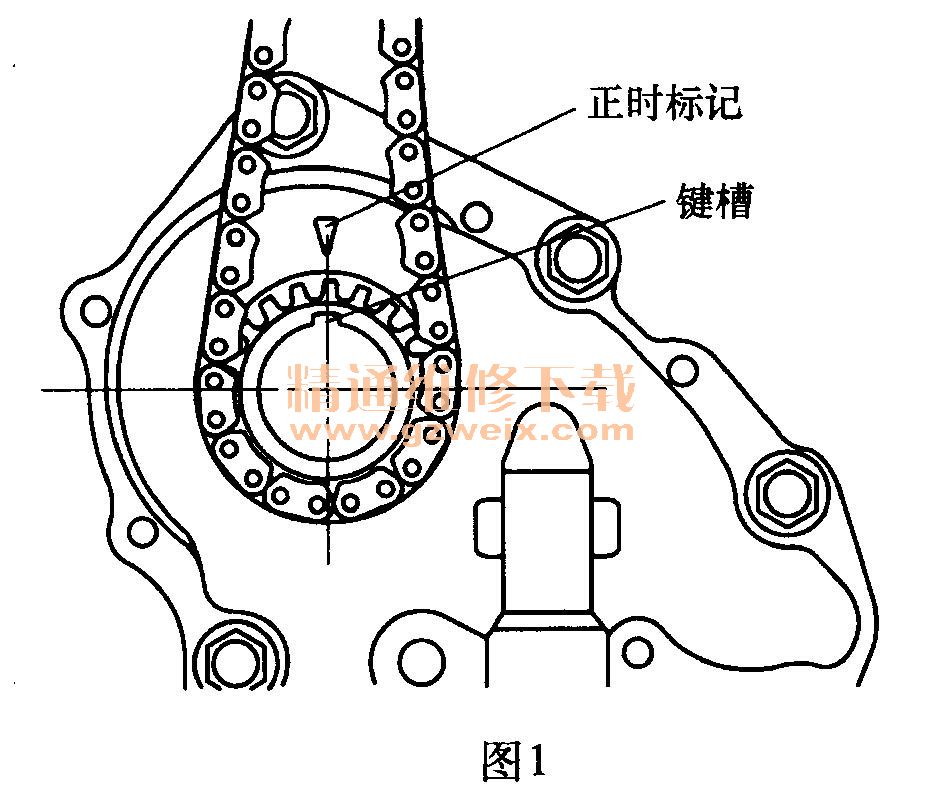

    (1)顺时针旋转曲轴,将曲轴链轮的键槽与正时标记对齐,然后将1号气缸定位到TDC处,如图1所示。

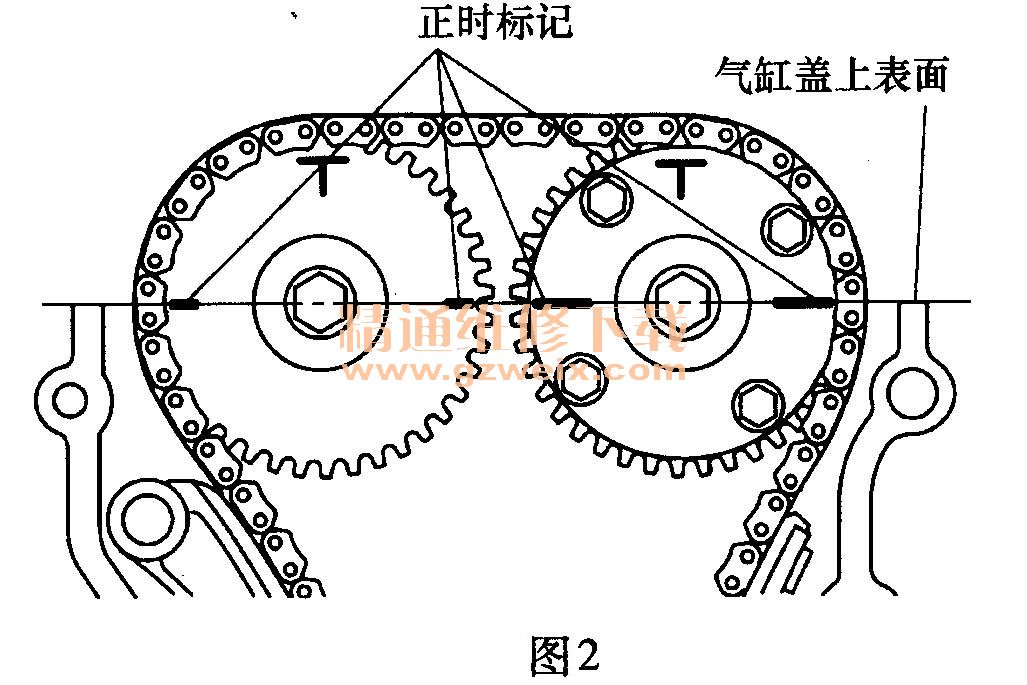

    (2)对齐曲轴链轮上的正时标记,从而使它们形成一条直线,并且与气缸盖上水平面对齐,如图2所示。

    (3)按如下方法拆下链条张紧器。

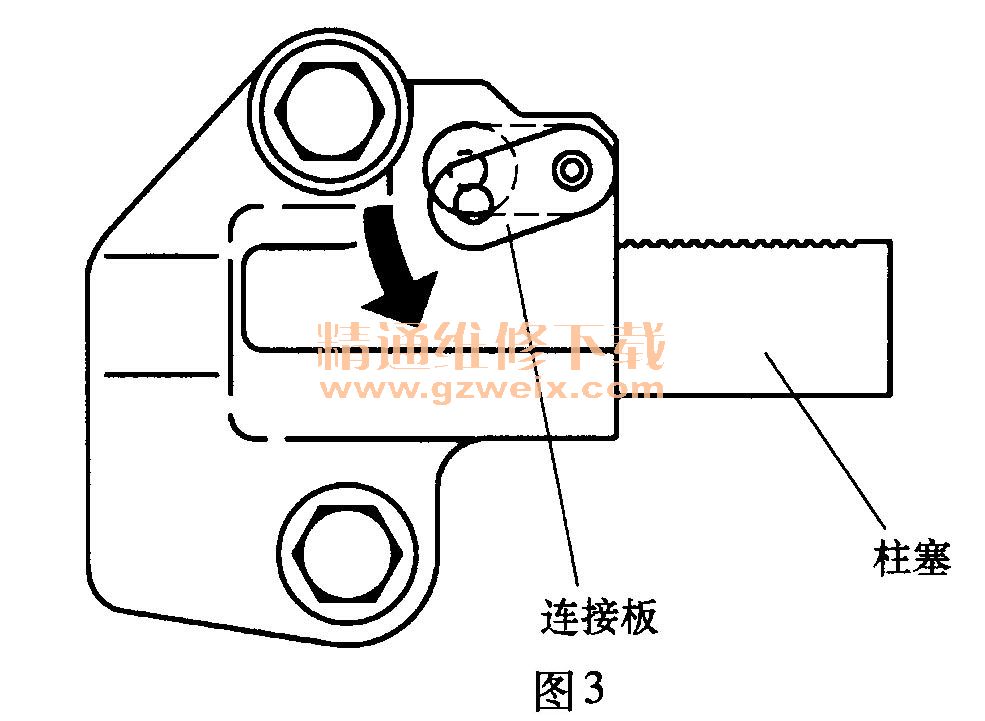

    1)使用较薄的平头螺钉旋具向下推动正时链条张紧器的连接板,并且释放柱塞锁紧装置,如图3所示。

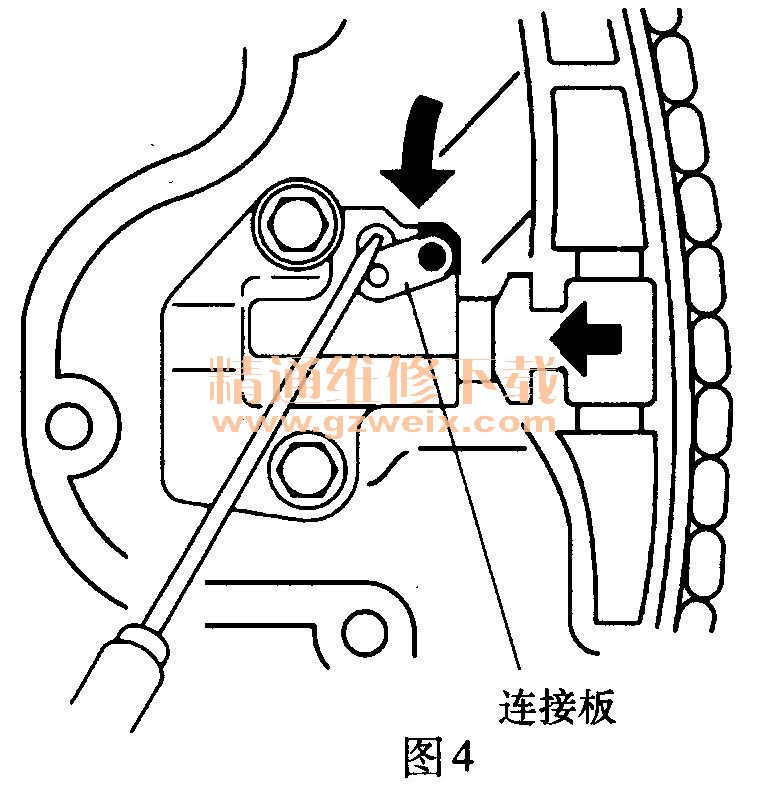

    2)按照图4中所示的方向缓缓地向后推动柱塞,同时仍然将连接板向下推动。

    3)放开连接板,同时仍然压下柱塞。
    4)略微放松柱塞上的压力,使柱塞来回移动2~3mm。

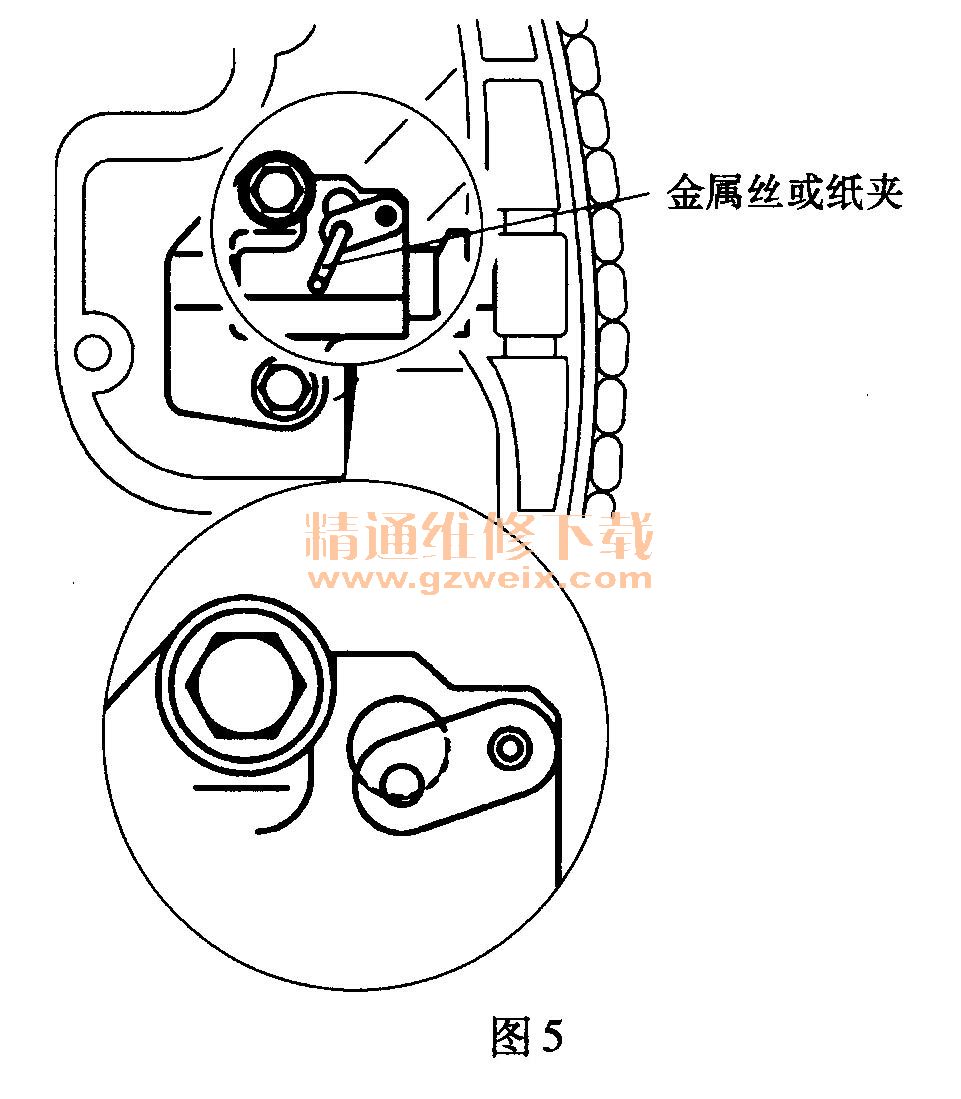

5)在连接板孔和张紧器主体孔重叠的位置插入大约1. 5mm厚的金属丝或纸夹,从而固定连接板并锁定柱塞,如图5所示。

    6)拆下链条张紧器。
    (4)拆下链条张紧器臂和链条导板。
    (5)拆下正时链条。

[1] [2]  下一页
