奥迪Q7(3. 0L CJT)发动机正时校对方法
来源:本站整理  作者:佚名  2013-05-08 14:37:51



  (二)安装方法
(1) 根据拆卸时记下的标记把控制机构驱动链放到驱动链轮上。
    (2)如图18所示,安装滑轨并拧紧螺栓1。
    (3)如图18所示,安装链条张紧器并拧紧螺栓2。
    (4)如图18所示,沿箭头方向按压传动链张紧器的滑轨并将定位销从链条张紧器中拔出。
    (5)旋转曲轴,将曲轴1用曲轴锁止螺栓固定在上止点位置,如图14所示。
    (6)安装链条张紧器及链条和平衡轴链轮。
    (7)如图19所示,用固定销将平衡轴卡在“上止点”位置。平衡轴链轮中的长孔必须相对于平衡轴螺纹孔处于中间位置。必要时将链条移动一个齿。

    (8)拧紧链条张紧器螺栓。
    (9)拧入链轮螺栓1(图19),不要拧紧,链轮必须在平衡轴上还能转动并且不得翻转。
    (10)松开链条张紧器时去除定位销。
    (11)用螺钉旋具按压链条张紧器的滑轨(图19箭头所示),并同时拧紧链轮螺栓1。
    (12)从平衡轴中拔出固定销(图19)。
    (13)确保两个气缸盖的凸轮轴已用凸轮轴固定装置固定在“上止点”位置,如图12所示。
    (14)按照拆卸时所做标记重新安装凸轮轴链轮,并将凸轮轴链轮在凸轮轴上逆时针转至极限位置,确保标记点1必须正对调节窗口2。如图205所示。

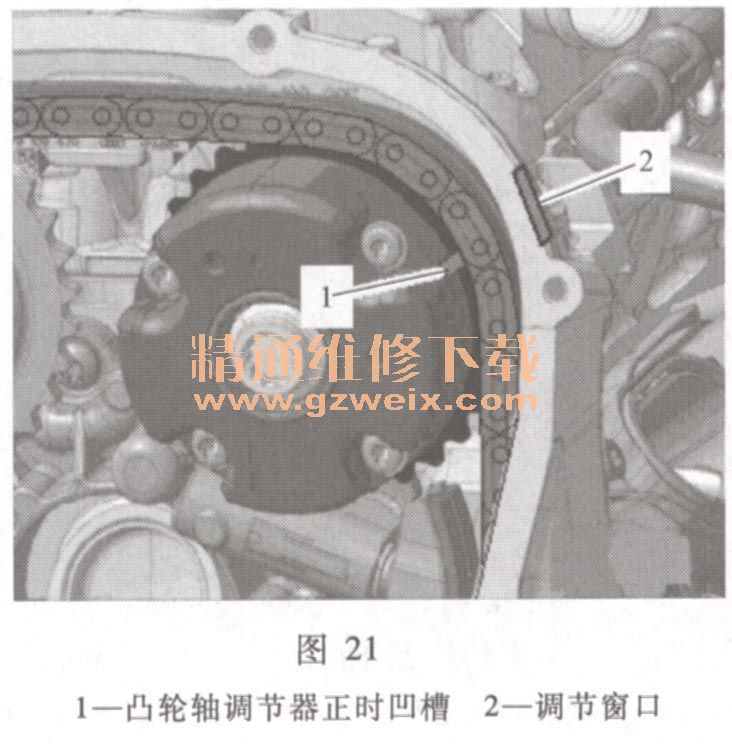

    (15)按照拆卸时所做标记重新安装凸轮轴调节器,确保凸轮轴调节器上的凹槽1必须正对调节窗口2,如图21所示。

    (16)将凸轮轴正时链套到驱动链轮、凸轮轴调节器和链轮上,松松地拧入凸轮轴调节器和链轮安装螺栓(凸轮轴调节器和凸轮轴链轮必须在凸轮轴上还能旋转)。
    (17)拆除凸轮轴正时链链条张紧器定位销。
    (18)拧紧凸轮轴调节器和链轮安装螺栓。
    (19)安装气缸盖罩、正时链左侧和右侧盖板。
