3. 0L发动机正时传动带部件如图3-11所示。

(1)拆卸正时传动带前，要求与自动张紧器相邻的传动带调节器必须保持原位。为此可将锁紧螺栓拧入正时传动带后盖的孔中，如图．3-12所示，直至锁紧螺栓抵靠传动带调节器的传动带轮臂为止。

    注意：只能用手拧紧锁紧螺栓，不得使用其他任何工具。不要过分拧紧锁紧螺栓，否则将会损坏凸轮轴后盖。

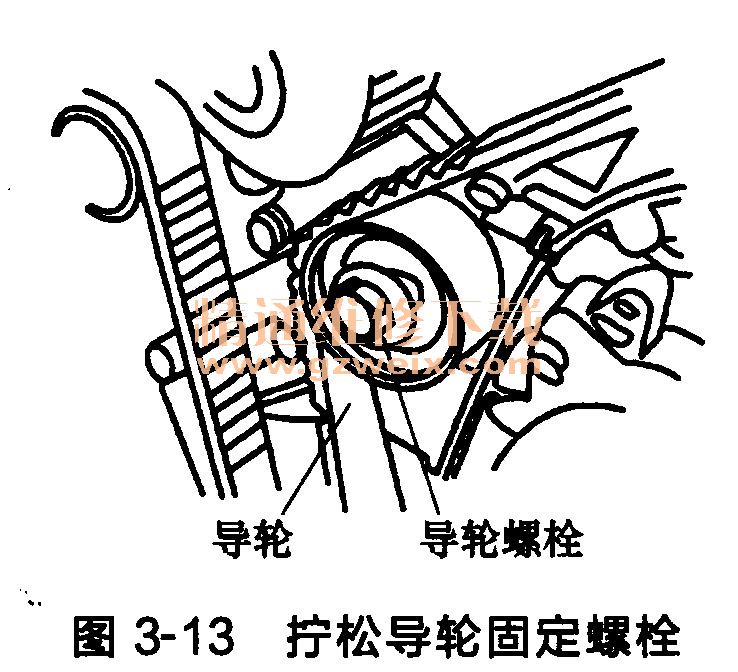

    (2)拧松导轮固定螺栓5.6圈，如图3-13所示，但不要拆下。螺栓拧松后，导轮将会下降约5 mm，正时传动带的张紧力即被解除，从而可以方便地拆卸正时传动带。
